Як самостійно встановити камеру відеоспостереження? [Відео огляд]

Встановлення та налаштування обладнання для відеоспостереження складніше, ніж здається на перший погляд. Вам потрібно буде працювати з камерами, проводами, інструментом та іншим додатковим обладнанням. Кількість та характеристики цих пристроїв залежать від цілей та особливостей об'єкта. Наприклад, встановлення однієї-двох камер у себе вдома спрощує весь процес у рази, на відміну від монтажу цілої системи відеоспостереження десь на складі чи виробництві.

Монтаж системи відеоспостереження включає виконання послідовних кроків у встановленому порядку. Якщо ви готові дотримуватись інструкцій, ви зможете впоратися з цим завданням самостійно, але в будь-якому випадку вам знадобляться мінімальні технічні знання та трохи фізичної сили, щоб просвердлити отвір у стіні. Сьогодні ми розберемо встановлення IP камер спостереження, яке буде актуальним для невеликих приміщень, квартир, приватних будинків, під'їзду.

Що потрібно для встановлення відеоспостереження?

Перш ніж приступити до роботи, необхідно підготувати інструмент, обладнання та місце встановлення. Змоделюймо ситуацію — ви придбали вуличну IP камеру Hikvision та внутрішню Wi-Fi камеру Ezviz. Це 2 різних типи камер, одна вимагає провідне підключення та монтаж у певному місці, інша ж бездротова, цю модель камери можна хоч щодня ставити на нове місце.

Зазвичай домашні вай-фай камери продаються в комплекті з усім необхідним, щоб дістати з коробки й одразу почати користуватися нею. Єдине, що потрібно додатково придбати для камери з Wi-Fi, це SD картку пам'яті. Далі ви просто вибираєте місце, де є розетка, підключаєте адаптер живлення, встановлюєте мобільний додаток, що рекомендується (на самій камері або вкладиш з QR-кодом, щоб завантажити), запускаєте його і камера готова до роботи.

А от щодо провідної камери, тут вже трохи складніше. Для встановлення цього типу камери вам знадобляться наступні інструменти:

• Кручена пара, при покупці враховуйте довжину кабелю із запасом;
• PoE інжектор;
• Картка пам'яті або відеореєстратор, загалом для однієї домашньої камери можна обійтися без реєстратора, а в майбутньому при розширенні системи вже придбати;
• Ізоляційні стрічки;
• Перехідники, конектори та стяжки;
• Кусачки, плоскогубці, викрутка;
• Стріпер або канцелярський ніж для зачищення проводів;
• Кримпер для обтиску проводів;
• Гофрована труба, пластиковий короб - бажано, але не обов'язково. Це потрібно для акуратного розміщення проводів;
• Перфоратор (на випадок свердління стіни/стелі).

Як бачите, список інструментів на перший погляд переконливий, але не турбуйтеся! Ми підготували для вас відео з покроковою інструкцією, де ведучий, який раніше ніколи не займався монтажем камер, вперше встановлює камеру в міжквартирному коридорі.

Як встановити камеру у квартирі чи приватному будинку?

Важливо визначити структуру системи та передбачити можливість її розширення. Спробуйте зафіксувати на папері розміщення камер та шляхи прокладання кабельних трас. Оскільки ми маємо одну камеру, ми повинні визначити для неї найкраще місце, а саме:

• знайдіть місце для камери, де кут огляду охоплюватиме всі бажані точки, виключаючи сліпі зони.
• проаналізуйте температурні умови та рівень освітленості. Не ставте камеру поруч із яскравими лампами або так, щоб вони світили в об'єктив.
• не закріплюйте камеру там, де її легко зняти чи пошкодити.

Якщо в майбутньому планується встановлення нічного підсвічування, врахуйте це на цьому етапі. При виборі місць для встановлення камер і блоків живлення переконайтеся, що вони знаходяться на відстані не менше півметра від силових кабелів, або використовуйте металевий рукав для захисту та заземлення.

Щоб протягнути кабель від квартири до точки встановлення, необхідно зробити отвори у стіні. Це може бути як рівень стелі, так і підлоги. У нашій ситуації дроти камери будуть підключені до РоE інжектора і далі до роутера, тому враховуйте те, що може знадобитися дві розетки. Починайте класти кабель, простягаючи його з боку квартири, поступово рухаючись до місця встановлення. Закріпіть його хомутами або прокладіть у короб.

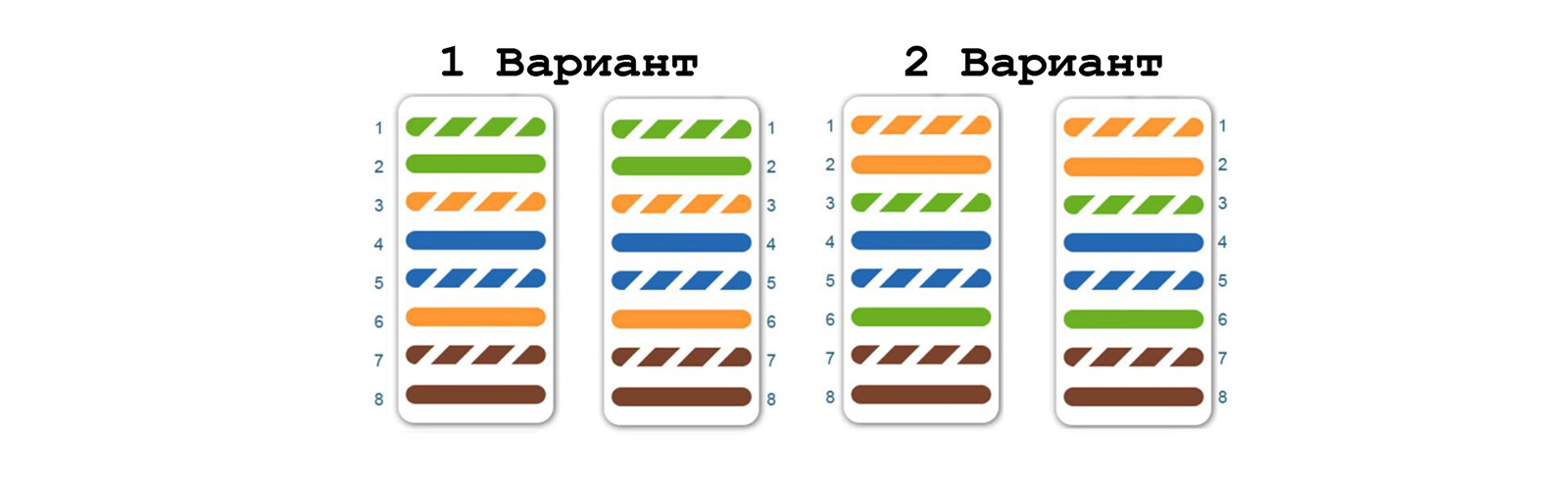

Після цього етапу обтисніть дроти за допомогою крімпера (приєднайте наконечники RJ45). Обтискання крученої пари – це процес, який дозволяє правильно під'єднати кабель до гнізда RJ-45, щоб забезпечити надійне з'єднання для мережевих пристроїв. Спочатку варто зняти верхню ізоляцію з кабелю типу кручена пара. Потім розплести виту пару і вирівняти дроти за певною схемою.

Далі розпочинаємо монтаж камери. Додайте кріпильну пластину або спеціальний шаблон із комплекту до стіни. Використовуйте маркер, щоб відзначити місця для свердління отворів. Просвердліть отвори під дюбелі. Монтуйте пристрій на міцну жорстку поверхню. Вставте дюбелі в просвердлені отвори й прикрутіть пластину кріплення камери до стіни. Використовуйте шурупи та дюбелі, які поставляються з камерою.

Підключіть Ethernet-кабель (кручена пара) до камери та POE інжектора. Не забудьте поставити картку пам'яті. Закріпіть камеру на пластині кріплення. Переконайтеся, що камера надійно зафіксована та не рухається. Поверніть об'єктив у відповідному напрямку. Підключіть камеру до мережі та увімкніть її.

Отже, кабель прокладено, а камеру встановлено. Тепер слід завершити встановлення та налаштування додаткових компонентів. Встановіть на комп'ютер або мобільний пристрій рекомендоване виробником програмне забезпечення (наприклад, iVMS-4200 для Hikvision). Запустіть програму та виконайте початкове налаштування камери, дотримуючись інструкцій на екрані. Також ви можете скористатись інструкціями на нашому сайті SADP Tools та IVMS-4200. Перевірте зображення з камери на комп'ютері або мобільному пристрої. Налаштуйте кут огляду та фокусування камери, щоб забезпечити найкращу якість зображення.

На цьому коротка інструкція із встановлення камери відеоспостереження завершена. У будь-якому випадку монтаж камер потребує технічних знань та базових навичок. Проте, якщо ви не впевнені у своїх силах чи зіткнулися з труднощами, рекомендуємо звернутися до фахівців. Вони швидко та ефективно встановлять системи відеоспостереження будь-якої складності, підберуть усі комплектуючі та проведуть необхідні налаштування обладнання.
