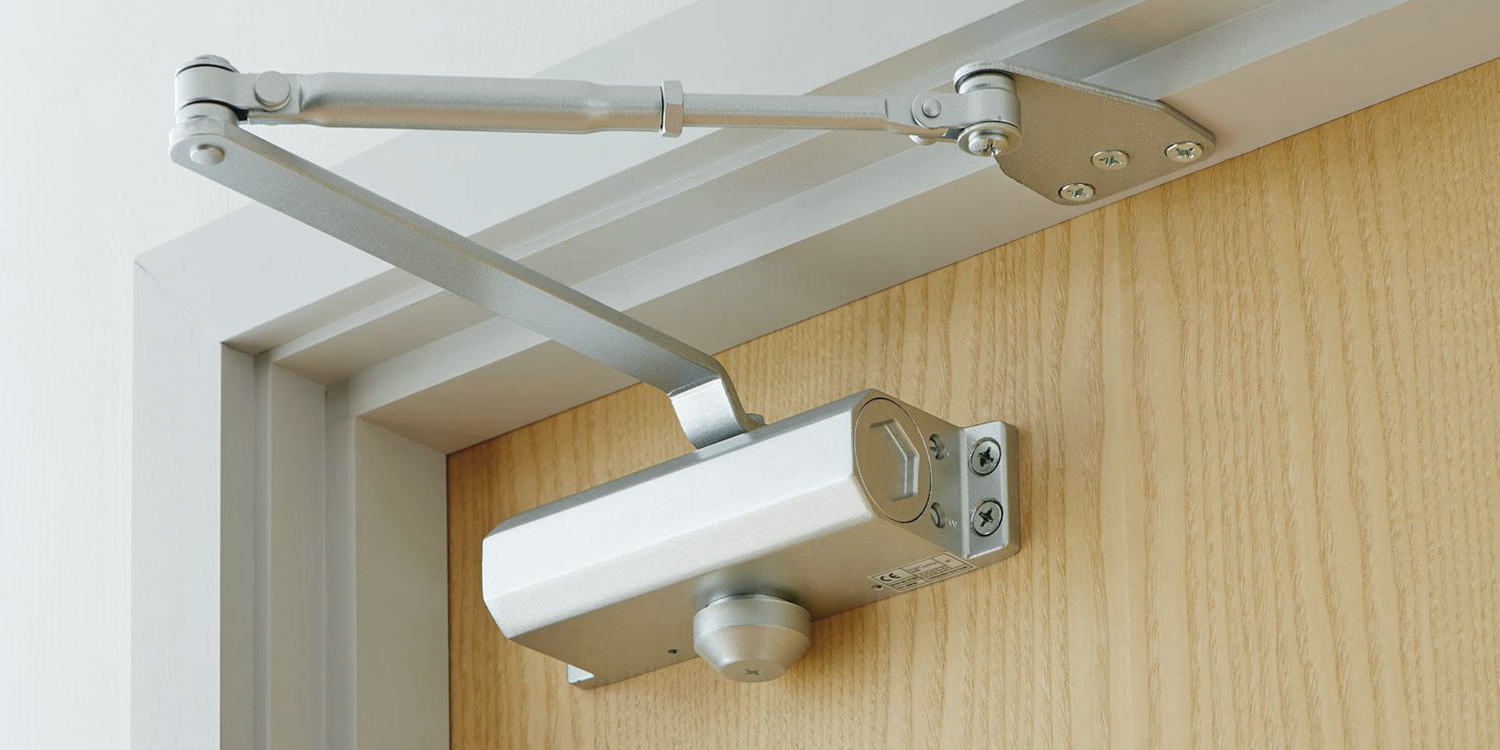

Доводчики: принцип роботи, різновиди та тонкощі монтажу

Дотягувачі – це дверна фурнітура, яка забезпечує максимальний комфорт під час використання дверей. Вони використовуються на всіх дверях: офісні, під'їзні, магазинні та ін. Крім комфорту дотягувач може забезпечити тривалий термін служби. Суть роботи доводчика у тому, що він акуратно закриває двері, доводячи їх до дверної рами. Виробники пропонують широкий асортимент дотягувачі, тому гарантовано можна вибрати потрібну модель для будь-яких дверей.

Принцип роботи дотягувачів дверей

Основний елемент у роботі будь-якого дотягувача – це пружина. При відкритті вона стискатиметься, акумулюючи енергію, яка повертатиме у стандартне положення дверне полотно, коли відпустити її. Щоб двері при зачиненні не грюкали, а зачинялися плавно, у доводчиках передбачений другий елемент конструкції – амортизатор масляний.

Через систему клапанів масло перетікатиме з однієї камери в іншу під час відчинення дверей, після чого назад, коли буде закрита. В'язкість в рідині, що амортизує, надаватиме необхідний рівень плавності, що призведе до безшумності при зачиненні дверей.

У деяких моделях дотягувачів є не один, а кілька амортизаторів, але від цього суть роботи не змінюватиметься. У різних пристроях робочу пружину в дію наводить свій механізм. Саме він і визначатиме тип доводчика за конструкцією.

Різновиди дотягувачів дверей

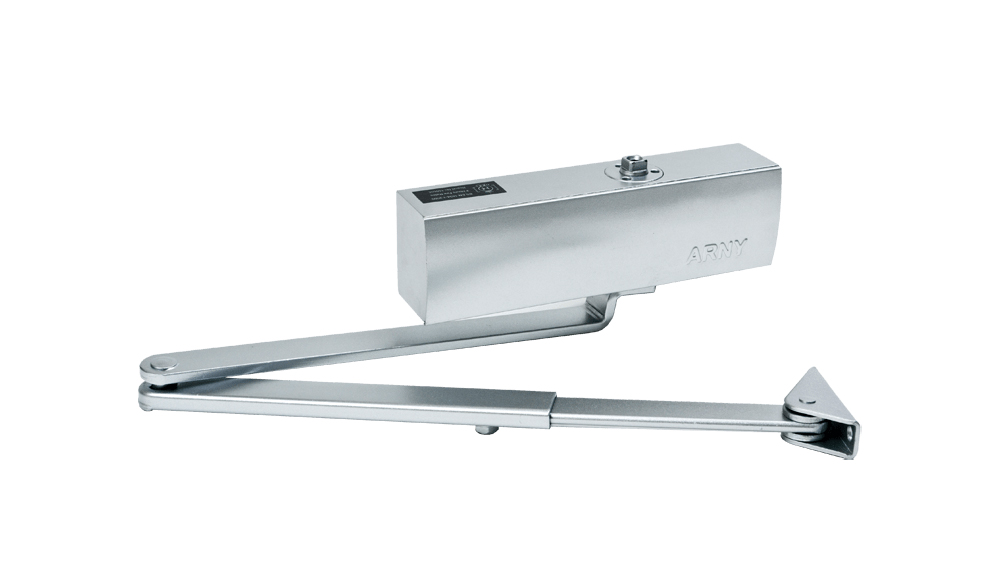

Верхній

Розповсюджений різновид фурнітури для дверей, що встановлюється на дверне полотно або над дверима, залежно від обраного варіанта монтажу. Також оснащується системою важелів, які будуть передавати зусилля на пружину – це опис конструкції такого типу дотягувачів. Залежно від використовуваного механізму, можна виділити два різновиди:

• Із зубчастим приводом. У подібних доводчиках важіль зв'язується з шестернею, яка і буде рухати поршень із зубцями або зубчастий шрифт із пружиною. Мають просту і надійну конструкцію, що робить їх поширеним варіантом.

• Ковзаючий стрижень. Вісь виконана у вигляді кулачкового серцеподібного валу, який приводитиме пружину в дію, а два поршні будуть відкривати і гальмувати рух, що робить конструкцію дотягувача більш надійною і менш громіздкою. Моделі зі ковзним стрижнем лише набирають популярності.

Моделі з верхнім положенням установки будуть відповідним рішенням для будь-яких дверей. Підходять для активної експлуатації.

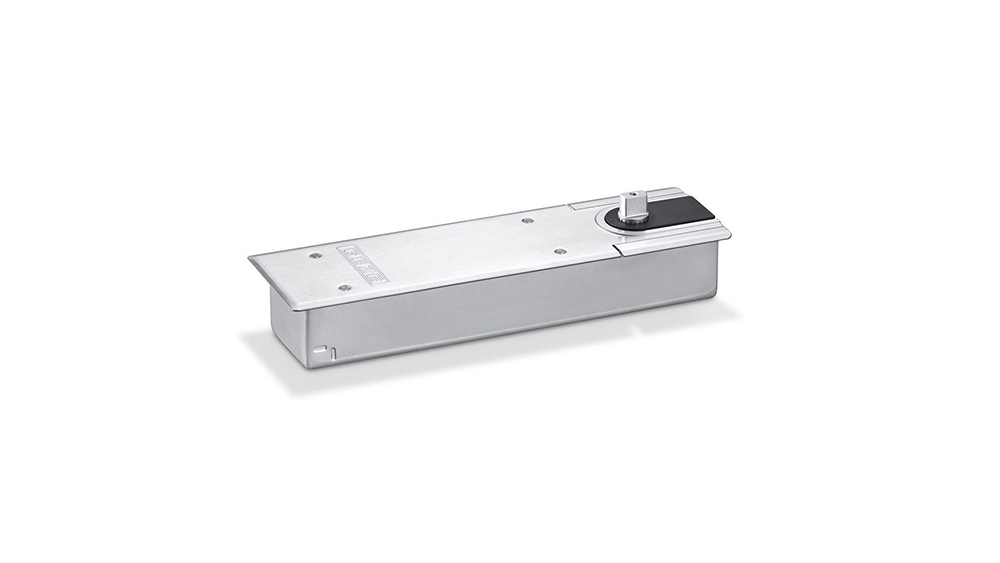

Підлогові

Це фактично невидимі дотягувачі для дверей, які встановлюються на підлозі і можуть використовуватися скрізь, де питання дизайну приділяють особливе значення. Активно застосовуються в торгових центрах – двері різних відділів обладнуються саме підлоговими пристроями. На відміну від верхніх дотягувачів, у них відсутні важелі, що надають руху вісь. Двері кріпляться безпосередньо на цій осі. Через конструкцію подібні доводчики можуть використовуватись виключно для дверей з масою до 300 кілограм. Також можуть застосовуватися далеко не скрізь.

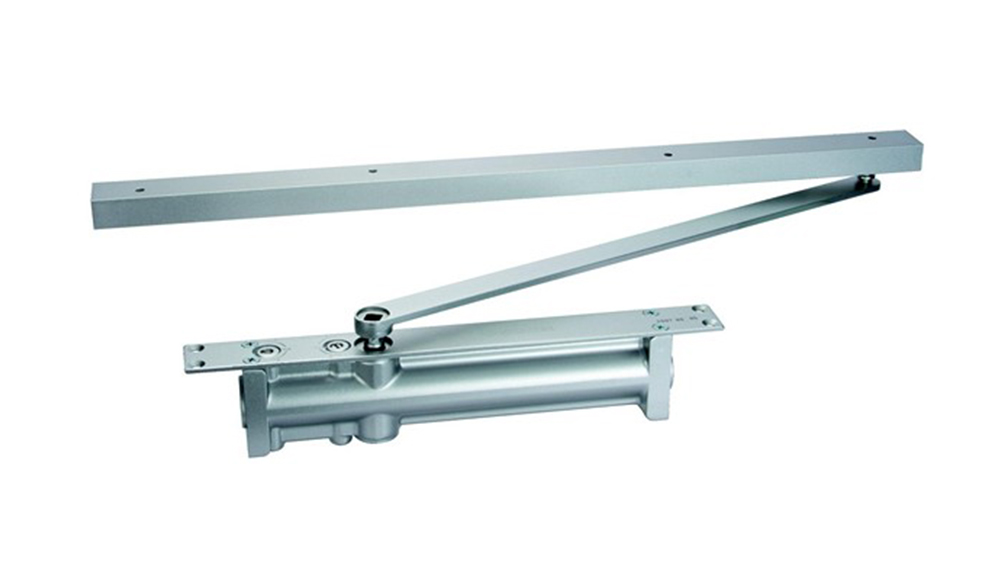

Приховані

Якщо власник об'єкта прагне максимально зменшити видимість встановленого дотягувача, тоді оптимальним рішенням стануть приховані дотягувачі, які можуть бути двох типів:

• Ковзаючий стрижень. За принципом роботи не відрізняються від таких же систем у верхніх доводчиках, але мають більш компактні розміри - їх можна буде заховати в масив дверного полотна або дверної коробки.

• Петля. Це найбільш компактна модель доводчика, в якій механізм захований усередині корпусу. Перспективне рішення, де установка не потребує додаткових робіт зі свердління дверного полотна. Мають досить обмежену сферу використання – їх не можна використовувати на масивних дверях, а також мають відносно невеликі робочі ресурси. Є максимально вимогливими до ретельності встановлення дверного полотна.

Приховані дотягувачі не підходять для встановлення на промислових об'єктах чи торгових центрах, де більша прохідність, т.к. швидко прийдуть у непридатність.

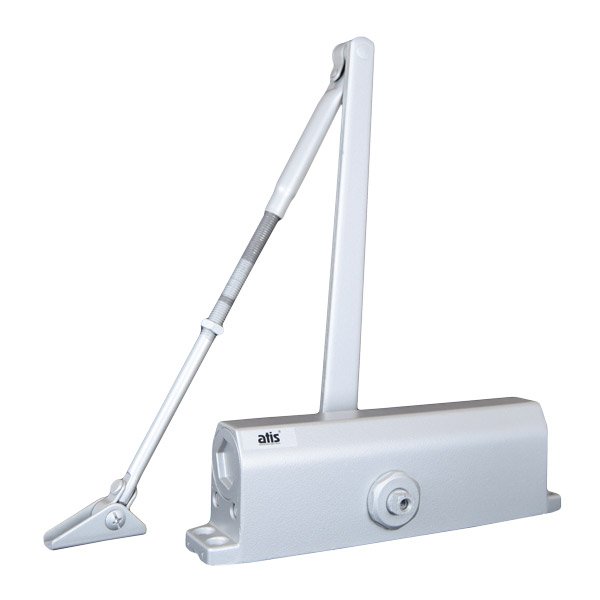

Доводчик ATIS DC-5036-BC Silver

ATIS DC-5036 BC Silver використовується на вхідних, протипожежних, евакуаційних та інших дверях для надійного їх закриття. Доводчик є невід'ємною частиною систем контролю доступу, допомагаючи зберегти тепло при установці на вуличні двері. Важливо, що DC-5036OH Silver відповідає вимогам протипожежної безпеки згідно з встановленими нормативно-правовими актами.

Дверні доводчики Ryobi 9903 STD (коричневий)до 60 кг

Доводчики дверей Ryobi модель 9903 STD універсальні для всіх типів дверей. Простота встановлення. Забезпечує надійну роботу за умов високих навантажень. Доводчики Ryobi 9903 STD призначені для легких дверей масою до 65 кг і шириною полотна до 965 мм.

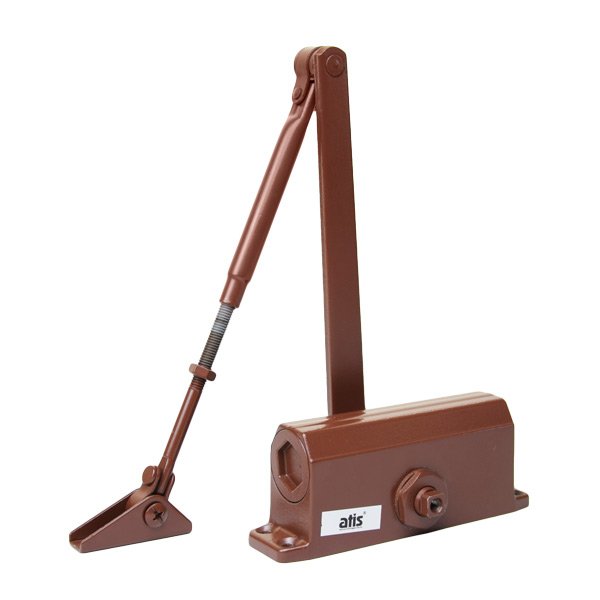

Доводчик ATIS DC-602 Brown

ATIS DC-602 Brown використовується на вхідних, протипожежних, евакуаційних та інших дверях для надійного їх закриття. Притягувач є невід'ємною частиною систем контролю доступу, допомагаючи зберегти тепло при установці на вуличні двері. Важливо відзначити, що DC-602 Brown відповідає вимогам протипожежної безпеки згідно з встановленими нормативно-правовими актами.

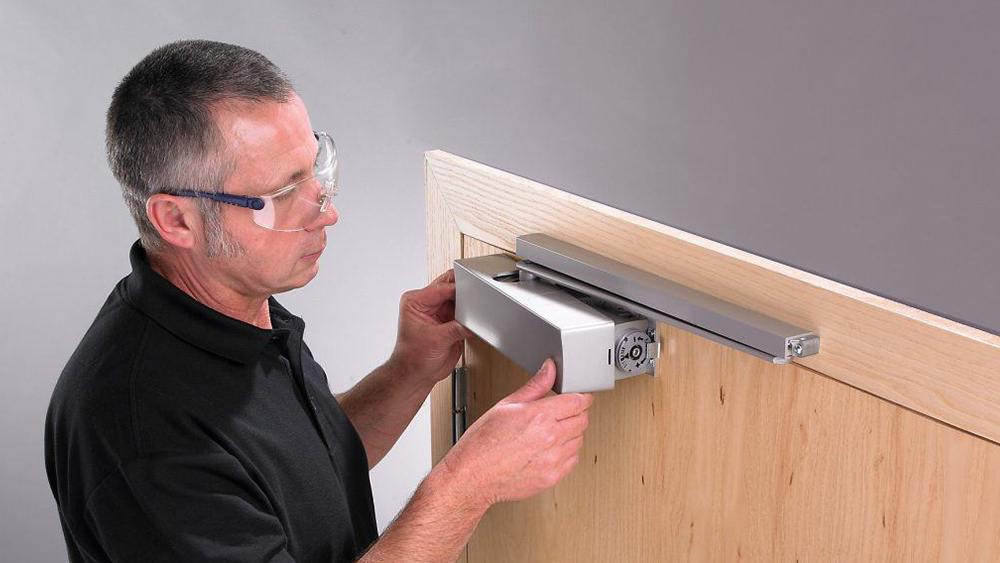

Монтаж дверного дотягувача

Цілком всі дотягувачі  для дверей мають різну конструкцію і спосіб установки, але якщо навчитися встановлювати хоча б один вид, то не буде складнощів з іншими. Різниця між установкою різних типів дотягувачів несуттєва. Розглянемо тонкощі монтажу для класичних доводчиків, які складаються з кількох елементів: дотягувач, важіль повороту, кріплення і допоміжний шаблон, завдяки якому буде простіше провести установку.

Складається монтаж із наступних етапів:

• На закритих дверях необхідно буде розмістити допоміжний шаблон відповідно до схеми, яка надається в комплекті. Деякі майстри, щоб спростити процедуру монтажу, приклеюють шаблон за допомогою скотчу або клейкої стрічки.

• Стандартно на шаблоні вже є місця, які призначаються для свердління отворів. Далі необхідно буде просвердлити всі ці отвори відповідно до прикладеного шаблону. Після цього шаблон не потрібен, його можна демонтувати.
• У вас є всі необхідні отвори для надійного кріплення корпусу доводчика та його лапок, тепер необхідно буде зафіксувати важіль повороту до корпусу доводчика відповідно до доданої інструкції.
• Прикрутіть корпус доводчика та лапку до дверного полотна та коробку за допомогою гвинтів. Необхідно звернути увагу, що регулювальні гвинти мають бути спрямовані у бік дверного навісу. А положення важеля стосовно корпусу доводчика має бути перпендикулярним.

Коли монтаж завершено, спочатку може бути некоректна робота - двері будуть відчинятися і закриватися досить складно, а процес закриття супроводжуватиметься лясканням. Це пов'язано з тим, що додотягувач не був відрегульований. Регулювання дотягувачів здійснюється за допомогою спеціально призначених гвинтів для регулювання, що знаходяться збоку.

Тонкощі регулювання дотягувача дверей

Незалежно від обраного типу конструкції, обов'язково необхідно проведення регулювання дотягувача дверей. Стандартно доводчики оснащуються двома гвинтами за допомогою яких проводиться регулювання. Один з них відповідає за швидкість закриття в діапазоні від 180 до 15 градусів, а другий гвинт відповідає за швидкість закриття дверей в діапазоні від 15 до 0 градусів. Тонке регулювання сприяє тому, що ви зможете досягти бажаного результату, коли двері не будуть плескати і їх можна буде закрити без будь-яких зусиль. Необхідно плавно підкручувати обидва гвинти та після кількох градусів зміни тестувати роботу механізму.

Для правильного регулювання вам не потрібно занадто підкручувати гвинти. Важливо розуміти, що при сильній зміні положення це може призвести до поломки дотягувача, порушить його герметичність і він не працюватиме. Деякі моделі мають чотири гвинти для проведення регулювання – це стандартно вказується в інструкції.

На цьому монтаж дотягувача дверей можна вважати завершеним. Але також не забувайте час від часу проводити технічне обслуговування дверного дотягувача - міняти масло в гідравлічній системі. Зазвичай це потрібно робити один раз на рік.
