Витая пара: разновидности, тонкости обжима и советы при работе

Оптические сети получили широкое распространение, но в это время медные линии остались основным видом кабелей для использования на расстоянии до 100 метров. Они максимально просты при обслуживании, надежные и невероятно экономичные.

А если говорить о популярных разновидностях медных кабелей, то неизменным лидером среди них является кабель «витая пара». Это кабель, в котором установлено 4 пары медных или медно-алюминиевых проводников с диаметром 0,52 мм. Вряд ли можно найти человека, который ни разу не сталкивался с таким кабелем. Ведь его применяют абсолютно везде, включая кабель интернета, который подключен к маршрутизатору.

Разновидности кабеля «витая пара» по категории

Изначально кабель «витая пара» был создан для телефонных линий. Создатель Александр Белл таким образом стремился с помощью скрученного парного провода защитить телефонные линии от помех проводов, расположенных рядом с ним. Подобная скрученная пара проводов использовалась на протяжении целого века, пока ее не вытеснили более современные модификации данного кабеля. Как и другое телекоммуникационное оборудование обладает международной классификацией. Всего можно выделить 8 разновидностей кабеля «витая пара».

• Сat1. Это первая категория, которая является самой простой – разработка Александра Белла, который применяется исключительно для аналоговой телефонии.
• Сat2. Это модификация с двумя парными кабелями, которые разрабатываются для сетей Arcnet и TokenRing. Благодаря своим техническим характеристикам передают информацию со скоростью до 4 Мбит за секунду. Был снят с производства в 2000 годах.
• Сat3. Первая модификация кабеля, в которой использовались 4 пары. Изготовлен был для сетей Ethernet 10Base-T. Аналогично был снят с производства в 2000-х годах.
• Сat4. Кабель на 4 пары, разработанный для сетей Token Ring, 10/100Base-T. Несмотря на то, что был снят с производства, можно встретить в различных старых сетях.
• Сat5. Это первая модификация кабеля «витая пара», которая передает информацию со скоростью 100 Кбит за секунду. Стал причиной снятия с производства предыдущих моделей.
• Сat5e. Это усовершенствованная модификация предыдущей категории. Способен передавать информацию на скорости до 1 гигабита за секунду. Может быть на 2 или 4 пары.
• Сat6. Это кабель «витая пара», который впервые представили в 2002 году. Обладает пропускной способностью 10 гигабит, но на небольшие расстояния.
• Сat6a. Усовершенствованный кабель предыдущей модели, который был представлен в 2008 году. Пропускная способность кабеля составляет 10 гигабит за секунду на расстоянии до 100 метров.
• Сat7. Представлен кабель в 2002 году вместе с Сat6 и позиционировал себя, как более мощная модификация. Способны передавать информацию со скоростью 10 гигабит за секунду на расстояние более 50 метров. Но при появлении усовершенствованной модели Сat6а утратил актуальность.
• Сat7a. Модернизированная модель предыдущего кабеля, которая предназначается для работы вместе с 25GE. Пропускная способность кабеля дает возможность передавать сигнал 40GE, но только на небольшие расстояния – до 15 метров.
• Сat8. Инновационный стандарт кабеля «витая пара», который появился только в 2016 году. С помощью этого кабеля можно передавать сигнал 40GE на расстояние до 42 метров. Вместе с этим есть модификации Сat8.1 – работает с коннектором RJ45, а также Сat8.2, который предназначаются для коннекторов типа TERA, ARJ-45, GG45.

Очевидно, что со временем будут появляться все более технологичные и надежные модели «витой пары» для еще большей и качественной работы на дальние расстояния.

Разновидности кабеля «витая пара» по технологии

Различается кабель «витая пара» не только по категории, но также и по конструкции. Можно выделить следующие разновидности кабеля:

• UTP. Максимальной простой кабель в стандартной оболочке без защитного экрана и брони. Обычно устанавливается внутри помещения.
• FTP. Это кабель с экранированной оболочкой – экран изготовлен из фольги.
• STP. В таких кабелях под защитным экраном находится каждая пара проводов и между двумя оболочками находится дополнительная защита из проволочной сетки.
• SSTP. Это кабель с двойным экраном, в котором первый оплетает каждую пару отдельно, а второй – весь пучок.
• U/STP. Это аналог классического кабеля STP, но не имеет внешней брони.
• SFTP. Разновидность кабеля «витая пара», которая обладает самым толстым кабелем из всех модификаций. Обладает тремя экранами: внутренний, с парными жилами и двумя внешними. Экраны изготовлены из фольги и проволочной сетки.

Выбор зависит от сферы использования, например, некоторые модели не подходят для установки возле мощного оборудования.

Различия кабеля «витая пара» по используемым материалам

Отличаются кабели «витая пара» не только по конструкции и уровню защиты, но также отличаются материалами, из которых они изготавливаются. Жилы могут быть изготовлены из меди или алюминия, который покрывается медью. При этом нужно понимать, что медные проводники намного дороже, чем алюминиевые.

Также отличается кабель «витая пара» по материалу оболочки. Наиболее распространенный вариант для оболочки – это ПВХ. Обычно кабель с такой оболочкой имеет маркировку PVC и зачастую окрашивается серым цветом. Подходит исключительно для прокладывания сети внутри помещения. Подобные кабели стоят недорого, т.к. оболочка достаточно дешевая, но в это время хорошо горит и обладает ограничением по стойкости к холоду и жаре.

В качестве оболочки также используется полиэтилен – PE. Применяется в кабелях для наружной прокладки. Это обычно модели уличной «витой пары», которые без проблем могут выдерживать перепады температур и совершенно не боятся сырости. Есть модификации, в которых дополнительно оснащается несущим тросом. Это дает возможность натягивать кабель между опорами и нет риска повредить проводник.

Реже используется кабель «витая пара», в котором оболочка изготовлена из компаунда, маркируется LSZH. Подходит для прокладки в помещениях. Преимуществом является то, что не выделает вредных веществ, а также плохо горит. Это прекрасный выбор в том случае, если к линиям или помещения предъявляются строгие требования по пожарной безопасности. Он безопаснее и долговечней, но в это время более дорогой.

Также есть и более редкие разновидности с маркировкой FRNC. Это будет означать, что кабель огнеупорный и стойкий к коррозии. Модели PUR прекрасно переносят изгибы, поэтому подходят для сложных сетей.

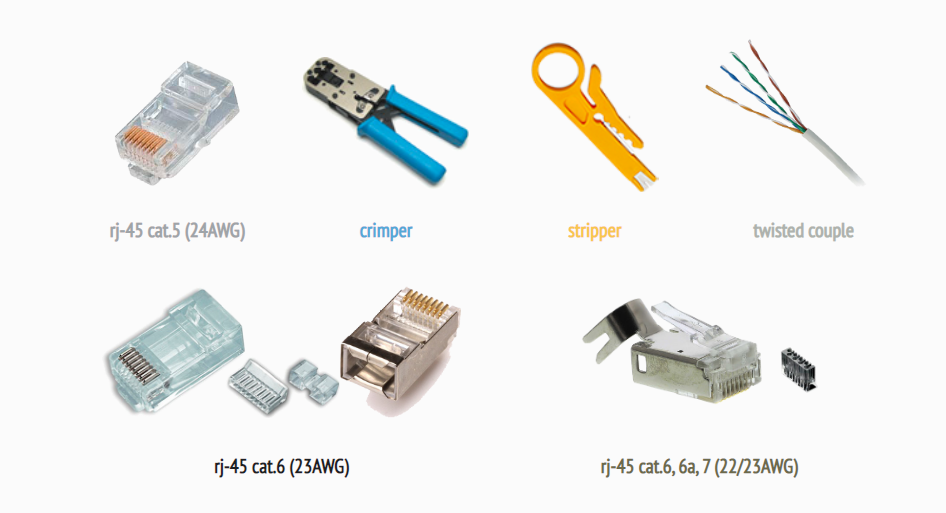

Тонкости обжима кабеля «витая пара»

Если сравнивать оптический кабель и «витую пару», то можно отметить простоту развертывания и дешевизну. Все, что нужно будет для оконечнивания – это специальный инструмент для обжима. Представляет собой специальные клещи, с помощью которых осуществляется обжим и коннектор RJ45, который непосредственно и подключается. Для прокладки нет необходимости использовать специальную гофру или защитные чехлы, как в случае с оптическим патч-кордом. В том случае, если разъем был загрязнен, просто можно установить новый или очистить от загрязнений.

Схемы для обжима кабеля «витая пара»

Можно выделить 2 основные схемы, по которым осуществляется обжим:

• Прямая схема. В данном случае каждый из концов обжимается одинаково. Используют обычно для соединения компьютера с маршрутизатором, коммутатором или модемом, а также при подключении коммутатора к маршрутизатору.
• Кросс. Осуществляется обжим кабеля «витая пара» для подключения компьютер с компьютером. Первая и вторая пара меняются местами. Может использоваться для подключения маршрутизаторов между собой. Сейчас используется крайне редко, т.к. есть специальное программное обеспечение, благодаря которому можно при помощи программы менять назначение проводов.

Для совершения обжима нужно будет использовать специально предназначенный инструмент – кримпер. В том случае, если нужно провести срочное соединение, а клещей специальных нет, тогда используется плоская отвертка. Но нужно быть аккуратным, т.к. с помощью отвертки все делается сложней, а также можно поранить руки или коннектор.

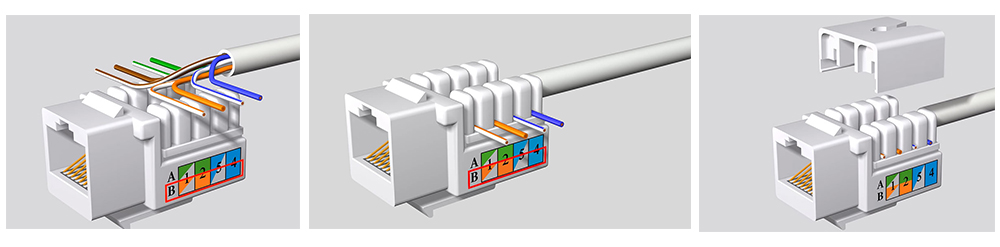

Подключение кабеля «витая пара» к розетке

Расшифровать кабель под сетевую розетку значительно проще. Это связано с тем, что схема размещается непосредственно на панели контактов в розетке. Задача пользователя простая – ничего не перепутать. Если используется розетка, тогда в этом случае нужно использовать специальный инструмент – нож-экстрактор. Некоторые из розеток позволяют обойтись и без него. Когда распределили проводники, нужно просто закрыть крышку розетки, и она автоматически зафиксирует со единения.

В некоторых случаях расшифровка на розетку является соединение кабелей из «витой пары» через муфту. Здесь все по аналогии с розеткой, но операция повторяется дважды. Изначально для первого кабеля, а после этого – для второго. Все это можно реализовать и более простым способом – соединить два патч-корда, в которых есть специальный соединитель «витой пары» RJ-45 и двух розеток, которые располагаются в одной коробке.

Секреты монтажа кабеля «витая пара»

Если вы решили провести монтаж кабеля «витая пара», стоит знать некоторые секреты, которые упростят задачу:

• чтобы отмерить метр кабеля «витая пара», не обязательно нужно будет использовать рулетку – есть также специальные отметки, расположенные на кабели;
• в разъеме RJ45 должна находиться только обжатая оболочка кабеля, благодаря чему можно избежать случайного срыва;
• все провода в коннекторе должны быть вставлены внутрь разъема к упору, а любые зазоры могут привести к плохому контакту;
• необходимо использовать тестер «витая пара», чтобы контролировать качество установки разъема – обычно достаточно самой простой модели, а более продвинутые модели способны предоставлять целый отчет;
• в ситуациях, когда соединение жил требует применения скотчлоков, нужно будет запастись специально предназначенным инструментом – кримпером кнопочного коннектора, т.к. в отличие от пассатижей они не будут вредить соединителям и ускорят процесс работы;
• в том случае, если проводится обжим кабелей типа FTP/STP с экраном, тогда рекомендуется изначально подготовить провода для монтажа, как для UTP кабеля и отрезать часть оболочки и обжать нетронутый экран;
• важно помнить о том, что даже при условии, что сечение кабеля витая пара составляет порядка 0,5 мм, его использование возможно только в слаботочных система, а вот для запитывания оборудования нельзя использовать.

Если ваша работа связана с частым использованием кабеля «витая пара», тогда рекомендуется купить специальный инструмент или набор инструментов, что значительно ускорит процесс работы.

Как выбрать кабель «витая пара» для локальной сети?

Основное, что необходимо при планировании структурированной кабельной сети, является создание инфраструктуры, которая будет использоваться в течение многих лет. Первое, что должен решить пользователь перед покупкой – основное назначение локальной сети, какие устройства будут применяться и где будет использован кабель. Для сетей, где достаточно всего 100 Мбит в секунду, нерентабельно будет устанавливать сверхсовременные модификации. Рассмотрим различные категории для конкретных целей:

• категория 5е – кабель с 4 жилами, который может использоваться для слаботочных систем системы контроля и управления доступом, либо для сигнализации, либо кабельной сети с низкой пропускной способность;
• категория 5е – кабель с 8 жилами, который подойдет для построения локальной сети в доме или небольшом офисе, подойдет для СКУД, системы видеонаблюдения и т.д.;
• категория 6/6а – это кабель, который применяется для построения локальной сети офисного или административного здания со скоростью от 3 до 5 гигабит за секунду;
• категория 7/7а – кабель, который подходит для корпоративных локальных сетей с высокой пропускной способность, в это время нужно учитывать, что категорию 7 рационально использовать только на небольших по площади объектах;
• категория 8 – это кабель для внутреннего соединения ЦОД на расстоянии до 15 метров.

При выборе нужно помнить и о конструкции кабеля. Если кабель «витая пара» без экрана подходит для подключения рабочих мест или телефонных розеток, где нет внешних помех. В это время «витая пара» с экраном подходит для подключения офисных точек рабочих станций, Wi-Fi и других линий, которые чувствительны к помехам. Для точек доступа рекомендуется использовать кабель Cat6A/7.

Перспективы развития технологии кабеля «витая пара»

Несмотря на то, что кабель «витая пара» находится в жесткой конструкции с оптическим кабелем, она продолжает прочно удерживать сегмент. Этому способствуют компактные размеры и дешевизна, а оптические кабели невозможно использовать их в ноутбуках и персональных компьютерах.

По мнению экспертов, в ближайшие годы рынок кабелей «витая пара» будет активно расти. Они уверены, что в 2023 году 90% кабелей для передачи данных составит именно «витая пара» из меди UTP. Основной конкурент «витой пары» - это беспроводные технологии, а не оптические кабели.

Очевидно, что кабель «витая пара» – это универсальное решение, которое нашло свое применение совершенно в различных сферах. Более того, подобные кабели продолжают стремительно развиваться.
