Маркировка камер наблюдения Dahua

Dahua Technology использует специальную систему обозначений в названиях своих камер, регистраторов и другого оборудования. Такая маркировка помогает понять основные характеристики каждой конкретной модели. В данной статье мы рассмотрим обозначения для трех основных типов камер: HD-CVI (аналоговые), сетевые IP-камеры и скоростные PTZ-управляемые камеры Speed Dome.

Важно отметить, что маркировка оборудования может незначительно меняться и обновляться со временем в соответствии с политикой производителя. Это означает, что в зависимости от года выпуска новых моделей камер, могут появляться новые обозначения или меняться уже существующие.

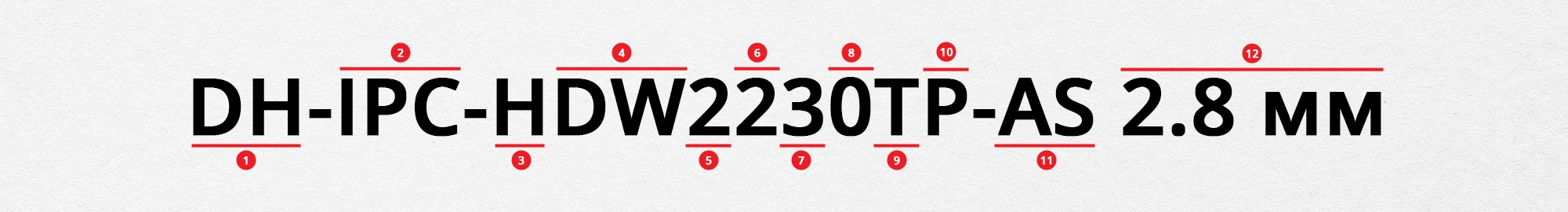

Сетевые или IP-камеры Dahua

1. DH/DHI – название бренда Dahua.

2. IPC – тип устройства, IP-камера.

3. H – камера с высоким разрешением по умолчанию.

4. Тип корпуса:

• D – фиксированная, купольная;
• DW – фиксированная, купольная с ИК-подсветкой;
• DP – фиксированная, купольная, пластиковый корпус;
• DB – фиксированная, купольная антивандальная;
• DPW – фиксированная, купольная, пластиковый корпус и с ИК-подсветкой;
• DBW – фиксированная, купольная, антивандальная с ИК-подсветкой;
• K – переносная камера с возможностью крепления (стоит отметить, что эти модели не соответствуют общей системе маркировки).
• F – направленная;
• FW – направленная с ИК-подсветкой;
• EB – камера FishEye или рыбий глаз;
• EBW – камера FishEye с ИК-подсветкой;
• PFW – камера с панорамным обзором, оснащенная несколькими сенсорами.
• S – камера с несколькими сенсорами;
• UM – камеры для дверных глазков (скрытые)

5. Категория камер к которым их можно отнести:

• 1 – бюджетная серия Lite;
• 2 – такая же серия Lite, но модели с вариофокальным объективом;
• 3 – серия Lite AI, средний класс с использованием базовой видеоаналитики;
• 4 – профессиональные камеры, с расширенными опциями видеоаналитики;
• 5 – профессиональные камеры, но модели с вариофокальным объективом;
• 8, 9 – представляют собой продвинутые варианты, которые могут включать различные функции, такие как подсчет людей, распознавание лиц и другие возможности. Однако, для подробной информации о конкретной модели следует обращаться к её спецификации.

6. Разрешение камеры — число, указанное в маркировке, отражает разрешение камеры в мегапикселях (МП), подобно аналоговым камерам, но без учета размера сенсора. Это значение указывает только на разрешение изображения.

7. Поколение камер или модификация, чем больше число, тем более новая модель.

8. Дополнительные функции. Маркироваться может различными числами, например:

• 0 – стандартные без дополнительных функций;
• 1 – модели с широким динамическим диапазоном (WDR). Однако следует уточнить, является ли реализация WDR программной или аппаратной;
• 2 – модели с матрицей размером 1/2.

9. Подтип корпуса камеры. Определяет форму корпуса, подходящие к нему кронштейны, козырьки и другие аксессуары.

10. Формат видео. Обычно, в некоторые регионы поставляются камеры с одним из двух вариантов сигнала:

• P – PAL, почти всегда встречается у нас в продаже;
• N – NTSC.

11. Дополнительные опции. Возможно достаточное многообразие вариантов, которые комбинируются между собой, из самых популярных:

• A – встроенный микрофон;
• M – мобильная камера для помещения;
• VP – антивандальная;
• S – поддержка карт памяти;
• H – низкотемпературные со встроенным подогревом;
• P – P-iris, управление диафрагмой для борьбы с засветами и улучшением изображения;
• PT – поддержка поворота и наклона;
• DI – врезное крепление (для купольных);
• I8 – ИК-подсветка дальностью до 80 м;
• VF – камера с переменным фокусным расстоянием и ручной регулировкой;
• E – ePoE питание по коаксиальному кабелю на большое расстояние;
• W – беспроводная, с Wi-Fi;
• Z – камера с переменным фокусным расстоянием и моторизированным объективом;
• Z12 – максимально оптическое приближение (зум) 12x.

12. Фокусное расстояние камер — маркировка фокусного расстояния камер Dahua обычно представлена числом, указывающим в миллиметрах (мм). Например, фокусное расстояние 2.8мм, 4мм, 6мм, 12мм и т.д.

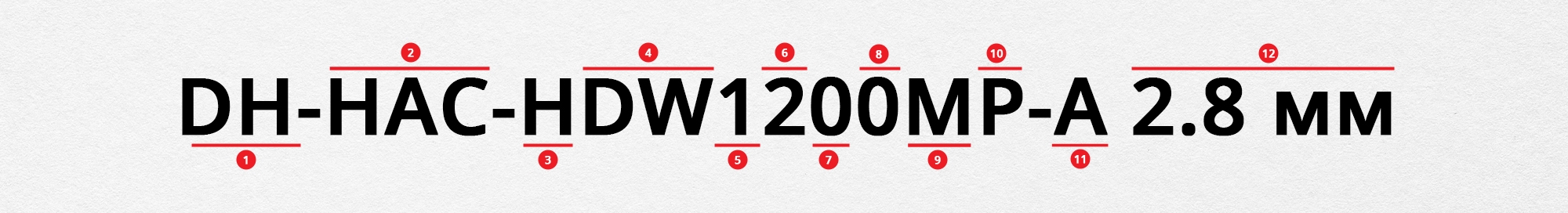

Аналоговые (HD-CVI) камеры Dahua

1. DH/DHI – название бренда Dahua, редко может иметь кодировку DHI.

2. HAC – тип устройства, HD-CVI камера.

3. H – камера с высоким разрешением по умолчанию, где буква "H" всегда присутствует, учитывая, что любое современное разрешение от 1 МП считается высоким.

4. Тип камеры, наиболее популярные:

• D – фиксированная, купольная;
• DW – фиксированная, купольная с ИК-подсветкой;
• DP – фиксированная, купольная в пластиковом корпусе;
• DB – фиксированная, купольная, антивандальная;
• DPW – фиксированная, купольная, пластиковый корпус и с ИК-подсветкой;
• DBW – фиксированная, купольная, антивандальная с ИК-подсветкой;
• F – направленная;
• FW – направленная с ИК-подсветкой;
• EB – камера FishEye или рыбий глаз;
• EBW – камера FishEye с ИК-подсветкой;
• PFW – камера с несколькими сенсорами;
• LC – камеры с частотным модулем 433/868/915 МГц для сопряжения с другими охранными устройствами, различными датчиками или для передачи тревожных событий;
• ME – камеры со встроенным PIR-датчиком реагирующим на движения;
• UM – камеры для дверных глазков (скрытые, миниатюрные)

5. Рыночный сегмент:

• 1 – начальный уровень камер;
• 2 – профессионального уровень камер;
• 3 – продвинутый, высокий класс камер.

6. Разрешение в мегапикселя (МП), исключение цифра 0:

• 0 – сенсор 1/4” разрешение 1 МП;
• 1 – 1 МП;
• 2 – 2 МП;
• 4 – 4 МП;
• 5 – 5 МП;
• 6 – 6 МП;
• 8 – 8 МП.

7. Поколение камеры в цифрах начиная с 0.

• 0 – это первое поколение
• 2 – второе и так далее.

8. Дополнительные функции, также в цифирном обозначении:

• 0 – стандартный вариант камеры без дополнительных опций;
• 1 – используется для обработки сцен с широким динамическим диапазоном. Важно отметить, что конкретная реализация этой функции может различаться и требует дополнительного уточнения. Она может быть реализована как аппаратно или программно, и иногда обозначается как DWDR.
• 2 – оснащена сенсором матриц 1/2”;
• 3 – оснащена сенсором матриц 4/3”;
• 9 – применяется технология Starlight, для более естественной и четкой ночной съёмки. В таких камерах установлены светочувствительные сенсоры и дополнительно может оснащаться видимой LED-подсветкой.

9. Буквенная кодировка от A до Z – означает подтип используемого корпуса камеры.

10. Формат видео. В некоторые регионы поставляются камеры с одним из двух вариантов сигнала:

• P – PAL, почти всегда встречается у нас в продаже;
• N – NTSC.

11. Дополнительные опции. Возможно достаточное многообразие вариантов, которые комбинируются между собой, из самых популярных:

• A – встроенный микрофон;
• DP – двойное питание, допускается подключение источника переменного тока AC24 В либо постоянного DC12 В;
• DIP – оборудован DIP переключателем сигналов;
• TH – датчик температуры и влажности;
• VP – антивандальная;
• T – присутствует выход SDI;
• H – низкотемпературные со встроенным подогревом;
• POC – поддержка питания по коаксиальному кабелю (аналог PoE);
• I8 – ИК-подсветка дальностью до 80 м;
• VF – камера с переменным фокусным расстоянием и ручной регулировкой;
• Z – камера с переменным фокусным расстоянием и моторизированным объективом.

12. Фокусное расстояние камер — маркировка фокусного расстояния камер Dahua обычно представлена числом, указывающим в миллиметрах (мм). Например, фокусное расстояние 2.8мм, 4мм, 6мм, 12мм и т.д. Однако стоит обратить внимание на то, что в зависимости от рынка поставки, встречается кодировка следующего типа: вместо 2.8 мм – 280B, а вместо 3.6 мм – 360B и дальше по аналогии.

PTZ-управляемые (SpeedDome) камеры Dahua

Dahua предлагает два типа PTZ-камер: сетевые и HDCVI. SpeedDome камеры видеонаблюдения Dahua маркируются префиксом "SD" "SDT" или "SDх" где Х это цифра от 1 до 6. Например, модели могут иметь маркировку, такую как "SD59430U-HNI" или "SDT5X425-4Z4-FAJG-PV-0832"

1. DH/DHI – бренд Dahua.

2. Тип оборудования.

3. Физический размер камеры в дюймах, обычно от 2” до 6”.

4. Основное обозначение — среда применения, маркируется цифрой или буквой. Дополнительная информация про ИК-подсветку, также возможны и некоторые другие параметры:

• 0 – наружные камеры;
• 1, 2 – внутренние камеры;
• 3 – бюджетные;
• 4 – энергоэффективные с ИК-подсветкой;
• 5 – скоростное PTZ;
• 9 – скоростное PTZ с ИК-подсветкой;
• A, C, D – обновленная версия.

5. Разрешение камеры, число соответствует разрешению в мегапикселя (МП).

6. Кратность оптического зума:

• 03 – 3x;
• 12 – 12x;
• 18 – 18x;
• 20 – 20x;
• 23 – 23x;
• 30 – 30x;
• 36 – 36x;
• 40 – 40x.

7. Версия камеры или количество тв линий в случае с аналоговыми:

Аналоговые SD качество:

• C – 540 ТВЛ, CMOS матрица;
• E – 650 ТВЛ, CCD матрица;
• H – 700 ТВЛ, CCD матрица и т.д.

Сетевые:

• *пусто – первая версия;
• A – вторая;
• B – третья и т.д. по аналогии.

8. Тип видео формата:

• P – PAL;
• N – NTSC.

9. Скорость поворота и наклона, есть два варианта и они довольно обобщенные, G – general speed или общая скорость, второй вариант H – high speed, высокая скорость.

10. Присутствующие интерфейсы камеры, основные для связи:

• *пусто – обычная аналоговая;
• S – сигнал в формате HD-SDI;
• C – сигнал в формате HD-CVI;
• N – сетевая камера.

11. Дополнительные функции камеры:

• F – физический стеклоочиститель на объективе камеры, напоминает дворник;
• R – применяется технология Starlight, оснащена светочувствительным сенсором, который позволяет транслировать качественное изображение даже при совсем плохом освещении. Тем не менее большинство таких моделей имеют ИК-подсветку.
• I – интеллектуальные модели. Подобные камеры имеют немного более расширенный функционал по видеоаналитике, например могут иметь автотрекинг, опознавание лиц прочее — каждая модель может отличаться.

12. W – наличие Wi-Fi модуля.

В заключение, система маркировки камер и другого видеонаблюдательного оборудования производства Dahua Technology предоставляет информацию о свойствах и характеристиках каждой модели. Она помогает пользователям лучше понять функциональность и возможности конкретного оборудования. Отметим также, что маркировка может незначительно меняться в зависимости от года выпуска и обновлений, поэтому рекомендуется обращаться к официальным источникам или спецификациям каждой модели в год её выпуска и покупки для получения актуальной информации.
