Как подключить IP-камеру на удалении свыше 100 метров?

Чтобы создать эффективную системы видеонаблюдения, важно не только правильно подобрать камеры наблюдения и сопутствующие устройства, но и правильно провести монтаж оборудования. Если монтаж видеонаблюдения в квартире, магазине и на других объектах не вызывает трудностей, то при подключении IP-камер на большие расстояния могут появиться сложности. Особенно это актуально для камер на фасаде или по периметру объекта.

В чем сложность подключения IP-камер на расстоянии от 100 метров?

Вся сложность заключается в том, что длина между линиями активных устройств, которые работают в сети не должна быть больше 100 метров. Это прописано в стандартах камер, работающие по технологии РоЕ, которые на канальном уровне поддерживаются фактически всеми IP-камерами. Подобное ограничение связано с тем, что возникает различного рода ухудшение сигнала, которое возрастает по мере увеличения длины кабеля – затухает сигнал в кабеле, перекрестные наводки, фазовые дрожания, внешние наводки и т.д.

Дилетанты-монтажники обычно заявляют, что все этих ограничения выдуманы и на объектах камеры без проблем работают на расстоянии 150 и 200 метров. Действительно, такое возможно, но только в том случае, если были созданы идеальные условия. Но никто не может дать гарантии, что со временем какое-то стороннее оборудование, установленное соседями, не будет нарушать работу подобной системы.  Рассмотрим, как правильно подключить IP-камеры на расстоянии от 100 метров, чтобы не возникло никаких проблем.

5 способов подключить IP-камеры на расстоянии от 100 метров

1.  Создание цепочки коммутаторов

Камеры, которые расположены на большом отдалении, сводятся в отдельную систему, в котором монтируется дополнительный коммутатор, от которого уже линия идет на основной. Естественно, расстояние между основным и дополнительным коммутатором должно быть не более 100 метров. Это довольно простое решение проблемы. При этом можно устанавливать несколько коммутаторов, в это время не будет снижаться пропускная система всей сети.

Недостатком подобного решения является увеличение стоимости системы, что связано с покупкой дополнительного оборудования. Также во время монтажа нужно будет решить вопрос с размещением дополнительных щитов и организацией их энергосбережения, в том числе резервного – из-за этого появляются дополнительные сложности. Особенно эти сложности тяжело решить, если щиты нужно будет устанавливать за пределами помещения.

Несколько вариантов коммутаторов, которые могут быть использованы для установки:

Управляемый POE коммутатор Dahua DH-PFS4206-4P-120

Управляемый PoE коммутатор Dahua DH-PFS4206-4P-120 поддерживает передачу данных и питания PoE. Он оснащен тремя портами Fast Ethernet (802.3af/at), одним Gigabit Ethernet портом (802.3af/at/bt) и двумя SFP портами для оптоволоконных соединений (1.25 Гбит/с). Поддерживает стандарты IEEE802.3af, IEEE802.3at и Hi-PoE. Коммутатор имеет металлический корпус и работает в широком температурном диапазоне. Поддерживает автоматическое сканирование MAC-адресов (до 8K), частную кольцевую сеть с временем восстановления ≤50 мс и управление питанием PoE.

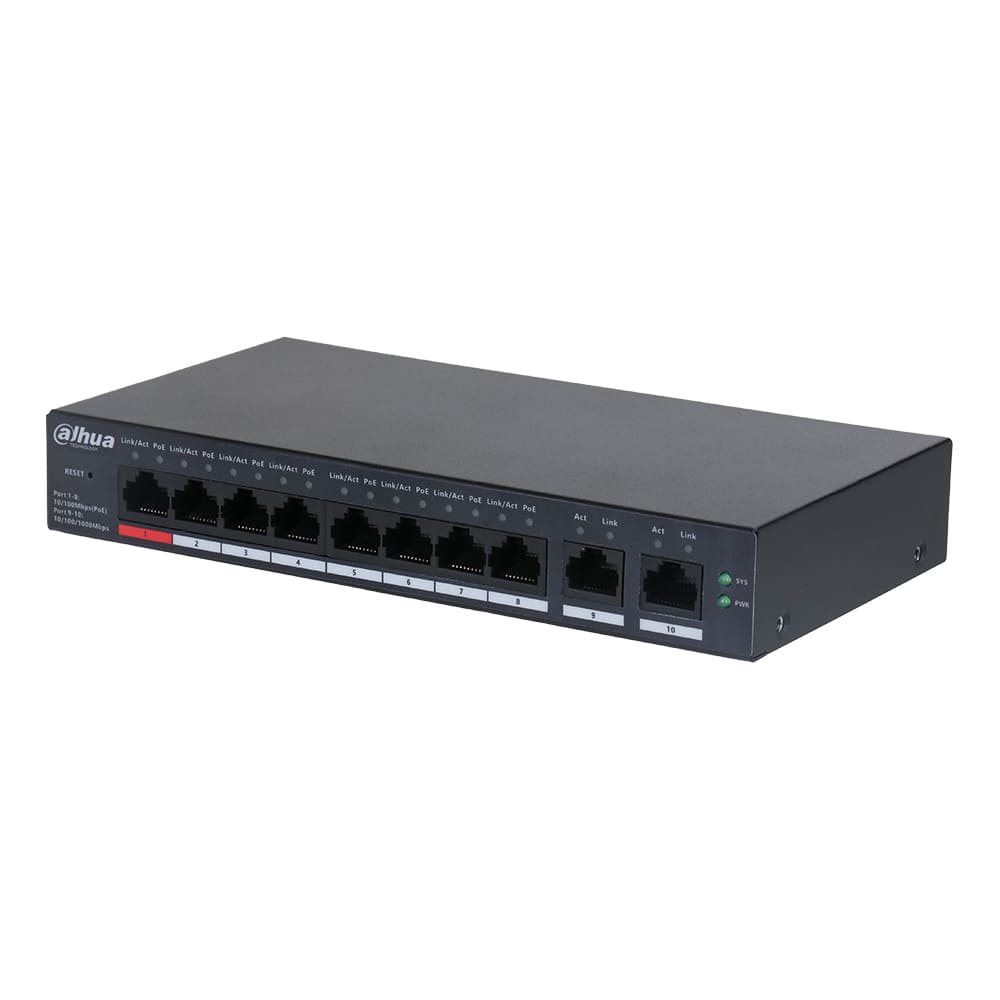

PoE коммутатор Dahua DH-CS4010-8ET-110

8-портовый управляемый коммутатор DH-CS4010-8ET-110 обеспечивает передачу данных и питание PoE для подключенных устройств. Он оснащен 8 портами RJ45 (10/100 Мбит/с) с поддержкой PoE и 2 Uplink портами RJ45 (10/100/1000 Мбит/с). Поддерживаются стандарты PoE (IEEE802.3af), PoE+ (IEEE802.3at) и Hi-PoE (IEEE802.3bt) с общим бюджетом питания 110 Вт. Коммутатор работает при температуре от -10º до +55ºC и питается от источника 54 ВDC. Его компактные размеры (190x106x30 мм) позволяют легко интегрировать в различные системы.

2.  Использование инжекторов и экстендеров

В целом, второй способ является просто более усовершенствованным первым способом. Актуально в том случае, если к линии нужно будет подключить одну камеру, которая удаленно расположена и базируется технология на использовании специально предназначенного усилителя, в качестве него используется экстендер и инжектор. По сути инжектор является упрощенной версией коммутатора только с одним входом, а экстендер – с двумя выходами.

Каждый из них работает по технологии РоЕ, гарантируя передачу сигнала на расстояние до 300 метров. Они могут быть объединены в единую цепочку, но также нужно учитывать тот факт, что они забирают на себя часть энергии РоЕ, которая передается, чтобы питаться. То есть, камера требует для своего питания 10 Вт, а корневой РоЕ коммутатор должен выдать в линию все 20 Вт, обеспечивая питание промежуточный экстендер.

Во время монтажа нужно будет рассчитать количество экстендеров в цепи, чтобы хватило всему оборудование. Также необходимо не забывать, что только поворотная камера потребляет до 60 Вт, а это максимальная мощность, способную выдать современный инжектор или коммутатор. В данном случае не хватит мощности для того, чтобы питать экстендер.

Инжектор, с помощью которого можно осуществить подключение на дальнее расстояние:

PoE Midspan инжектор Dahua DH-PFT1200

High PoE Midspan инжектор Dahua DH-PFT1200 используется для подключения PTZ-камер и купольных сетевых PTZ-камер без необходимости использования розеток и электрических кабелей. Он поддерживает передачу данных и питания через один кабель, обеспечивая Hi-PoE 60Вт для камер с высокой потребностью в энергии. Устройство поддерживает каскадное подключение с PoE расширителем PFT1300, позволяя передавать питание и данные на расстояние до 300 метров. Инжектор оснащён индикаторами состояния сети и PoE, а также предназначен для настенного монтажа.

3.  Специализированный РоЕ-коммутатор

Это довольно простой, но не всегда подходящий способ увеличить дальность системы видеонаблюдения. Используется специфическое специализированное оборудование, заточенное под видеонаблюдение РоЕ-коммутаторов. Увеличивается Подобные устройства мгновенно просто увеличивают возможную длину линии до 250 метров, но делается это за счет того, что снижается ее пропускная способность до 10 мегабайт за секунду.

Во внимание берется запас по пропускной способности – рассчитывается передача потока не более 5 мегабайт за секунду, что значительно сужает сферы использования подобной технологии. Также присутствует проблема с совместимости в единой системе наблюдения – все камеры обязательно должны быть от одного производителя. Если использовать оборудование различных брендов, то есть вероятность выхода из строя отдельных компонентов из строя.

4.  Использование приемников и передатчиков

Подобный способ берет свое начало еще со временем массового использования аналоговых систем наблюдения. Изначально технология использования приемников и передатчиков заключалась в том, чтобы модернизировать старые системы наблюдения в IP-системы с использованием уже установленного коаксиального кабеля. Но, нам больше интересует декларируемая производителем возможность данных передавать сигнал и РоЕ питание на расстоянии до 1000 метров.

Не стоит обольщаться, ведь цифры в теории могут отличаться от фактических – пропускная способность будет снижаться с увеличением расстояния к камере. Но подобное решение гарантированно сможет обеспечит подключение IP-камер на расстоянии более 100 метров. Недостаток возникает из-за большой длины кабеля, на который могут воздействовать наводки, помехи, статическое электричество и т.д. Важно будет предварительно задуматься о том, как исключить внешние факторы, способные влиять на кабельные линии при использовании данной технологии.

Приемник и передатчик Hikvision:

Передатчик Hikvision DS-1H05-R

Приёмник Hikvision DS-1H05-R преобразует видеосигнал для обеспечения совместимости с различными системами видеонаблюдения. Он используется для подключения камер к видеорегистраторам и мониторам, обеспечивая стабильную передачу данных и высокое качество изображения. Устройство легко устанавливается и работает в разных температурных режимах, что делает его отличным выбором для системы безопасности.

Передатчик Hikvision DS-1H05-T

Передатчик Hikvision DS-1H05-T предназначен для передачи видеосигнала на расстояние до 500 метров. Он имеет входные интерфейсы RJ45 и BNC, а также выходной интерфейс BNC. Устройство поддерживает скорость загрузки 36 Мб/с и скорость отправки 11 Мб/с, что обеспечивает стабильную передачу данных. Передатчик работает при потреблении 5Вт и питается от 12В. Диапазон рабочих температур устройства составляет от -10 °C до +55 °C. Размеры передатчика составляют 80x96x27 мм, что позволяет устанавливать его в ограниченных пространствах.

Приемник и передатчик Dahua:

Приёмник Dahua DH-LR1002-1EC

Предназначен для преобразования сигнала с интерфейса RJ45 в интерфейс BNC, поддерживает передачу питания на большие расстояния по коаксиальному кабелю. Продукт оснащен одним выходом - порт BNC, и одним входом - порт RJ45. Поддерживает два режима передачи: 100 Мбит/с и 10 Мбит/с, изменяется в зависимости от расстояния передачи.

Передатчик Dahua DH-LR1002-1ET

Предназначен для преобразования сигнала с интерфейса BNC в интерфейс RJ45, поддерживает передачу питания на большие расстояния по коаксиальному кабелю. Продукт оснащен одним входом — порт BNC, и одним выходом — порт RJ45. Поддерживает два режима передачи: 100 Мбит/с и 10 Мбит/с, изменяется в зависимости от расстояния передачи.

Применение оптоволоконной связи

Подобная технология уводит от классических линий связи с медными кабелями к более современным решениям, базирующимся на основе технологии оптоволокна. Это идеальное решение в ситуациях, если нужно передавать данные на большое расстояние. Применяются коммутаторы с портом SFP, можно построить распределительные системы с линиями связи в десятки километров.

Подобное оборудование отличается высокой пропускной способностью, не зависит от расстояния и сама технология абсолютно не чувствительна к наводкам и помехам. Само оборудование стандартное, может сочетать модели разных производителей. Недостатком является то, что принципиально невозможно передавать питание по оптоволоконным линиям питания.

Заключение

Мы рассмотрели все 5 способов подключить IP-камеры на расстояние от 100 метров с использованием кабельных линий...

• для линий до 200 метров — создавайте цепочку с коммутаторами;
• для линий до 300 метров — вариант со специальными экстендерами и коммутаторами РоЕ;
• для линий до 600 метров — вариант с передатчиком и приемником через коаксиальный кабель;
• для линий от 600 метров — оптоволоконная линия.

Естественно, в каждом правиле есть свои исключения...
