Ригельный замок Yli Electronic YB-100S врезной

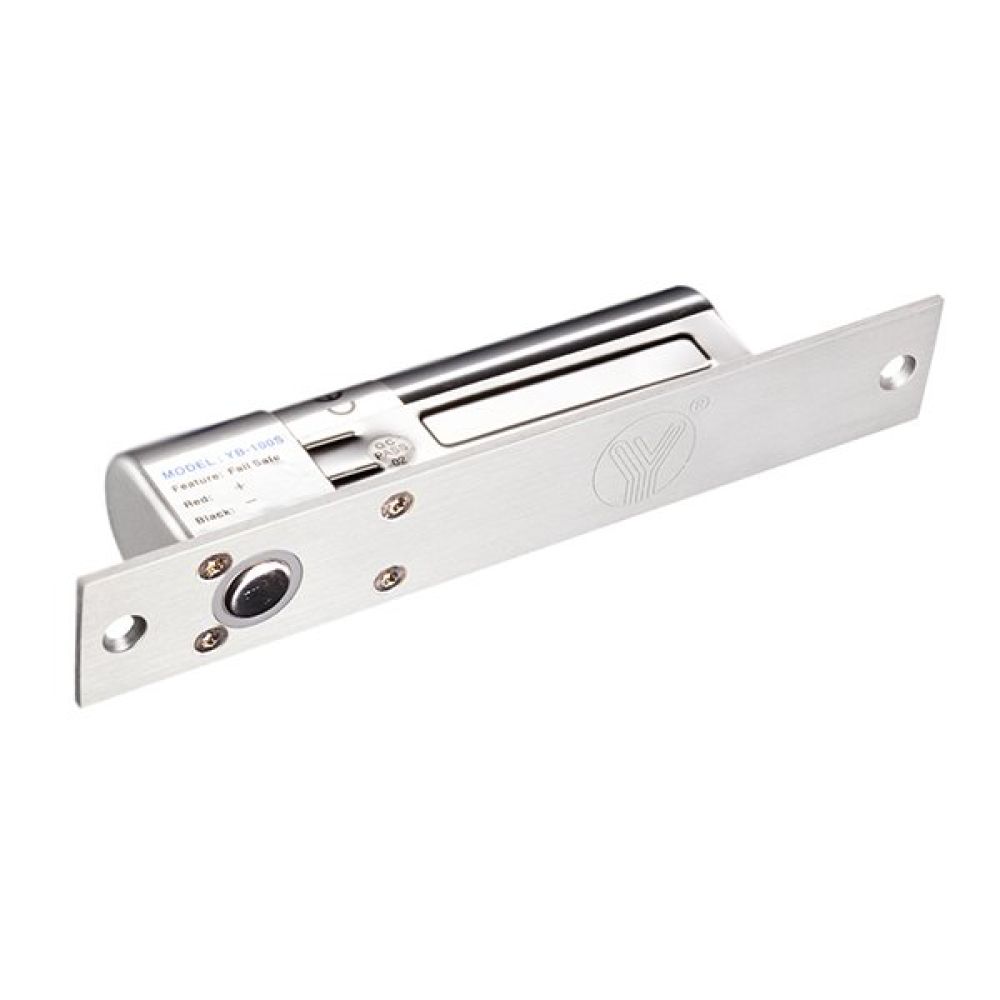

YB-100S – врезной электроригельный замок с магнитной функцией для системы контроля доступа.

Компания-производитель YLI ELECTRONIC.

Электроригельный замок предназначен для внутренней установки как в дверную коробку (раму), так и в саму дверь. Подходит для металлических, пластиковых, металлопластиковых, деревянных, а также стеклянных дверей. Для крепления на стеклянные двери без рамы следует приобрести специальную крепежную планку BBK-600 или BBK-700. Для узких дверей подойдет BBK-500.

ЧТО ТАКОЕ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК

Электроригельный замок – устройство для запирания дверей, управление которым происходит посредством эл.питания. Запирание двери осуществляется выдвижным ригелем (металлический стержень), входящим в ответную часть.

КАК РАБОТАЕТ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК YB-100S

Во время закрытия двери, встроенный в замок геркон реагирует на магнит в ответной планке, и замыкает контакт соленоида, выдвигающего ригель.

В случае отключения электропитания замок находится в открытом состоянии (ригель задвинут), что соответствует требованиям противопожарной безопасности.

Открывается замок управляющим контактом (оранжевый провод).

ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК

В автоматизированных системах контроля и управления доступом (СКУД) в офисах, бизнес-центрах, магазинах и любых других помещениях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-100S

Тип замка: электроригельный

Тип установки: врезной

Без питания: открыт

Питание: 12V

Потребление: 900мА (рабочее) | 150мА (режим ожидания)

Размеры:

замок: 205x35x40мм

ответная планка: 90x25x2мм

ригель: L-16 | d=16 мм

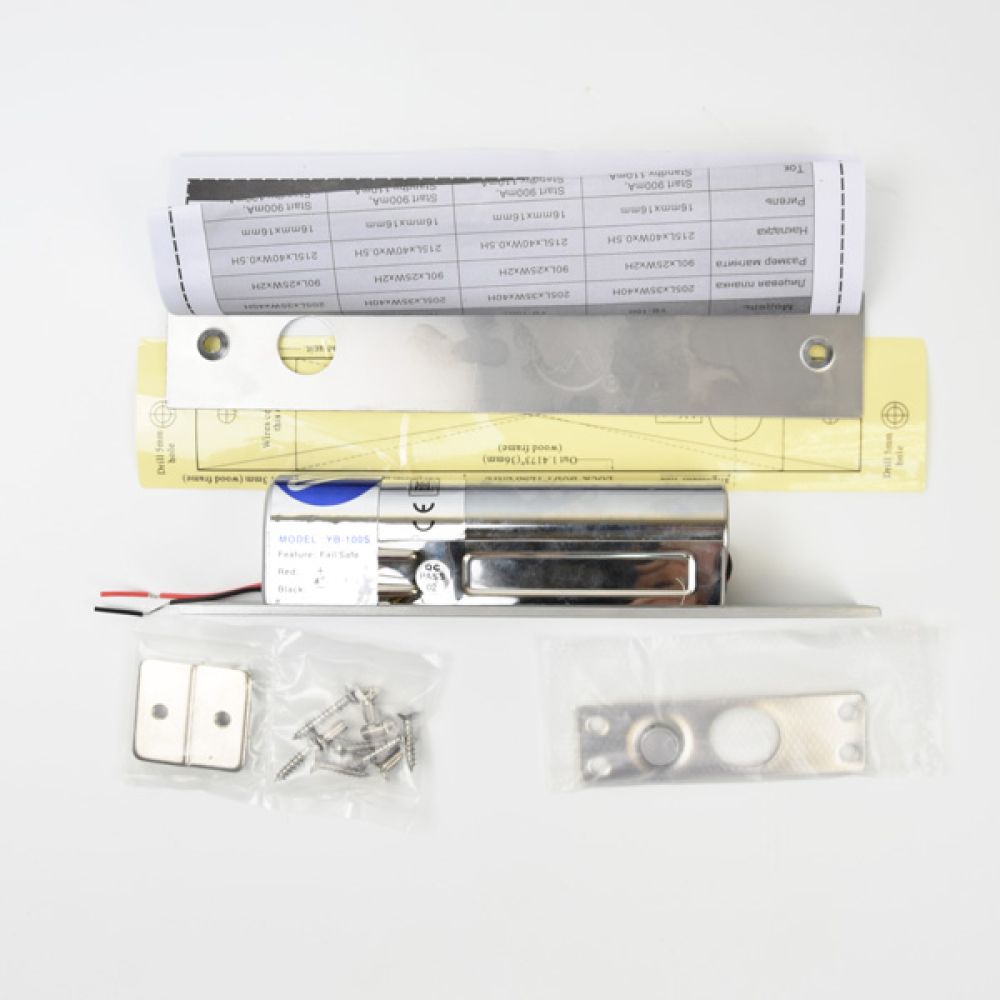

КОМПЛЕКТАЦИЯ

электроригельный замок

накладка на замок

ответная планка

монтажный комплект

крепежные накладки для полой металлической коробки

инструкция

УСТАНОВКА ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-100S

Вырубите нишу в дверной коробке/двери, размером 35мм х 137.6 мм | глубиной 40 мм и установите замок вровень с поверхностью;

*для установки замка в полую металлическую дверную коробку используйте специальные крепежные накладки из комплекта

Приложите накладку на замок и зафиксируйте шурупами;

Установите ответную планку таким образом, чтоб встроенный магнит (пластиковый круг) был ниже ригеля замка. Расстояние между замком и ответной планкой должно быть не более 8 мм

Согласно инструкции подключения, подсоедините электроригельный замок YB-100S к питанию и управляющим устройствам системы контроля доступа

СОВМЕСТИМОСТЬ

Электроригельный замок YB-100S совместим с кодовыми клавиатурами, считывателями, радиоконтроллерами, кнопками выхода, с аудиодомофонами и видеодомофонами всех типов или другими устройствами систем контроля доступа.
