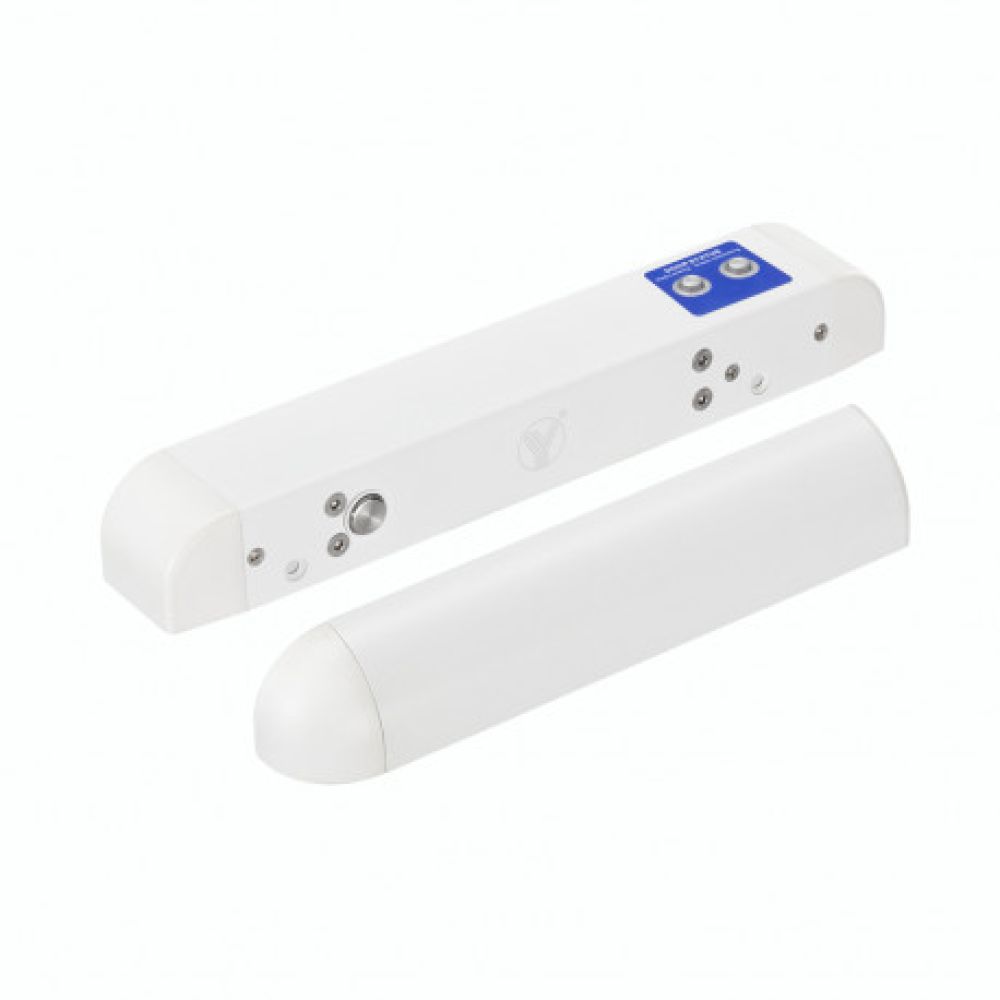

Електрорігельний замок YB-500H (LED) накладної

Електрорігельний замок YB-500H (LED) накладної

YB-500H (LED) - накладної електрорігельний замок для системи контролю доступу.

Бренд Yli Electronic.

Оснащений вбудованим таймером затримки закривання 0|3|6|або 9 сек. (Перемикається перемичками на замку).

ЩО ТАКЕ ЕЛЕКТРОРІГЕЛЬНИЙ ЗАМОК

Електрорігельний замок - пристрій для замикання дверей, управління яким відбувається за допомогою електроживлення. Замикання дверей здійснюється висувним ригелем (металевий стрижень), що входять у відповідну частину.

Як працює ЕЛЕКТРОРІГЕЛЬНИЙ ЗАМОК YB-500H (LED)

У час закриття дверей, вбудований в замок геркон реагує на магніт у повторній планці, і замикає контакт соленоїда, що висуває ригель.

в разі відключення електроживлення замок знаходиться у відкритому стані (ригель засунуть).

Відкривається замок керуючим контактом (помаранчевий провід).

ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОРІГЕЛЬНИЙ зАМОК

в автоматизованих системах контролю та управління доступом (СКУД) в офісах , бізнес-центрах, магазинах і будь-яких інших приміщеннях.

Технічні характеристики ЕЛЕКТРОРІГЕЛЬНОГО зАМКУ YB-500H (LED)

Тип замка:електрорігельний

Тип установки:накладний

Таймер затримки:0|3|6|9 сек.

Виходи:NO/COM (датчик стану двері)

Без живлення:відкритий

живлення:12V

Споживання:1000мА (робоче)|180мА (режим очікування)

Розміри:

• замок:267х45х38 мм
• планка:204х30х35 мм

Вбудований індикатор стану двері

КОМПЛЕКТАЦИЯ

• електрорігельний замок
• планка
• монтажний комплект
• інструкція

ВСТАНОВЛЕННЯ ЕЛЕКТРОРІГЕЛЬНОГО ЗАМКУ YB-500H (LED)

Налаштуйте таймер затримки (перемикається перемичками на замку).

Просвердлите отвори в дверній рамі для шурупів і закріпіть замок.

Встановіть відповідну планку таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замку . Відстань між замком і відповідною планкою повинно бути не більше 8 мм.

Згідно з інструкцією підключення, підключіть електрорігельний замок YB-500H (LED) до живлення і керуючих пристроїв системи контролю доступу.

< br>

Сумісність

Електрорігельний замок YB-500H (LED) сумісний з кодовими клавіатурами, зчитувачами, радіоконтроллер, кнопками виходу, з аудіодомофона і відеодомофонами всіх типів або іншими пристроями систем контролю доступу.
