Контролер для двох дверей U-Prox IP400 IP OSDP

Контролер для двох дверей U-Prox IP400 OSDP

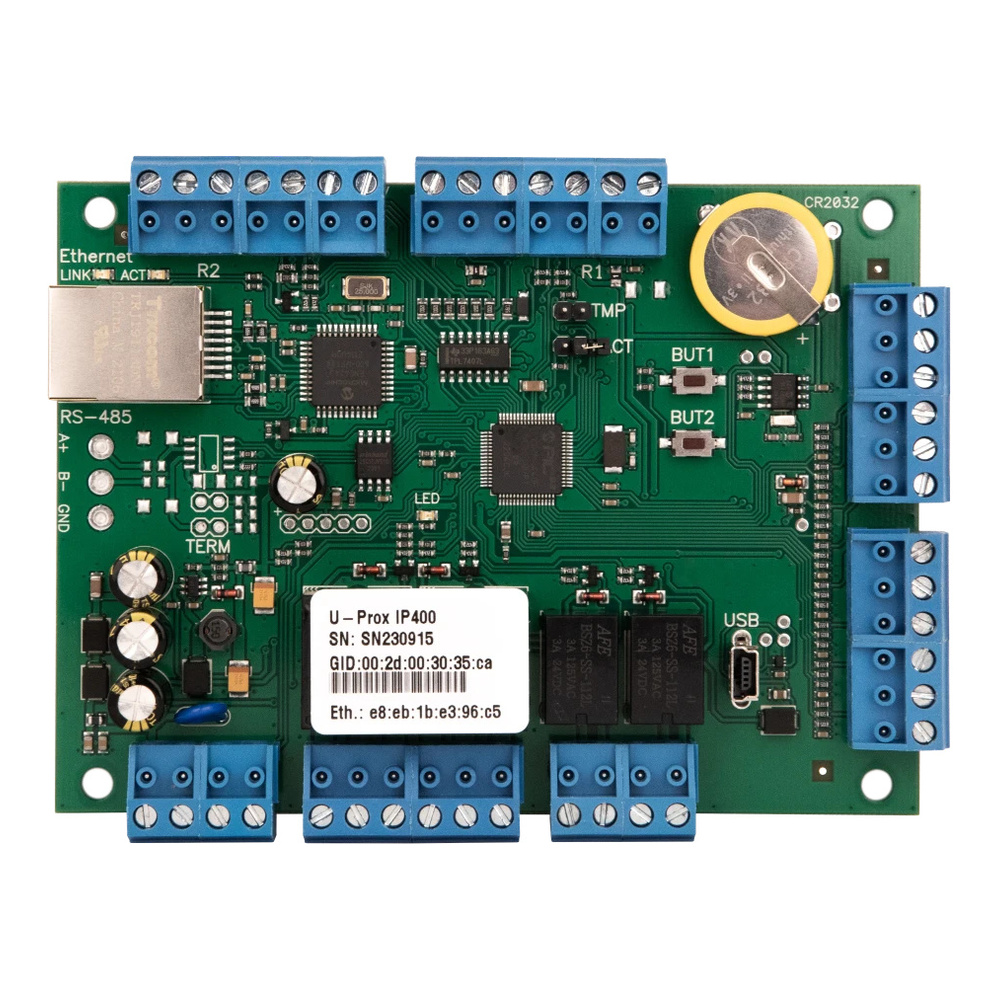

Контролер для двох дверей U-Prox IP400 OSDP призначений для побудови систем контролю доступу з підключенням зчитувачів, датчиків, кнопок та виконавчих пристроїв. Модель створена на апаратній платформі ESP32, підтримує мережеве з'єднання через Ethernet і Wi-Fi, а також інтерфейс OSDP для роботи зі зчитувачами.

Підключення зчитувачів і периферії

Для підключення обладнання передбачено два порти Wiegand, які можна використовувати зі зчитувачами або біометричними терміналами, а також один порт OSDP. Під час роботи через OSDP відстань до зчитувача може сягати 1000 м, що дає змогу враховувати значну віддаленість обладнання під час проєктування системи. Контролер також має вісім програмованих шлейфів із контролем за струмом для підключення датчиків і кнопок. Для керування виконавчими пристроями передбачено чотири реле з контактами NO, NC і COM.

Пам'ять і керування доступом

U-Prox IP400 OSDP зберігає до 47 000 подій і підтримує велику базу ідентифікаторів для організації доступу користувачів. У пам'яті передбачено до 250 тижневих розкладів, 250 часових зон і 250 вихідних днів, також підтримуються «плаваючі» розклади. Вбудований годинник реального часу дає змогу використовувати часові правила в логіці контролю доступу. Такий набір параметрів підходить для систем, де потрібно розмежовувати права проходу за розкладом і враховувати велику кількість подій.

Мережа та налаштування

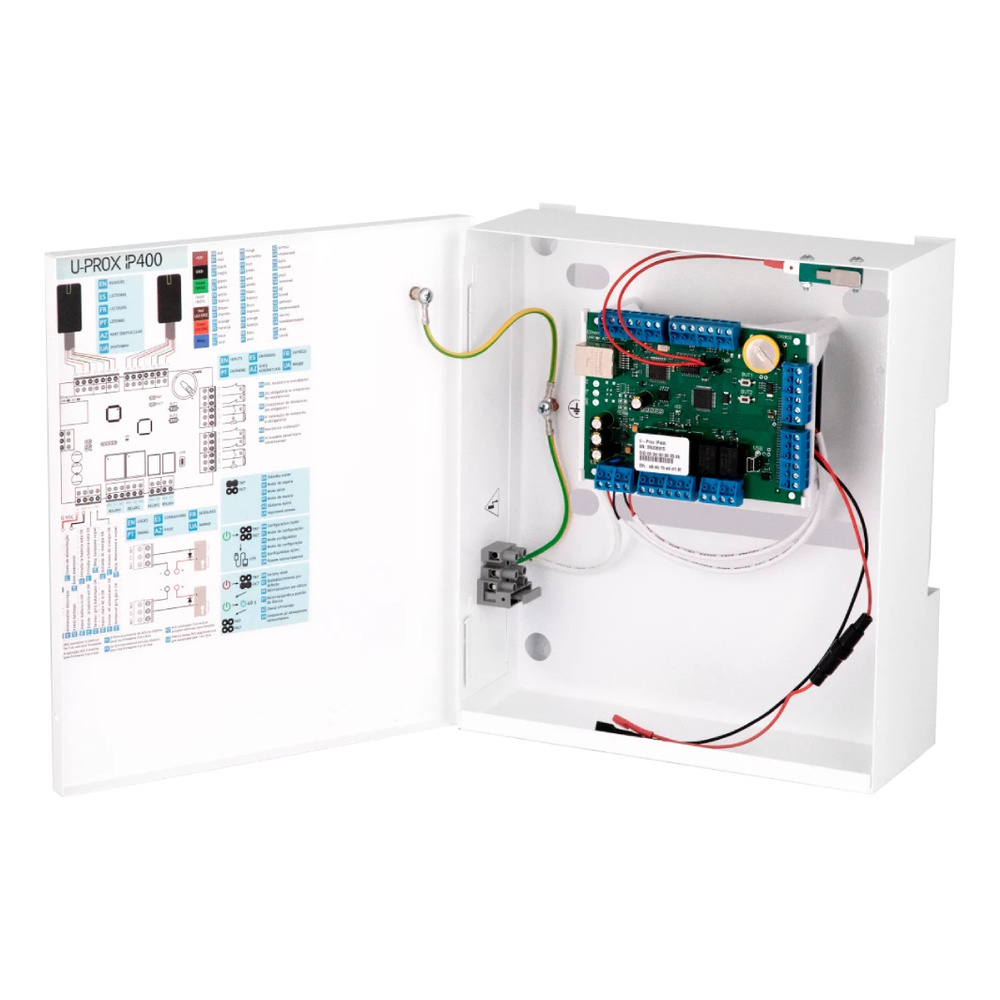

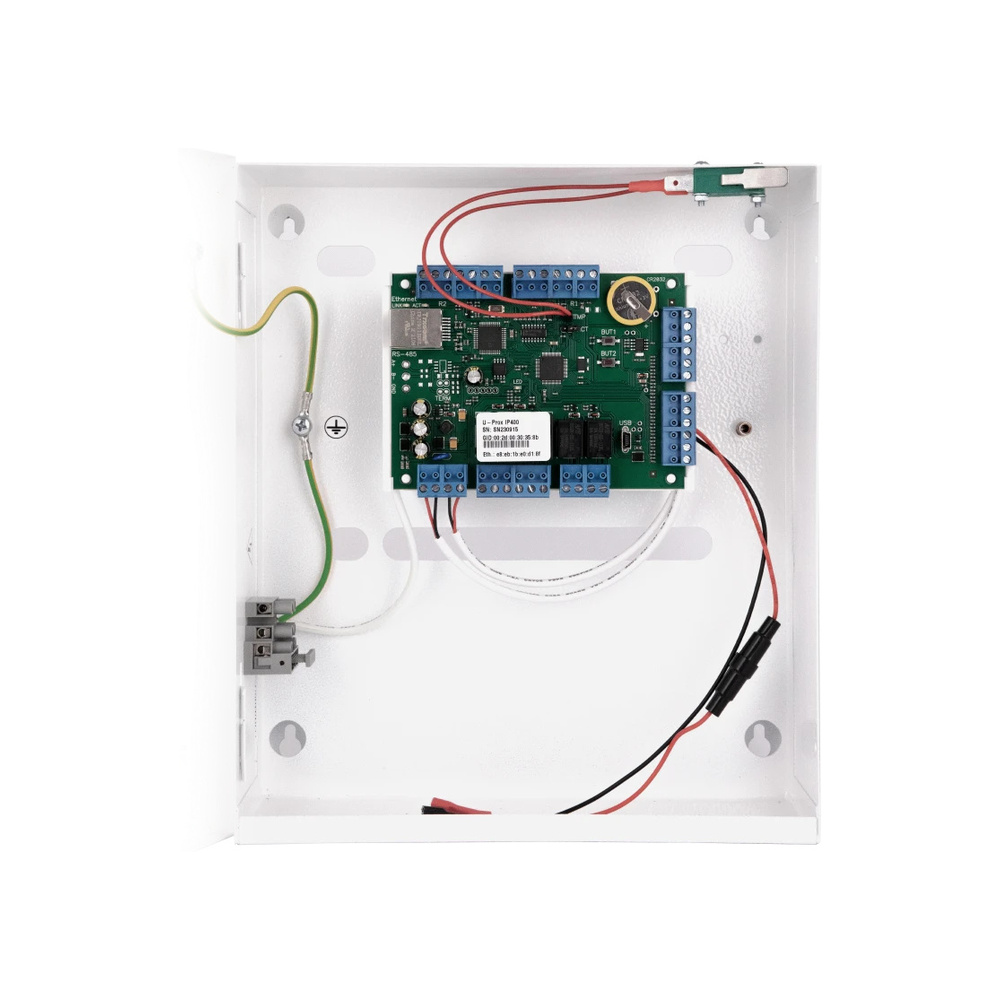

Для підключення до локальної мережі використовується Ethernet 100 Mbit через роз'єм RJ-45 або Wi-Fi IEEE 802.11 b/g/n у діапазоні 2,4 ГГц. Бездротове з'єднання підтримує режими Open, WPA, WPA2 і WEP. Початкове налаштування можна виконувати зі смартфона через BLE за допомогою мобільного конфігуратора U-PROX Config, також передбачено USB для мережевих налаштувань. У корпусі контролера передбачено місце для акумулятора 12 В 7 А·год.
