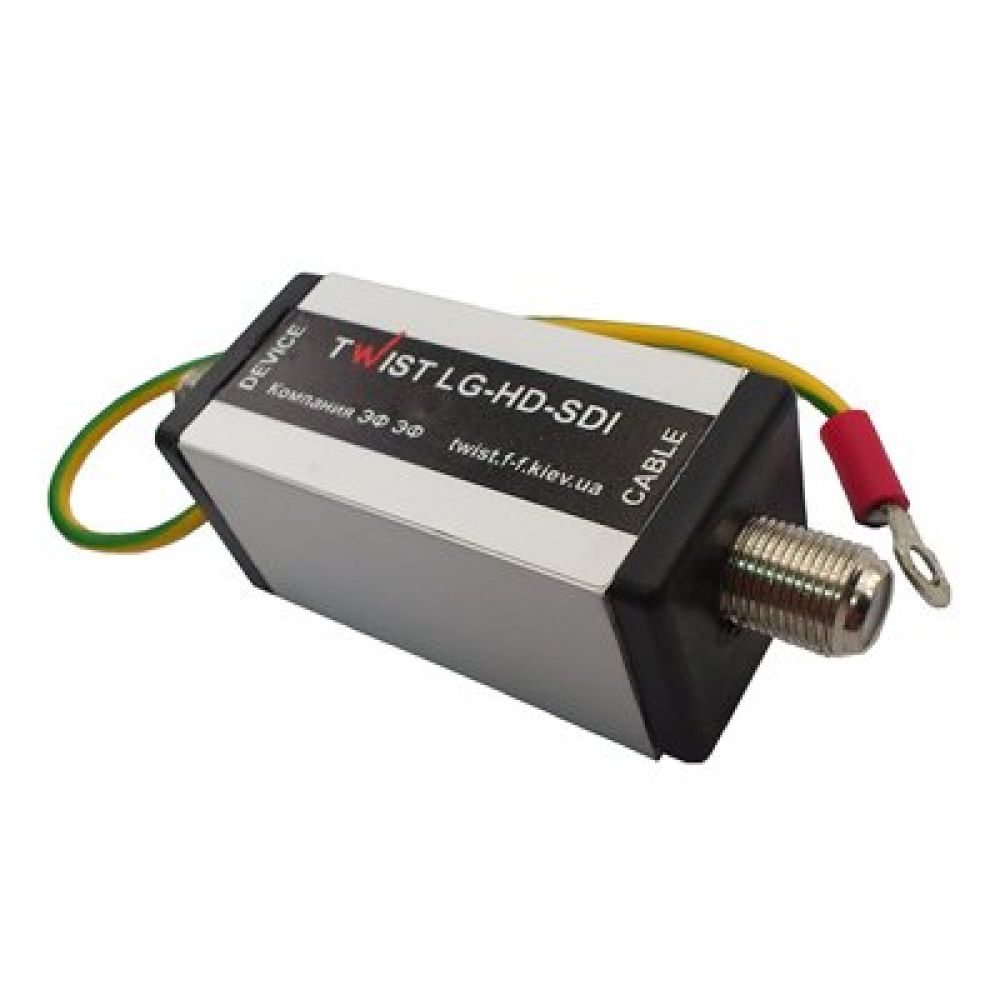

Пристрій для грозозахисту F-F Twist-LG-HD-SDI

Пристрій захисту від наведених імпульсних напруг TWIST-LG-HD-SDI

Призначення

Пристрій захисту від наведених імпульсних напруг (грозозахисту) TWIST-LG-HD-SDI використовується з коаксіальним кабелем для захисту інтерфейсів SD-SDI, ED-SDI, HD-SDI від високовольтних імпульсних перенапруг в лінії, викликаних електростатичними зарядами, грозовими розрядами, сильними електромагнітними полями, високовольтними імпульсними наводки. Для правильної роботи пристрій вимагає обов'язкового заземлення.

Технічні характеристики

1. Сумісний інтерфейс/бітрейт SD-SDI, ED-SDI, HD-SDI/143 Мбіт/c - 2,97 Гбіт/c

2. Тип роз'ємів F

3. Напруга обмеження +/- 5 В

4. Час спрацювання, не більше 2 нс

5. Допустимий імпульсний 10/1000 мкс, 8/20 мкс струм розряду в лінії 200 А, 10 кА

6. Діапазон робочих температур - 40 + 500 С

7. Габаритні розміри 77 х 25 х 25 мм

Монтаж і експлуатація

Пристрій підключається в розрив коаксіальної лінії, поруч з захищається пристроєм. Напрямок підключення має значення і вказано на корпусі приладу (Cable - до коаксіальної лінії, Device - до захищається приладу). Для захисту джерела відеосигналу (камери) і приймача (реєстратора) відеосигналу потрібно використання двох пристроїв грозозахисту.

Клема заземлення вимагає обов'язкового підключення до контуру захисного заземлення з системою вирівнювання потенціалів відповідно до чинної редакції ПУЕ.

Зануление (з'єднання з нулем токоведущей жили) заземлюючого контакту ЗАБОРОНЕНО!
