Этажный коммутатор Tantos TS-NV на 4 квартиры

Этажный коммутатор Tantos TS-NV на 4 квартиры

Этажный коммутатор TS-NV TANTOS подходит для установки в многоквартирных домах и используется как распределительный элемент в системе видеодомофонии. Устройство предназначено для подключения квартирных мониторов на одном этаже, обеспечивая корректную передачу данных и стабильную работу всей системы.

Назначение и принцип работы

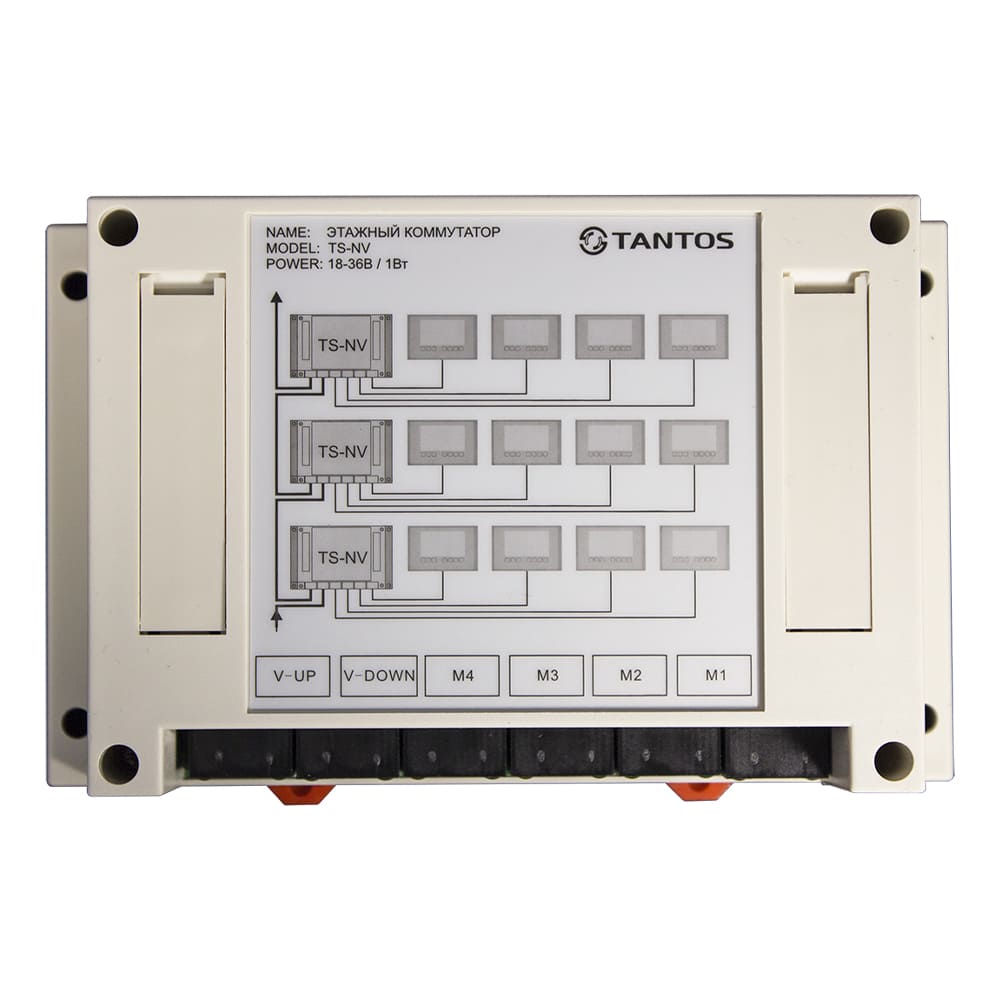

Коммутатор выполняет функцию коммутации и развязки цифровых сигналов между вызывной панелью и квартирными мониторами. Такое решение позволяет локализовать обмен данными внутри этажа и снизить влияние помех, что положительно сказывается на стабильности изображения и звука. Модель рассчитана на подключение до четырёх квартир, при этом в каждой квартире может быть установлено до четырёх мониторов.

Подключение и совместимость

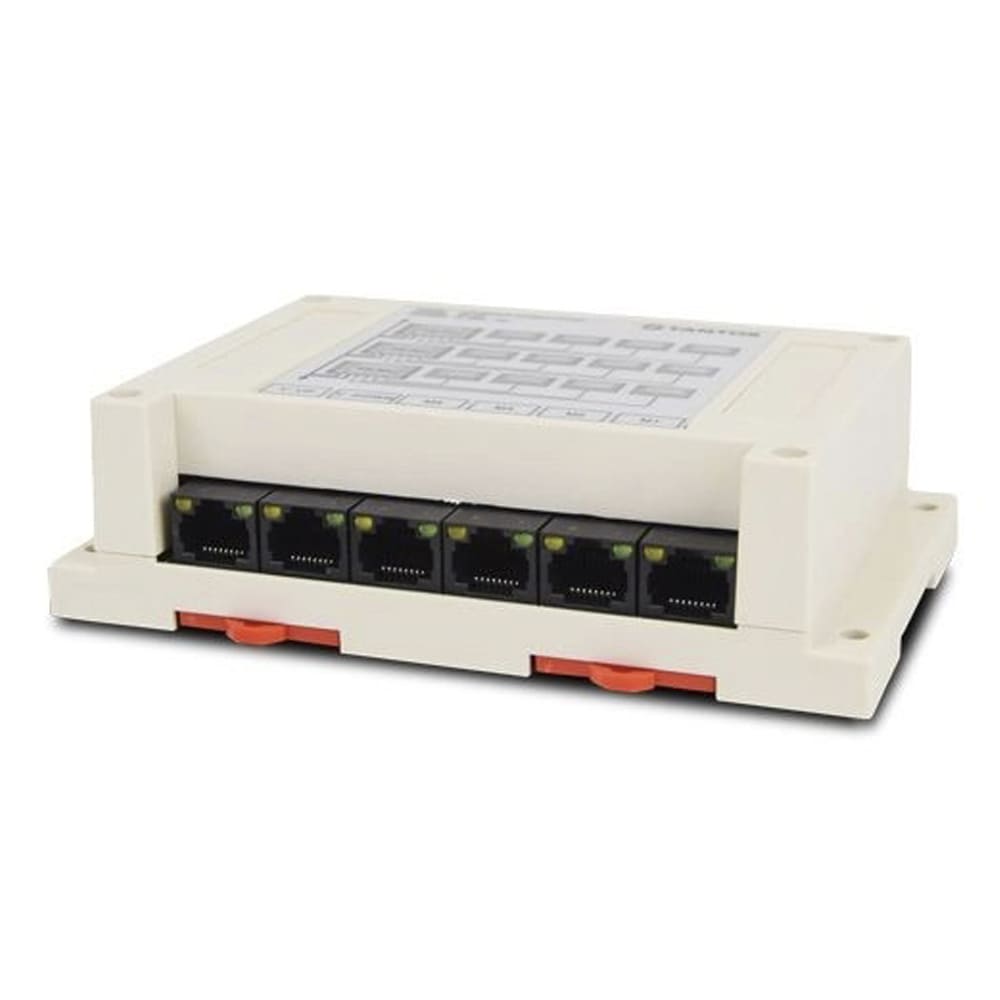

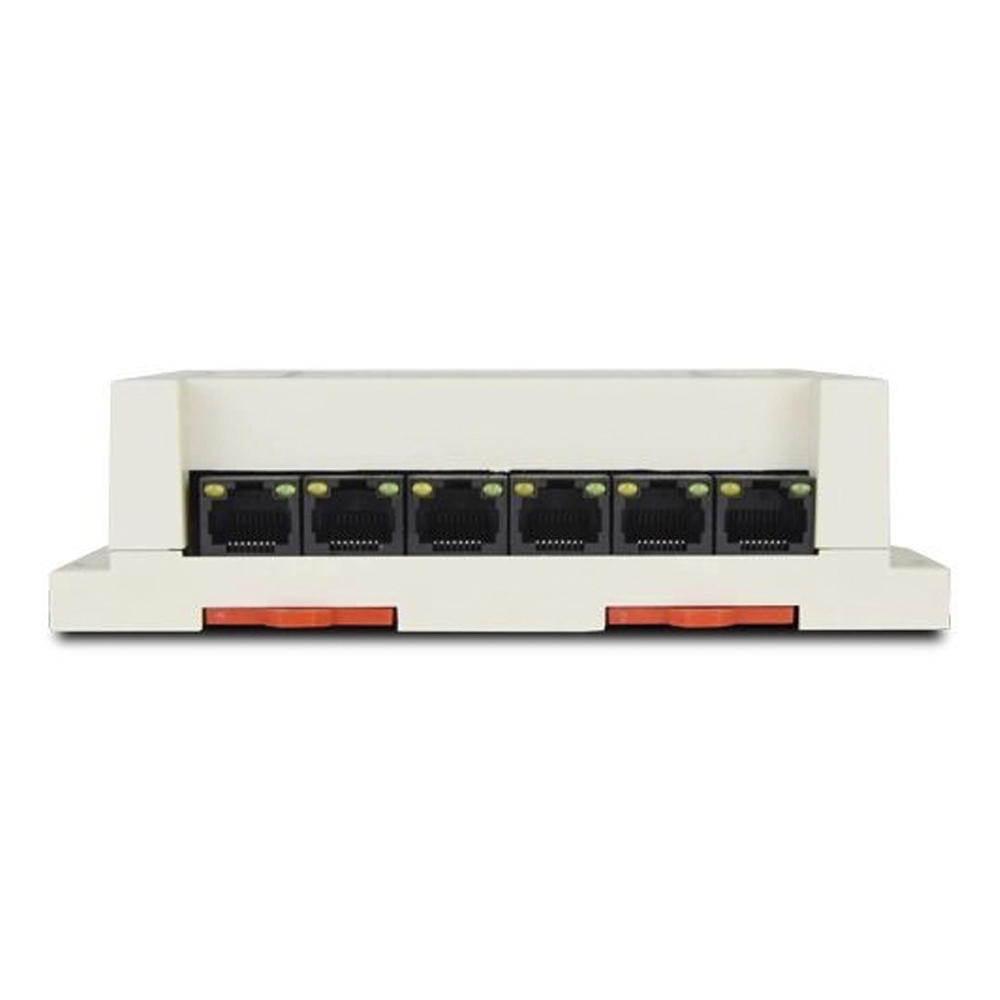

Подключение выполняется через разъёмы RJ-45 по стандарту T568B с использованием кабеля UTP категории 5, что упрощает монтаж и обслуживание. Коммутатор совместим с мониторами серии Classic и сохраняет весь их функционал без ограничений. Обмен данными в системе осуществляется по интерфейсу CAN, а общее количество устройств в одной системе может достигать 99.

Монтаж и эксплуатация

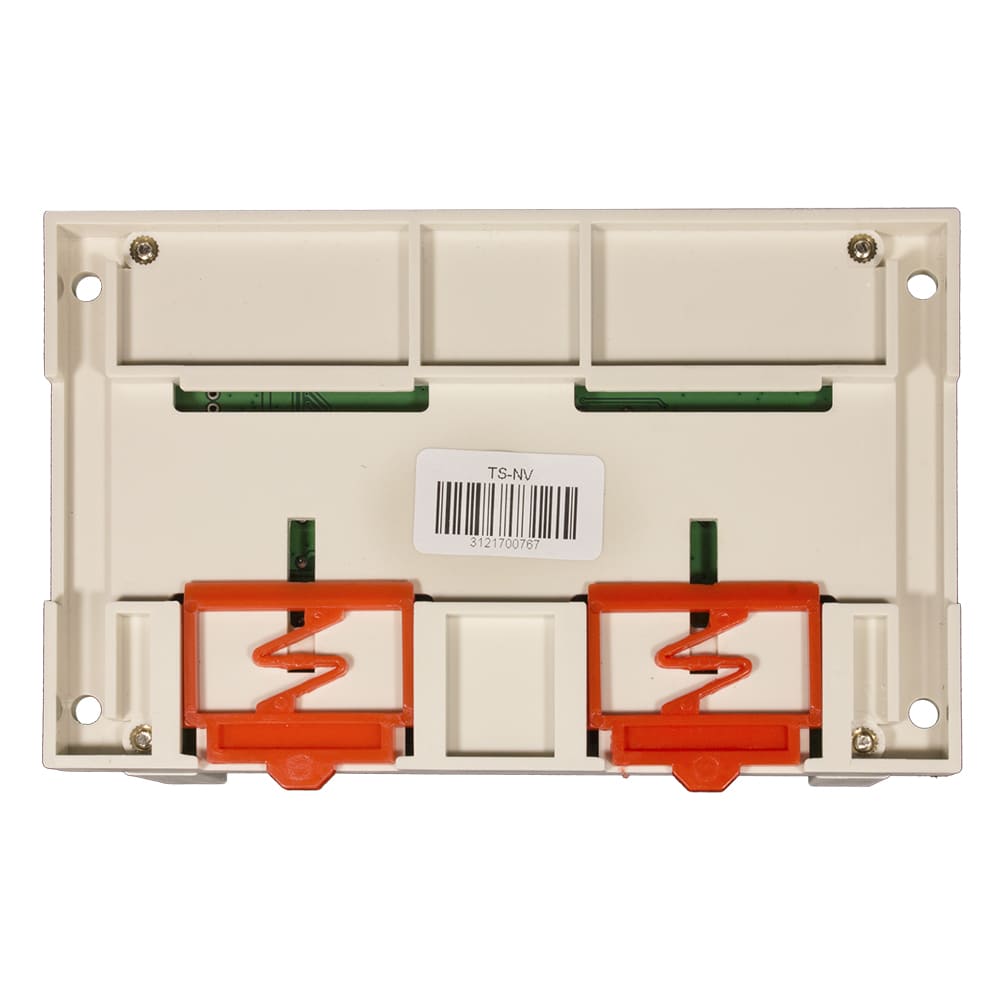

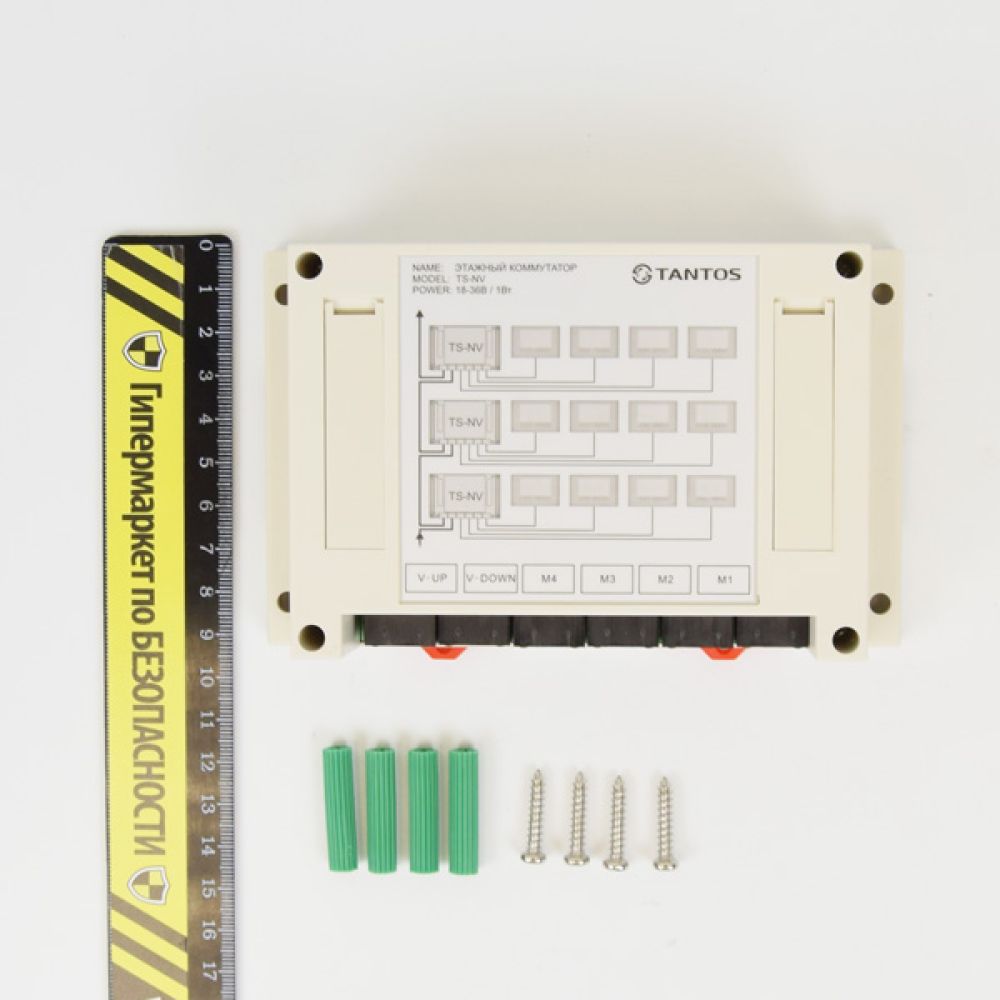

TS-NV поддерживает установку на DIN-рейку или накладной монтаж, благодаря чему его удобно размещать в этажных щитах. Питание подаётся в диапазоне 18–36 В, потребление тока составляет 50 мА в активном режиме и 30 мА в режиме ожидания. Устройство стабильно работает при температурах от −30 до +50 °C. Компактные размеры 145 × 90 × 40 мм и небольшой вес 191 г делают коммутатор удобным для установки даже в ограниченном пространстве.
