Cчитыватель банковских карт Шериф KZ-1121-M
Дальность считывания | н.д. |
Индикация | световая |
Материал корпуса | металл / антивандальный |
Считыватель банковских карт KZ-1121-M с магнитной полосой. Материал корпуса – металл.
Совместим с оборудованием СКУД:
контроллер ограничения доступа к банкомату KZ-04;
контроллер управления шлюзом KZ-05;
светодиодная мнемосхема MNEMO-KZ
НАЗНАЧЕНИЕ
Предназначен для считывания идентификационной информации со второй дорожки пластиковой банковской карты с магнитной полосой при ручном перемещении карты в считывателе. Состояние прохода идентифицируется двухцветным светодиодным индикатором.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Формат магнитной полосы: ISO-7811
- Скорость проведения карты: от 10 до 120 см/сек
- Нормативный ресурс: 500000 циклов
- Толщина считываемых карт: 0,76±0,08мм
- Максимальное расстояние от считывания до контроллера: 50 м
- Напряжение питания: 5В±5%
- Ток потребления: 0,01А
- Размеры: 33х105х33мм
- Вес: 240г
УСТАНОВКА СЧИТЫВАТЕЛЯ KZ-1121-M
Установить считыватель на вертикальной поверхности, светодиодным индикатором вверх и вправо. Установку проводить при отключенном питании. От считывателя до ближайших посторонних предметов должно быть: не менее 70 мм сверху и снизу, не менее 40 мм слева.
Произвести разметку под отверстия крепления основания и вывод кабеля и просверлить отверстия необходимых размеров.

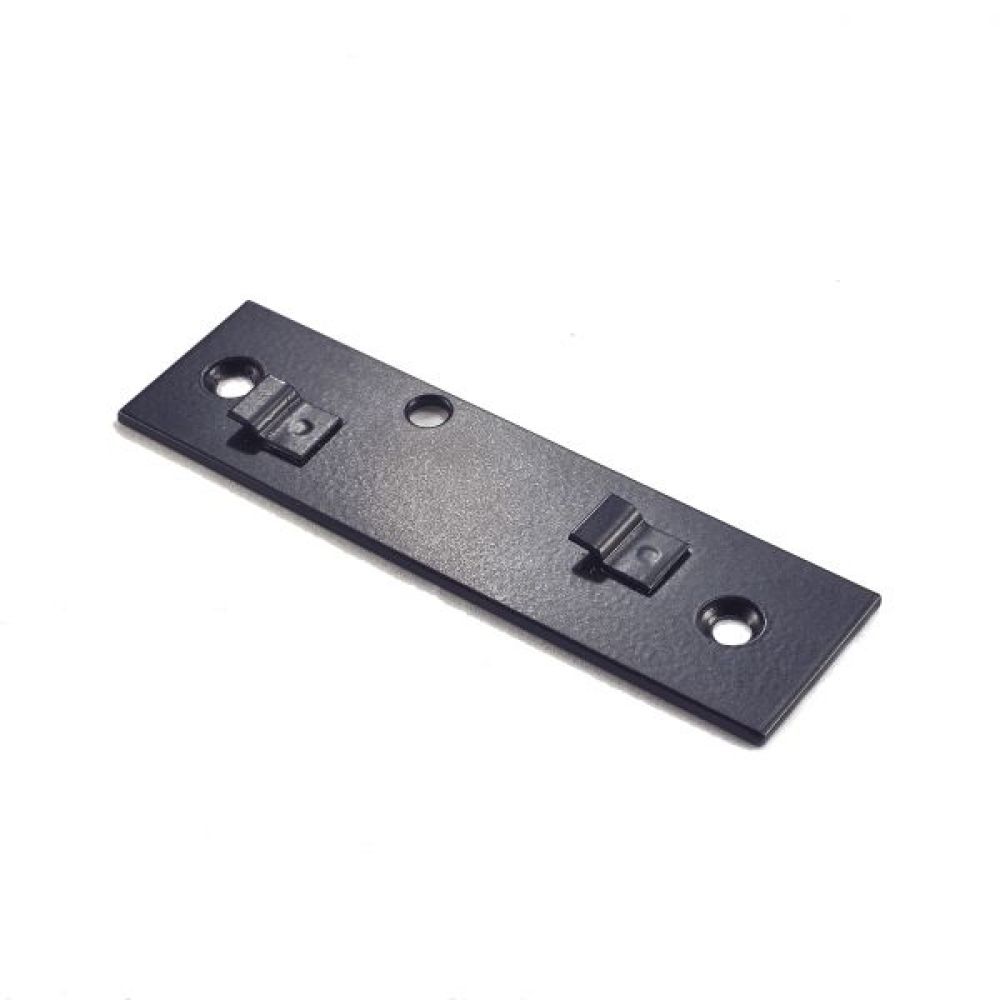

Закрепить основание шурупами.
Продеть кабель в отверстие основания.
Прижать считыватель к основанию, выбирая лишний провод.
Сдвинуть считыватель вниз до фиксации.
Если длины выходного провода не хватает, рекомендуется использовать кабель «витая пара» UTP CAT.5. Все свободные провода кабеля соединить с выводом ОБЩ контроллера. Расстояние между считывателем и контроллером KZ-04 при монтаже кабеля категории UTP5 – до 50м.
На ровной гладкой поверхности возле считывателя закрепить табличку с информацией об ориентации магнитной карты при считывании.
КОМПЛЕКТАЦИЯ
- Считыватель.
- Основание.
- Ключ.
- Информационная наклейка.
- Комплект крепежных элементов.
- Руководство по эксплуатации.
