24-портовый управляемый PоE коммутатор Ruijie Reyee RG-NBS5100-24GT4SFP-P

24-портовый управляемый PoE коммутатор Ruijie Reyee RG-NBS5100-24GT4SFP-P

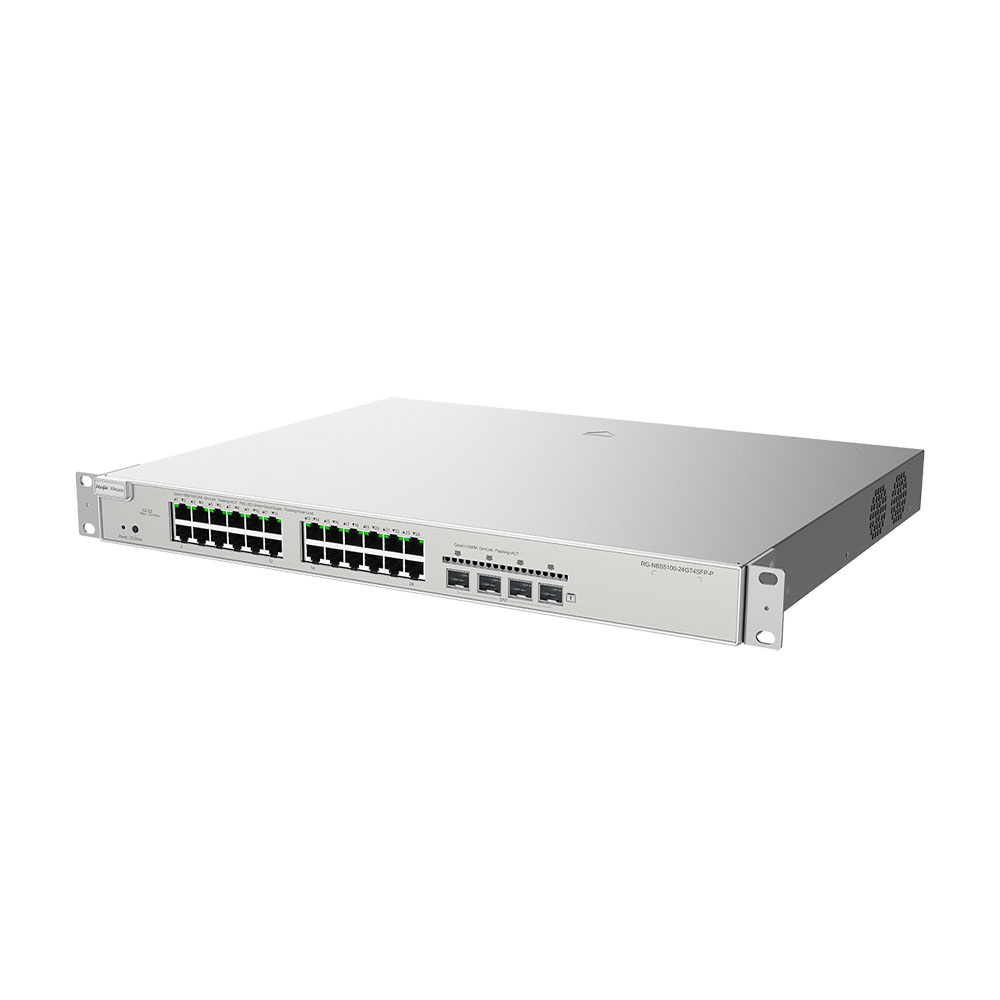

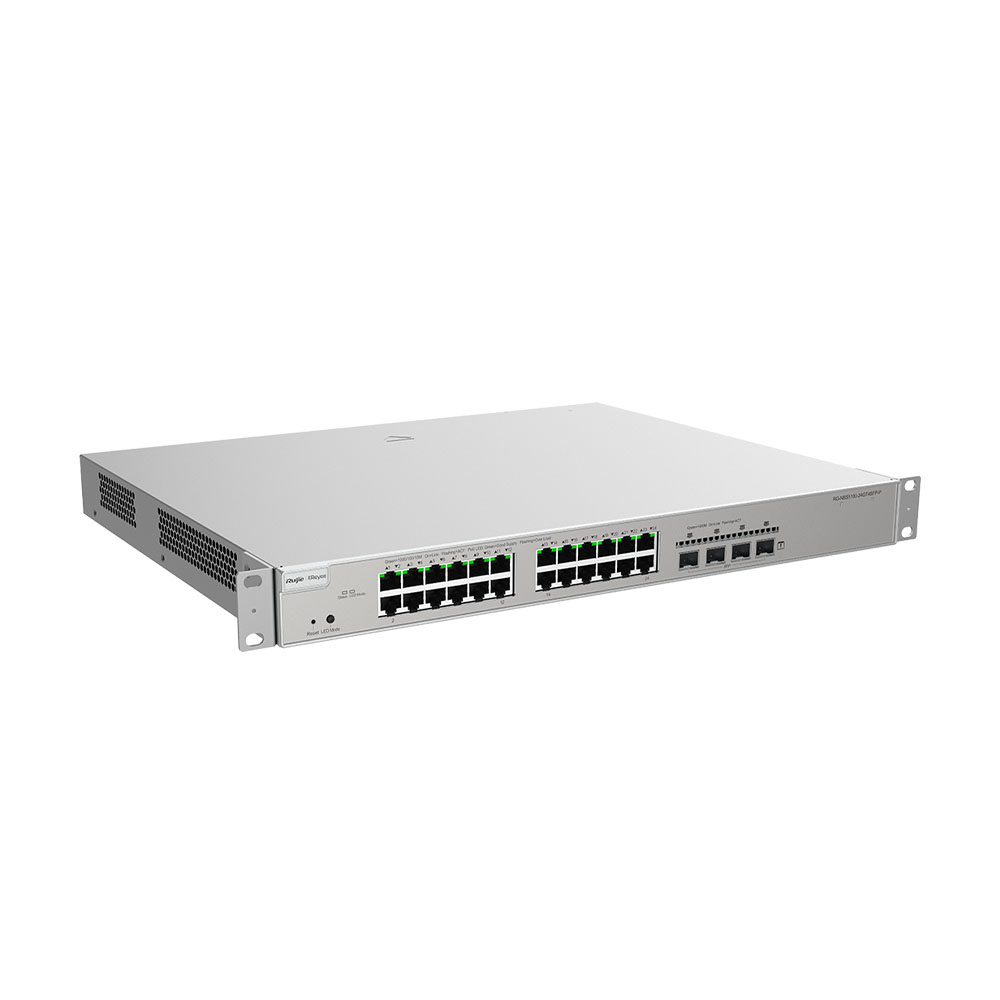

Ruijie Reyee RG-NBS5100-24GT4SFP-P — управляемый коммутатор уровня Layer 3 с поддержкой PoE+, предназначенный для построения корпоративных сетей, систем видеонаблюдения, подключения точек доступа Wi-Fi, IP-телефонии и другого сетевого оборудования. Модель оснащена 24 гигабитными портами RJ45 с поддержкой PoE/PoE+ и 4 гигабитными слотами SFP для подключения оптических линий связи. Общий бюджет PoE составляет 370 Вт, что позволяет одновременно обеспечивать питанием большое количество подключённых устройств без использования дополнительных источников питания. Коммутатор поддерживает функции маршрутизации Layer 3, расширенные механизмы безопасности, VLAN, QoS и облачное управление через платформу Ruijie Cloud.

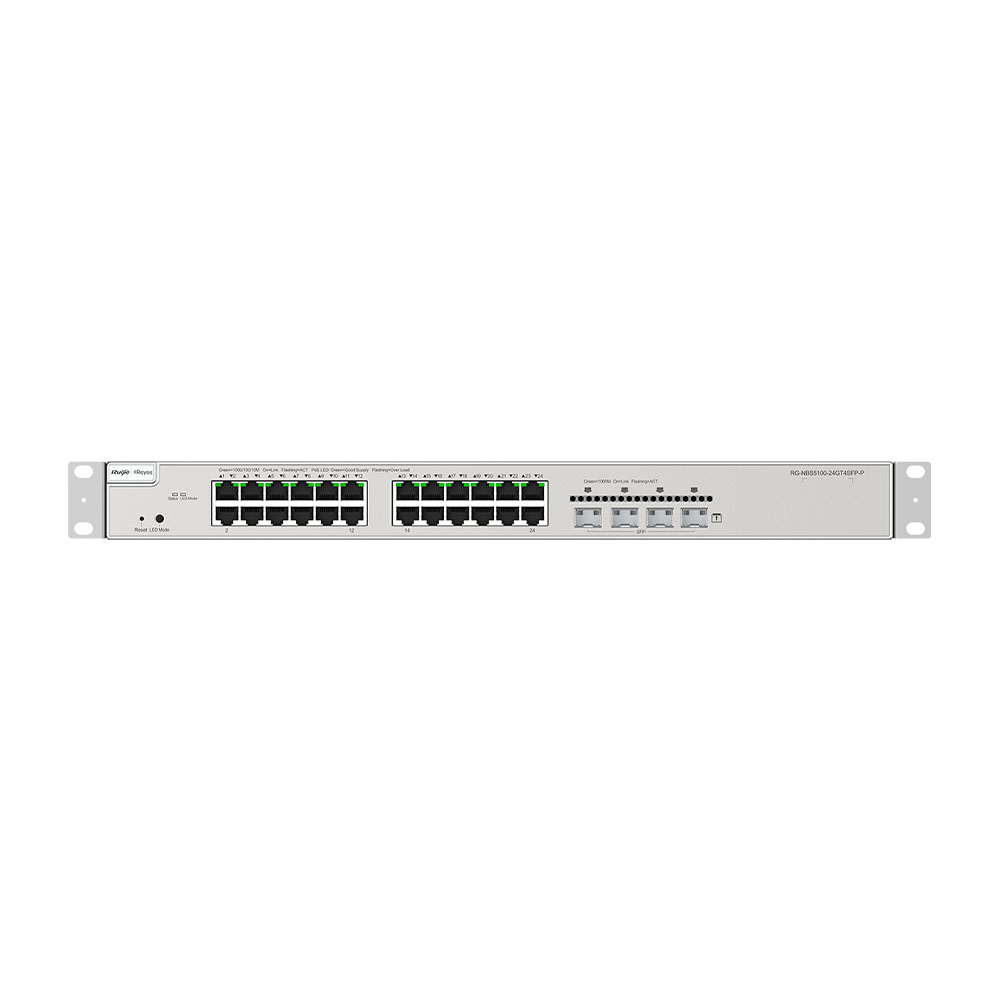

24 гигабитных PoE-порта и 4 оптических интерфейса SFP

Коммутатор оборудован двадцатью четырьмя портами 10/100/1000Base-T с поддержкой стандартов IEEE 802.3af и IEEE 802.3at. Все порты могут одновременно передавать данные и питание по одному кабелю Ethernet, что упрощает монтаж сетевой инфраструктуры и сокращает затраты на прокладку отдельных линий электропитания. Для организации магистральных подключений и соединения удалённых сетевых узлов предусмотрены четыре порта SFP.

Бюджет PoE составляет 370 Вт, что позволяет использовать коммутатор для построения масштабных систем видеонаблюдения и беспроводных сетей. Поддерживается автоматическое определение совместимых устройств и подача питания в соответствии с требованиями подключённого оборудования.

Производительность и возможности уровня Layer 3

RG-NBS5100-24GT4SFP-P обладает коммутационной способностью 56 Гбит/с и производительностью пересылки пакетов 41,66 Mpps. Такие характеристики позволяют обрабатывать значительные объёмы сетевого трафика и обеспечивать стабильную работу сети при большом количестве одновременных подключений.

Коммутатор поддерживает статическую маршрутизацию IPv4 и IPv6, до 500 статических маршрутов IPv4 и до 128 маршрутов IPv6. Также реализована поддержка протоколов динамической маршрутизации OSPFv2 и OSPFv3, что позволяет использовать устройство в сетях со сложной структурой и большим количеством сегментов.

VLAN, QoS и управление трафиком

Модель поддерживает до 4094 VLAN в соответствии со стандартом IEEE 802.1Q. Доступны Voice VLAN для IP-телефонии, настройка VLAN на пользовательских портах и разделение сети на отдельные логические сегменты. Такой подход помогает повысить уровень безопасности и оптимизировать передачу данных между различными службами и подразделениями.

Для приоритизации трафика предусмотрены механизмы QoS с классификацией пакетов по 802.1p и DSCP. Поддерживаются алгоритмы обработки очередей SP, WRR и SP+WRR. Коммутатор также поддерживает Jumbo Frame до 9216 байт, агрегацию каналов LACP и статическое объединение портов для увеличения пропускной способности сети.

Безопасность корпоративного уровня

Для защиты сети реализована поддержка аутентификации RADIUS и 802.1X, включая проверку пользователей по MAC-адресу и портовую аутентификацию. Поддерживаются Guest VLAN, фильтрация MAC-адресов, привязка IP-MAC-портов, DHCP Snooping, ARP Anti-Spoofing и IP Source Guard.

Коммутатор поддерживает стандартные и расширенные ACL для IPv4, IPv6 и MAC-адресов, контроль широковещательных штормов, контроль многоадресного трафика, защиту от неизвестного одноадресного трафика и политику защиты процессора CPU Protection Policy. Эти механизмы помогают предотвращать несанкционированный доступ и повышают стабильность работы сети.

Функции для систем видеонаблюдения и облачное управление

Устройство поддерживает автоматическое обнаружение IP-камер и функцию PoE Watchdog, которая контролирует состояние подключённых PoE-устройств. В случае потери связи с камерой или другим оборудованием коммутатор может автоматически перезапустить питание соответствующего порта для восстановления работоспособности.

Согласно спецификации, коммутатор способен обслуживать до 350 камер с кодеком H.265 при суммарном потоке 200 Мбит/с или до 170 камер при потоке 400 Мбит/с. Для администрирования доступны веб-интерфейс, платформа Ruijie Cloud, приложение Ruijie Reyee, SNMP v1/v2c/v3, Syslog, зеркалирование портов, мониторинг таблицы ARP и контроль конфликтов IP-адресов.

Конструкция и эксплуатация

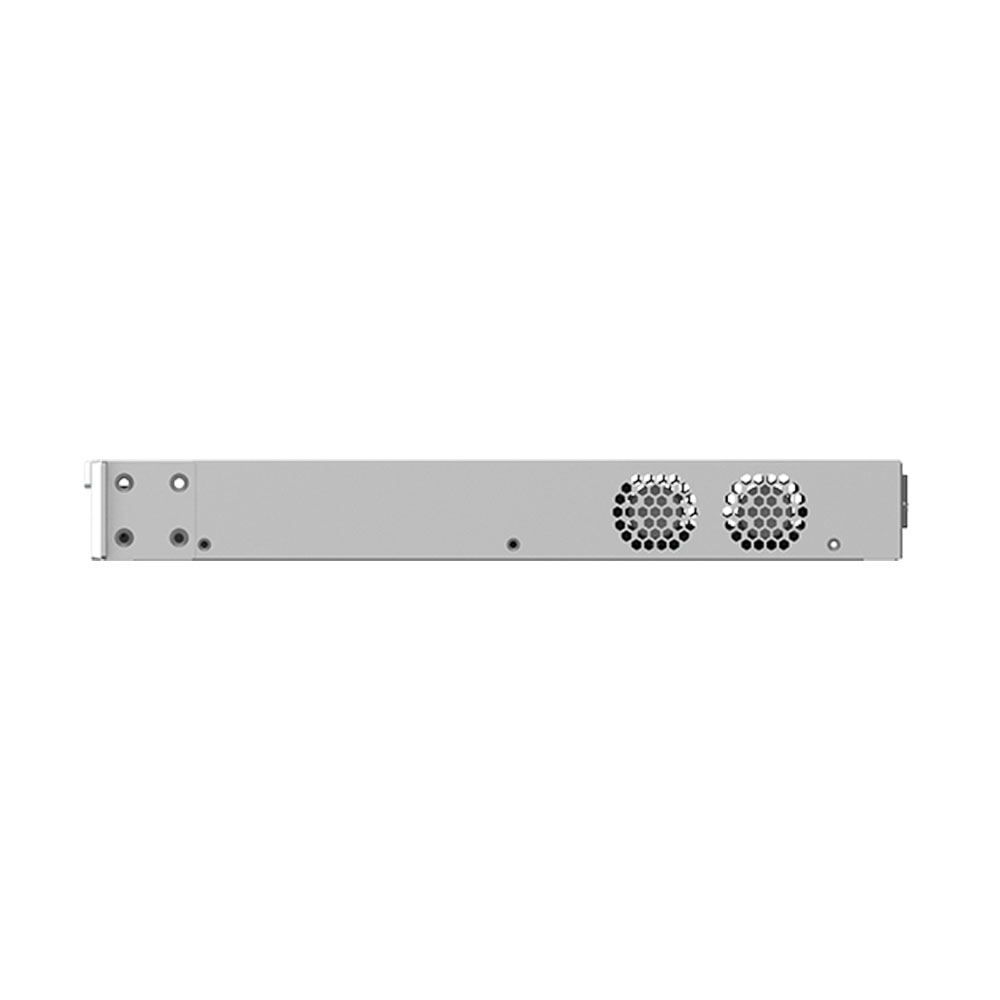

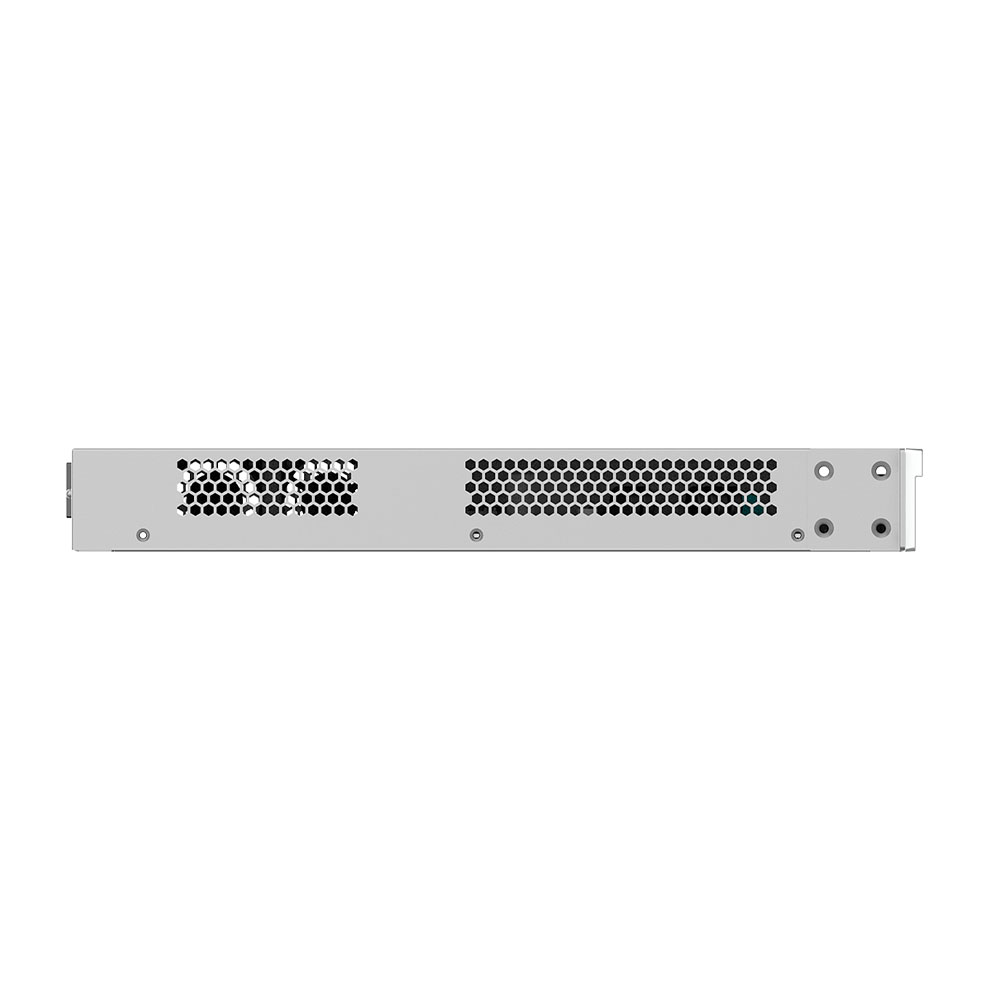

Коммутатор выполнен в металлическом корпусе размером 440 × 357,6 × 43,6 мм и предназначен для установки в телекоммуникационную стойку. Для охлаждения используются два встроенных вентилятора с направлением воздушного потока слева направо. Уровень шума составляет 49 дБ при температуре окружающей среды 25°C.

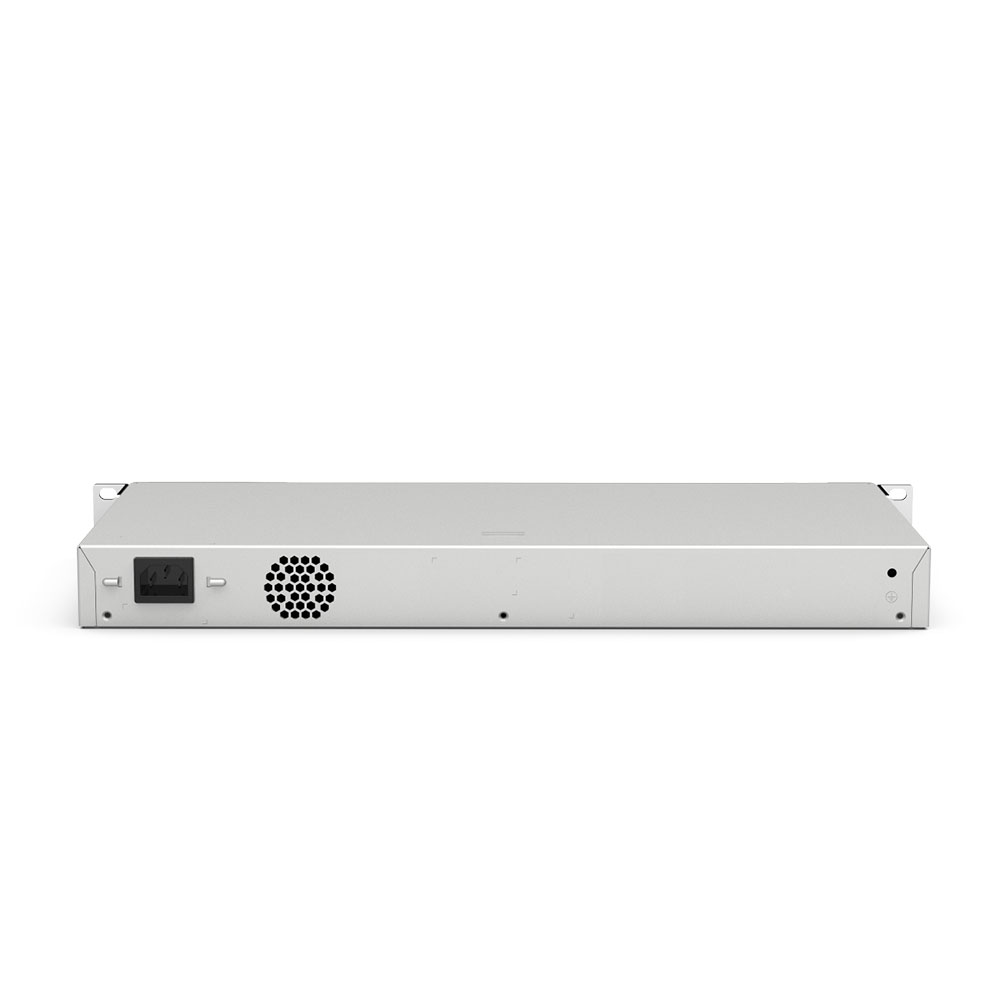

Питание осуществляется от встроенного блока питания с диапазоном входного напряжения 100–240 В AC. Максимальное энергопотребление составляет 42,48 Вт без нагрузки PoE и до 431,8 Вт при полном использовании PoE-бюджета. Коммутатор работает при температуре от 0°C до +50°C и поддерживает эксплуатацию на высоте до 5000 метров над уровнем моря.

Защита от электростатических разрядов составляет до 8 кВ через воздух и до 6 кВ при контактном воздействии. Сервисные порты и разъём питания имеют защиту от импульсных перенапряжений до ±6 кВ. Средняя наработка на отказ достигает 400 000 часов, что позволяет использовать оборудование в режиме непрерывной круглосуточной эксплуатации.
