10-портовый неуправляемый PoE коммутатор ONV H1108PSD

10-портовый неуправляемый PoE-коммутатор ONV H1108PSD

ONV H1108PSD — неуправляемый PoE-коммутатор, предназначенный для построения сетей видеонаблюдения, подключения IP-камер, беспроводных точек доступа, IP-телефонов, систем видеодомофонии и другого оборудования с поддержкой технологии PoE. Модель оснащена восемью портами Fast Ethernet с поддержкой PoE+ и двумя uplink-портами Fast Ethernet RJ45 для подключения к магистральной сети. Коммутатор поддерживает функцию PoE Watchdog, которая автоматически восстанавливает работу подключённых устройств при потере связи. Устройство работает по принципу Plug and Play, не требует настройки и подходит для использования в гостиницах, учебных заведениях, торговых объектах, на производственных предприятиях, в офисах и на других объектах малого и среднего бизнеса.

8 PoE-портов и 2 uplink-порта

Коммутатор оборудован восемью портами 10/100Base-TX с поддержкой передачи данных и питания по одному кабелю Ethernet. Все PoE-порты соответствуют стандартам IEEE 802.3af и IEEE 802.3at и обеспечивают мощность до 30 Вт на один порт. Для подключения к магистральной сети предусмотрены два uplink-порта 10/100Base-TX RJ45, предназначенные для передачи данных без поддержки PoE.

Общий бюджет PoE составляет 120 Вт. Коммутатор автоматически определяет совместимые устройства и подаёт питание только на оборудование с поддержкой стандартов IEEE 802.3af/at, исключая подачу напряжения на устройства без поддержки технологии PoE.

PoE Watchdog и режим передачи до 250 метров

Для портов с 1 по 8 по умолчанию активирована функция PoE Watchdog. Коммутатор непрерывно контролирует состояние передачи данных и при потере связи автоматически перезапускает питание соответствующего PoE-порта. Благодаря этому работа IP-камеры или другого подключённого оборудования восстанавливается без участия оператора и без влияния на работу остальных устройств сети.

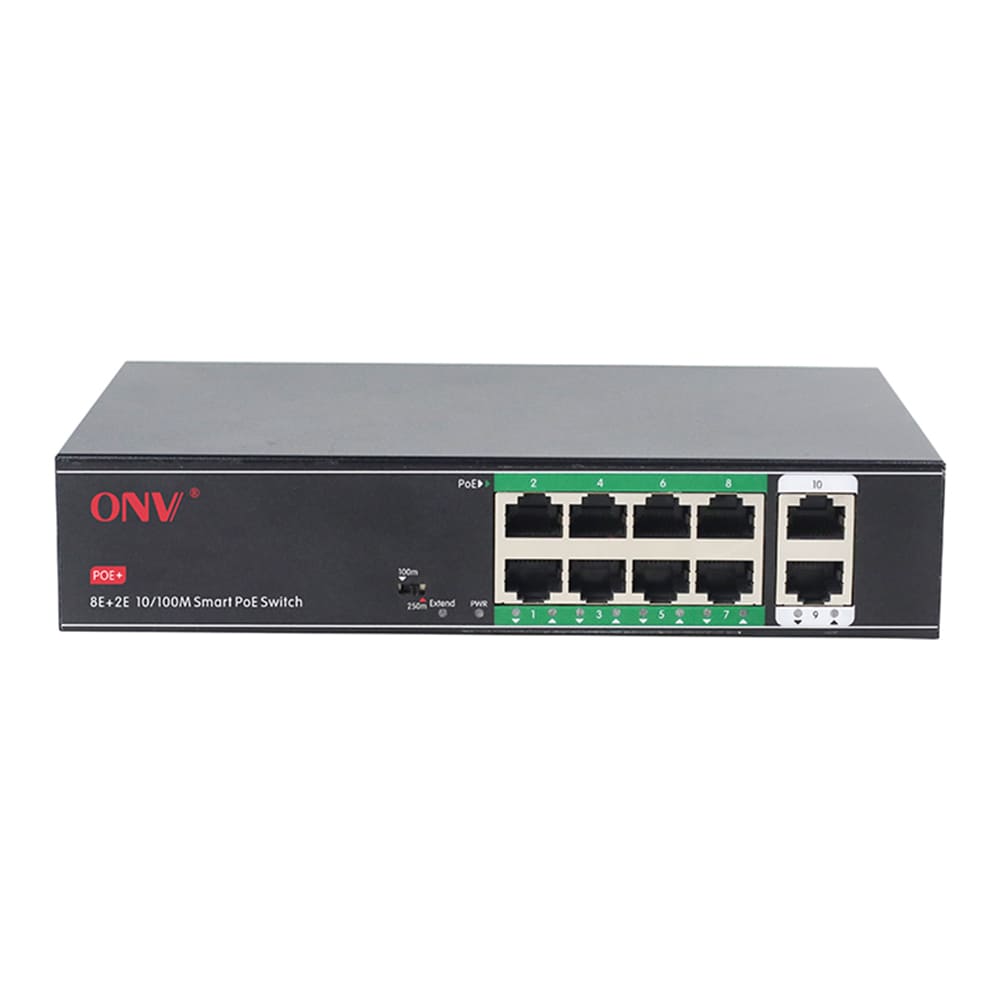

На корпусе предусмотрен функциональный переключатель, который позволяет включить режим увеличенной дальности передачи данных. После его активации порты с 1 по 8 работают на скорости 10 Мбит/с и поддерживают передачу данных на расстояние до 250 метров по кабелю витой пары. Одновременно активируется режим физической изоляции VLAN, который ограничивает обмен данными между PoE-портами и помогает повысить безопасность сети.

Производительность сети

ONV H1108PSD использует архитектуру коммутации Store-and-Forward и обеспечивает передачу данных на полной скорости портов без блокировок. Коммутационная способность устройства составляет 2 Гбит/с, а производительность пересылки пакетов достигает 1,488 Mpps.

Коммутатор поддерживает автоматическое определение скорости соединения, автоматический выбор режима MDI/MDI-X, полнодуплексную передачу данных по стандарту IEEE 802.3x и полудуплексный режим с функцией Backpressure. Таблица MAC-адресов рассчитана на хранение до 2000 записей, объём буферной памяти составляет 1,25 МБ, а также поддерживается передача Jumbo Frame размером до 1536 байт.

Надёжное питание и удобство эксплуатации

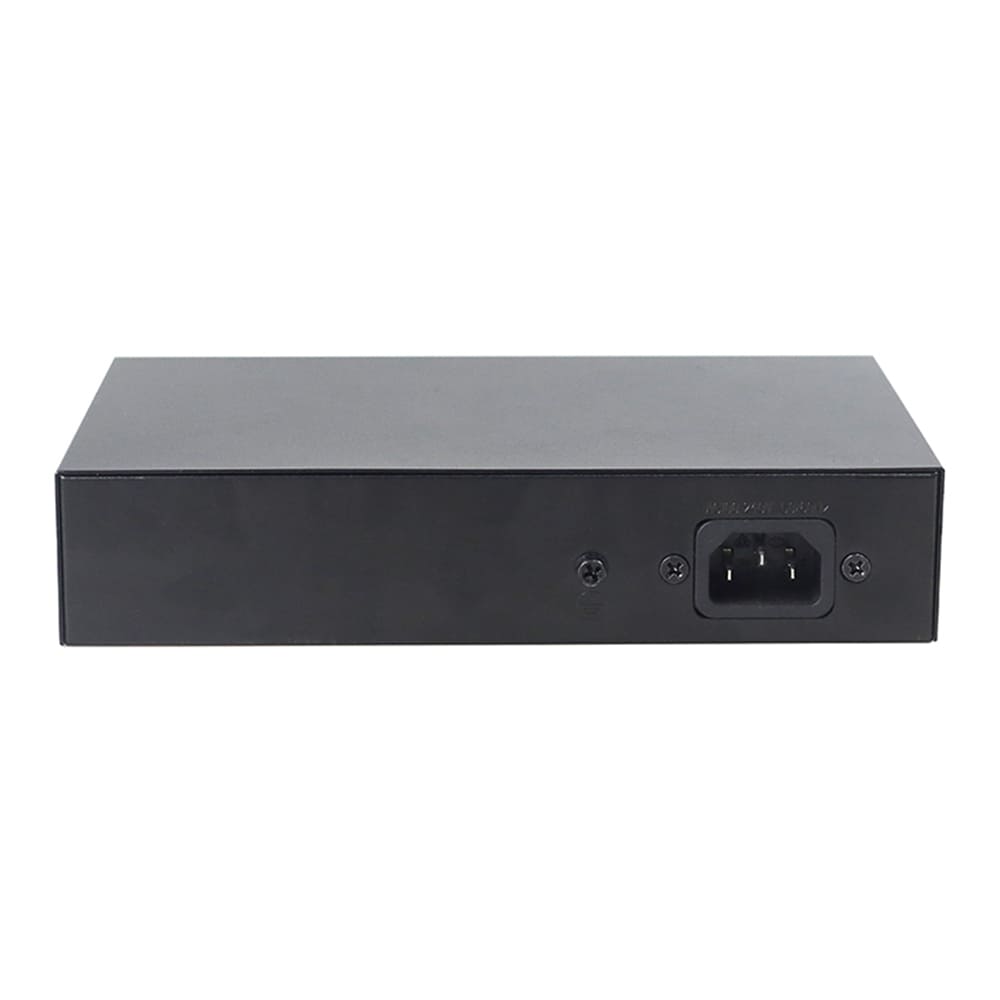

Коммутатор оснащён встроенным блоком питания, рассчитанным на длительную круглосуточную работу. Максимальное энергопотребление при полной нагрузке не превышает 120 Вт, а потребление в режиме ожидания составляет менее 5 Вт. Питание осуществляется от сети переменного тока 100–240 В с частотой 50–60 Гц.

Благодаря конструкции Plug and Play устройство полностью готово к эксплуатации сразу после подключения питания и сетевых кабелей. Светодиодные индикаторы отображают состояние питания, активность сетевых соединений, работу PoE и выбранный режим передачи данных, что упрощает контроль состояния оборудования.

Конструкция и эксплуатация

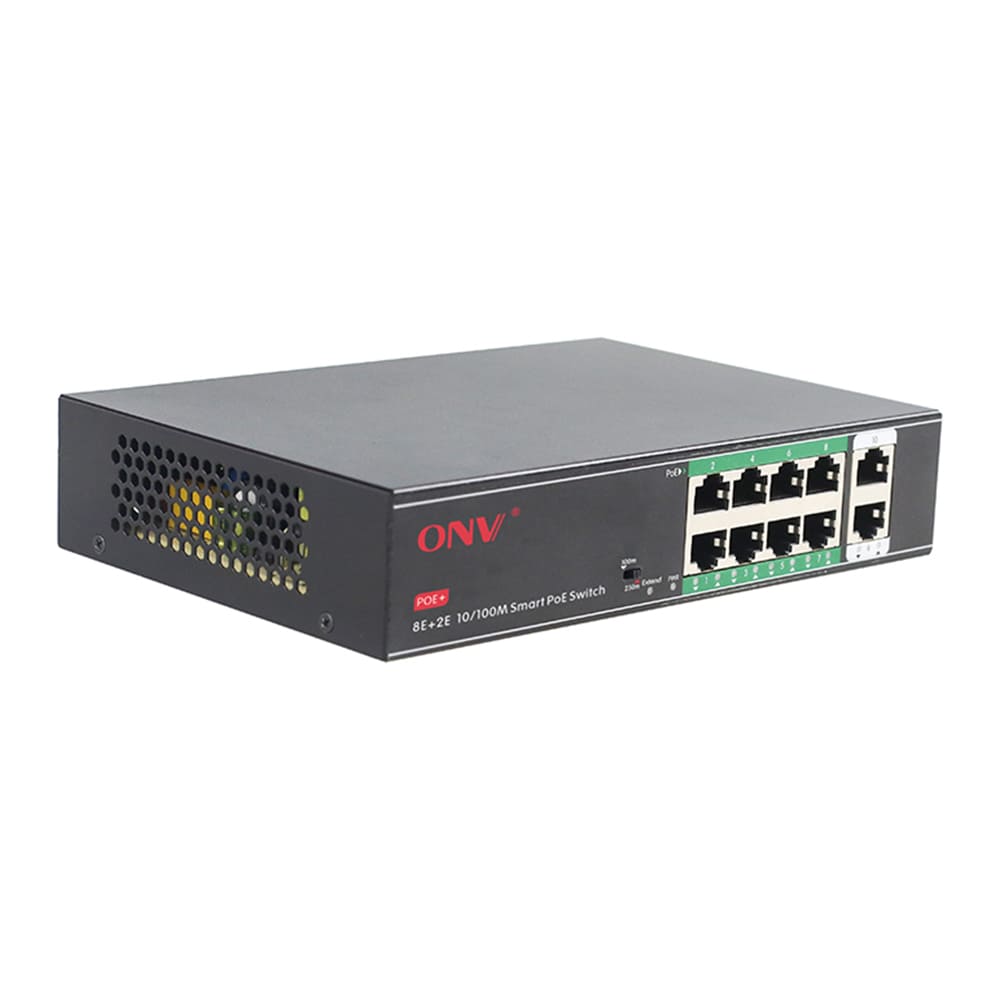

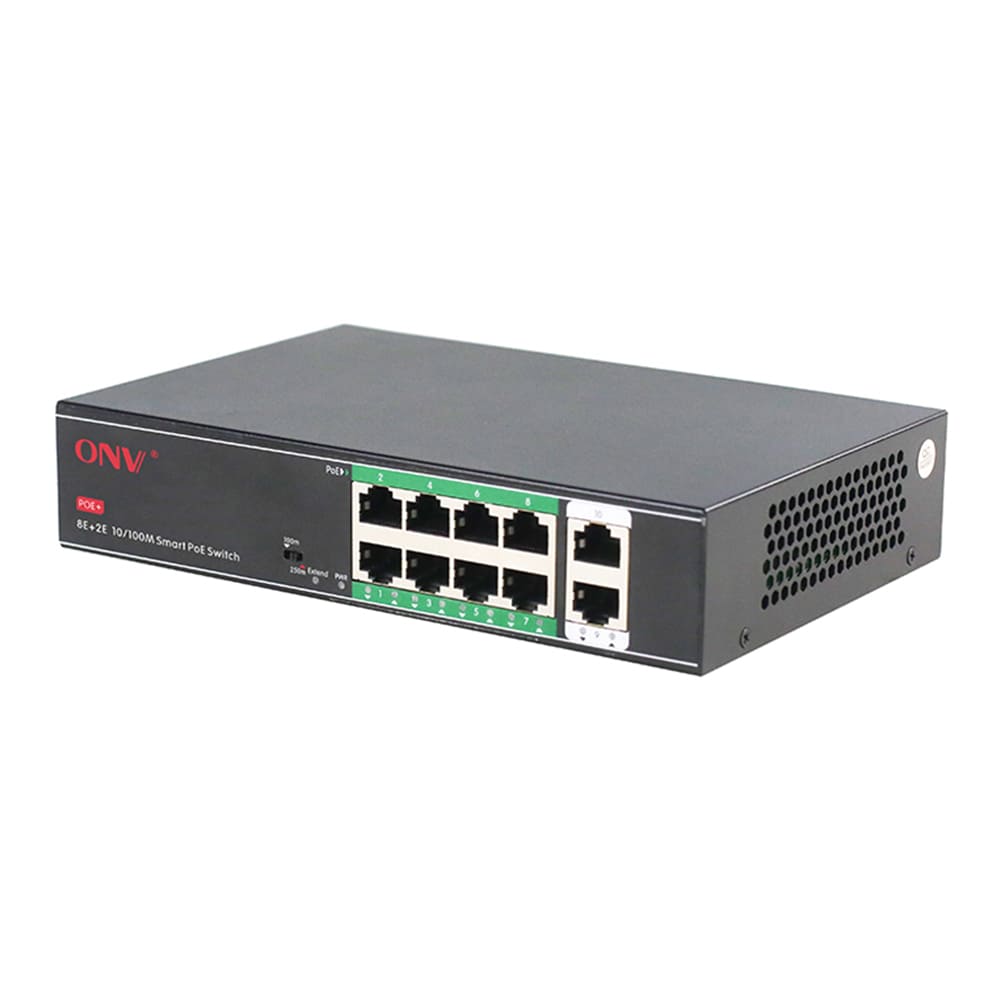

Коммутатор выполнен в металлическом корпусе из оцинкованной стали размером 195 × 130 × 40 мм. Конструкция обеспечивает эффективный отвод тепла и стабильную работу устройства при длительной эксплуатации. Коммутатор предназначен для установки на рабочем столе или крепления на стену.

Устройство рассчитано на эксплуатацию при температуре от -20°C до +55°C и относительной влажности от 5% до 90% без образования конденсата. Для хранения допускается температурный диапазон от -40°C до +80°C. Коммутатор имеет защиту от импульсных перенапряжений до 4 кВ и степень защиты корпуса IP30. Устройство соответствует требованиям стандартов CCC, CE, FCC и RoHS.
