16-портовый управляемый коммутатор MikroTik CRS317-1G-16S+RM

16-портовый управляемый коммутатор MikroTik CRS317-1G-16S+RM

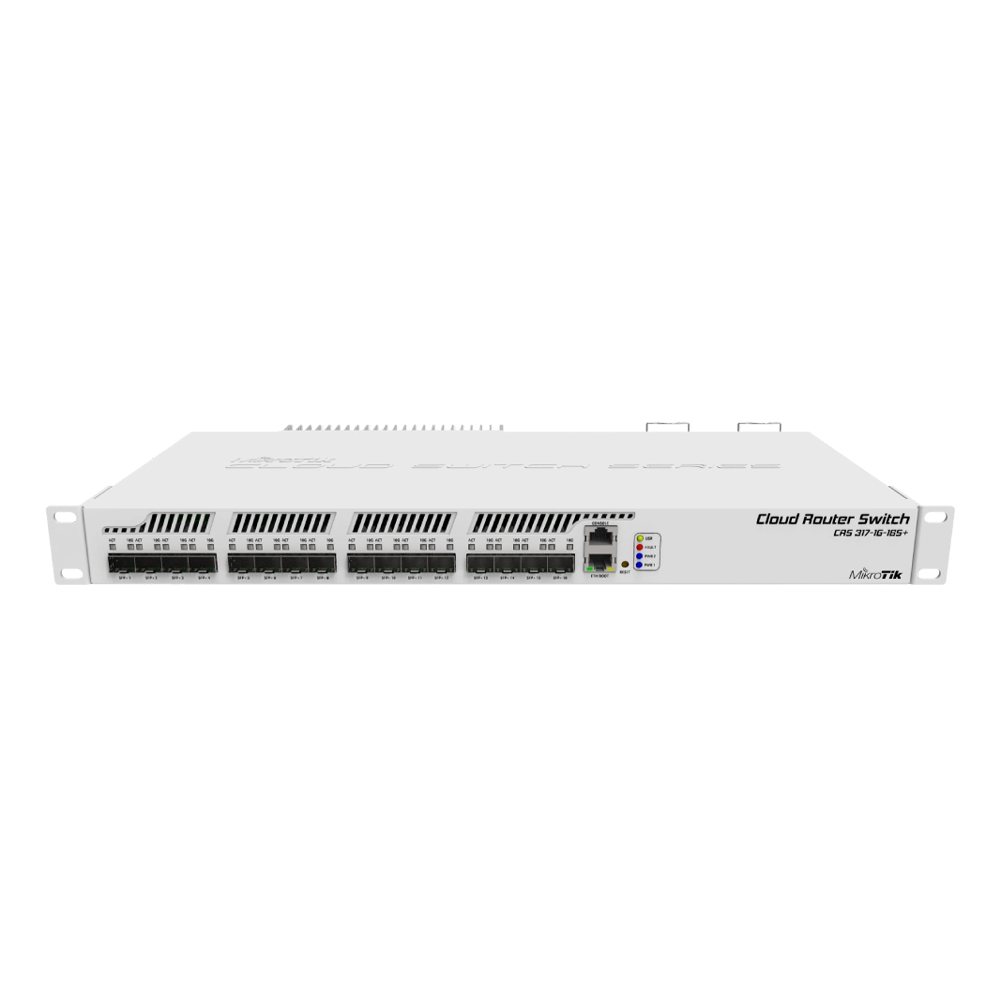

MikroTik CRS317-1G-16S+RM — управляемый стоечный коммутатор для построения высокоскоростных оптических сетей с подключением серверов, сетевых хранилищ, магистральных каналов и другого оборудования. Модель оснащена шестнадцатью слотами SFP+, каждый из которых поддерживает модули SFP со скоростью 1,25 Гбит/с и SFP+ со скоростью 10 Гбит/с. Для управления предусмотрен отдельный медный порт Gigabit Ethernet. Коммутатор поддерживает функции третьего уровня, аппаратную коммутацию и выбор операционной системы RouterOS или SwOS в зависимости от требований к настройке сети.

Шестнадцать оптических интерфейсов SFP+

Все шестнадцать слотов SFP+ рассчитаны на подключение оптических модулей и кабелей прямого подключения со скоростью до 10 Гбит/с. Совместимость с модулями SFP 1,25 Гбит/с позволяет использовать устройство в сетях, где одновременно применяются гигабитные и десятигигабитные линии. Модули SFP и SFP+ не входят в комплект поставки и подбираются отдельно с учётом типа оптоволокна, длины линии и требуемой скорости. Поддержка DDMI позволяет получать диагностические данные от совместимых оптических модулей.

Аппаратная коммутация и функции управления

Коммутационный чип обеспечивает неблокируемую работу всех шестнадцати портов 10 Гбит/с при разных размерах Ethernet-кадров. Неблокируемая пропускная способность первого уровня составляет 161 Гбит/с, а коммутационная ёмкость достигает 322 Гбит/с. На втором уровне максимальная пропускная способность составляет до 158,9 Гбит/с, а коммутационная ёмкость — до 317,8 Гбит/с при кадрах размером 1518 байт.

Коммутатор поддерживает IEEE 802.1Q VLAN и одновременную работу до 4096 VLAN, аппаратный MSTP, RSTP, агрегацию каналов LACP, изоляцию и защиту портов, списки контроля доступа ACL, зеркалирование входящего и исходящего трафика, ограничение пропускной способности и защиту от широковещательных штормов. Таблица коммутации рассчитана на 128 тысяч записей. Дополнительно предусмотрены аппаратная пересылка MPLS, обнаружение соседних устройств MikroTik и мониторинг через SNMP v2/v3.

RouterOS и SwOS

Функция двойной загрузки позволяет выбрать RouterOS или SwOS. SwOS предназначена для управления коммутацией и предоставляет доступ к настройкам портов, VLAN, фильтрации MAC-адресов, зеркалирования трафика и ограничения скорости. RouterOS используется в случаях, когда кроме функций управляемого коммутатора требуются маршрутизация и другие возможности третьего уровня. Выбор системы выполняется через RouterOS, SwOS или параметры загрузчика RouterBOOT.

Аппаратная платформа и резервное питание

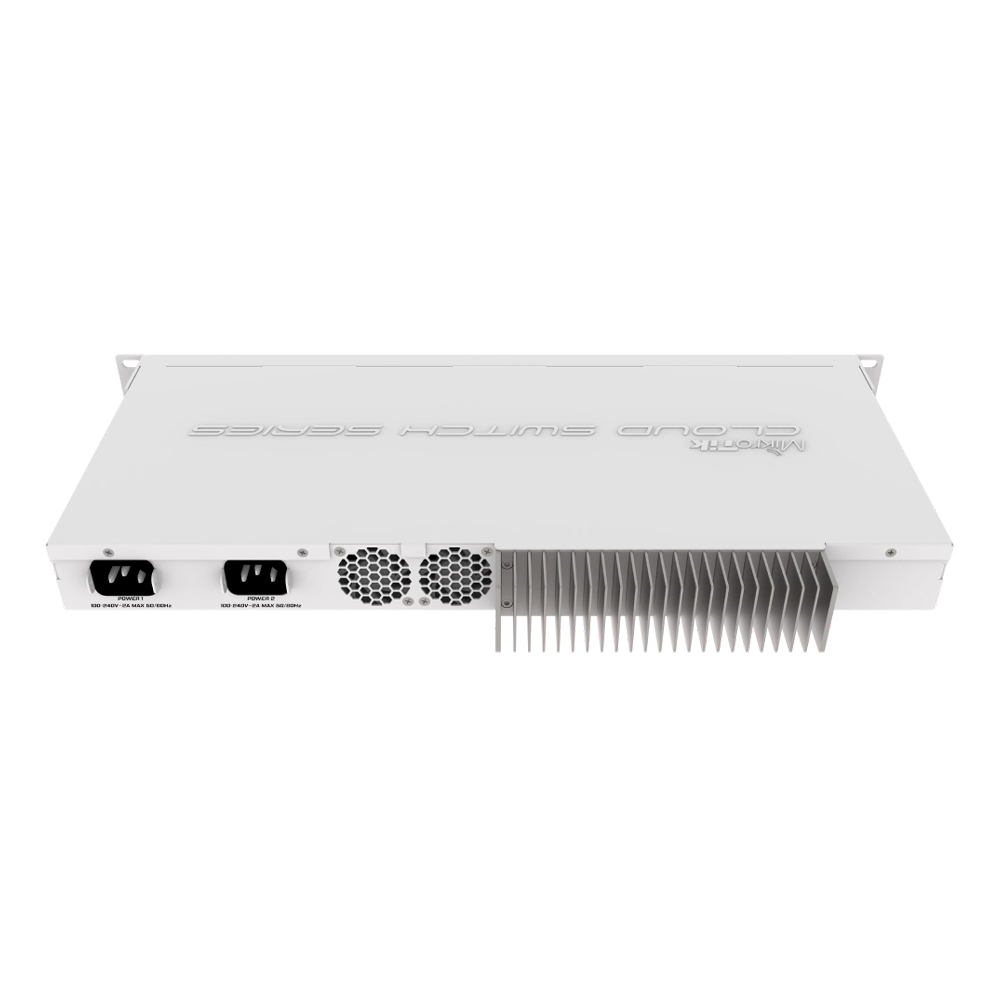

Устройство оснащено двухъядерным процессором 98DX8216B0 с частотой 800 МГц, 1 ГБ оперативной памяти и 16 МБ Flash-памяти. Для сервисного подключения предусмотрен последовательный консольный порт RJ45. Коммутатор имеет два независимых входа переменного тока 100–240 В и два встроенных блока питания. Резервная схема позволяет сохранить питание при отказе одного из источников. Максимальное энергопотребление составляет 44 Вт.

Охлаждение и монтаж

Корпус высотой 1U рассчитан на установку в стандартную 19-дюймовую телекоммуникационную стойку или размещение на горизонтальной поверхности. Основное охлаждение выполняется пассивно, а два резервных вентилятора автоматически включаются при повышении температуры. Встроенный датчик контролирует температуру процессора. Коммутатор работает при температуре от -20°C до +60°C. Размеры корпуса составляют 443 × 224 × 44 мм. В комплект входят два кабеля питания IEC, монтажные уголки для стойки и комплект винтов K-10.
