Подключение электромагнитного замка к вызывной панели Hikvision

Основное отличие при подключении электромагнитного замка вместо электромагнитного заключается в использовании контактов NC (нормально закрытых) вместо NO. Это связано с тем, что магнитный замок должен постоянно находиться под напряжением, чтобы удерживать дверь закрытой.

Для электромагнитного замка обязательно используйте отдельный блок питания 12В. Питания самой панели не хватит для постоянного удержания магнита.

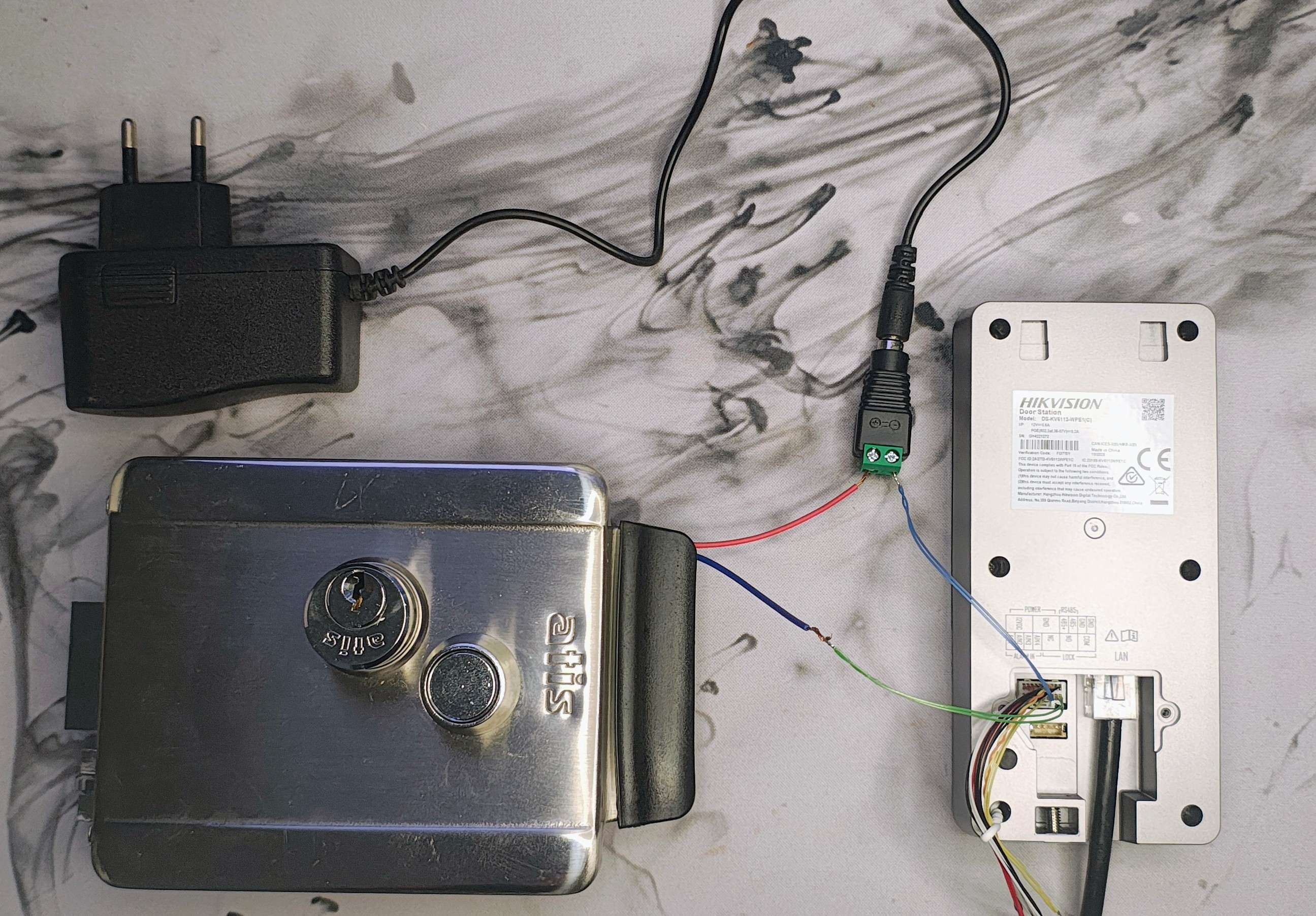

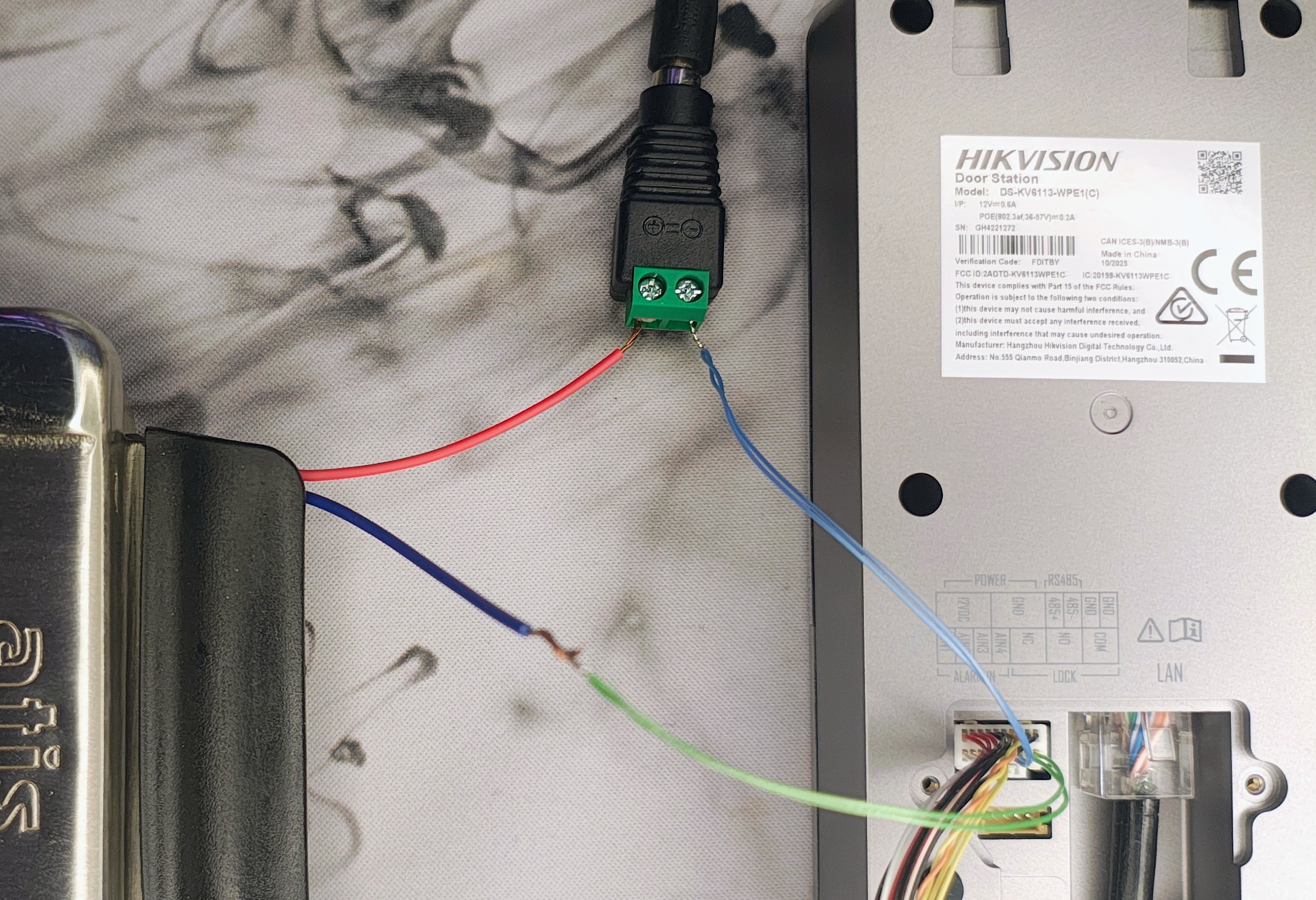

Схема:

Плюс (+) от блока питания идет напрямую на плюс (+) замка.

Минус (-) от блока питания подключается к контакту COM (общий) на вызывной панели.

Контакт NC (нормально закрытый) на панели соединяется с минусом (-) замка.
