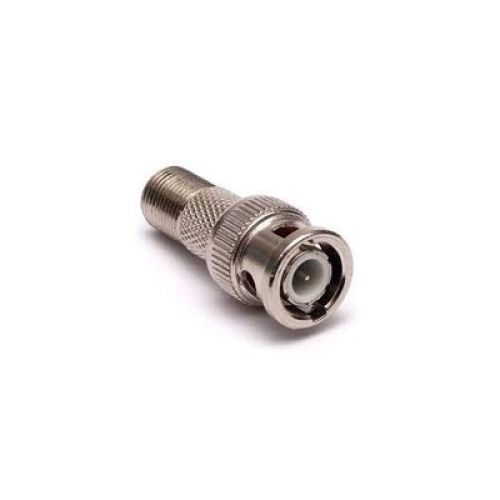

BNC разъемы

BNC разъем это коннектор для подключения коаксиального кабеля к оборудованию аналогового видеонаблюдения. Именно через него камера, видеорегистратор или монитор соединяются кабелем, по которому идет видеосигнал. Это самый распространенный тип разъема в системах видеонаблюдения, поэтому без него не обходится практически ни один аналоговый монтаж.

Где используется разъем BNC

Основная задача такого коннектора это передача видеосигнала по коаксиальному кабелю. Разъем BNC накручивается или закрепляется на конце провода, а затем защелкивается в гнездо оборудования легким поворотом. Держится он прочно, но при этом легко снимается, что удобно при монтаже и обслуживании. BNC-разъем подбирают под конкретный тип и диаметр коаксиального кабеля, например RG-59 или RG-6.

Типы по способу монтажа

BNC разъем для видеонаблюдения выпускают в нескольких вариантах, и различаются они прежде всего способом крепления кабеля. А именно:

• Обжимной или компрессионный – кабель надежно фиксируется на разъеме с помощью специального инструмента, подходит для постоянного монтажа;
• Под винт – монтируется без пайки, жила фиксируется винтом с помощью отвертки, удобно для быстрого подключения.
• С пружиной – разновидность винтового, ускоряет монтаж на объекте.
• Под пайку – центральная жила припаивается к сердечнику, соединение прочное, но нужен паяльник.

Отдельно разъемы делятся на штекер (папа) и гнездо (мама). А также бывают с защитным колпачком. Какой BNC разъем купить, зависит от условий монтажа и того, есть ли под рукой инструмент.

Как выбрать BNC коннектор

При подборе смотрят на три вещи:

1. Тип кабеля – разъем должен подходить под его диаметр (RG-59, RG-6 и так далее).
2. Способ монтажа – под винт удобен для быстрого подключения без пайки, а обжимные, компрессионные и разъемы под пайку выбирают в зависимости от кабеля, инструмента и условий монтажа.
3. Качество – корпус надежного BNC коннектора выполнен из латуни с защитным покрытием, которое предотвращает коррозию контактов и продлевает срок службы.

Учтете это, и с подключением проблем не возникнет. Плохой контакт в разъеме – одна из частых причин помех и нестабильного изображения в аналоговом видеонаблюдении.

BNC разъемы под вашу систему в Control.ua

Мы каждый день собираем системы видеонаблюдения, поэтому подскажем не просто, какой разъем есть в наличии, а какой реально подойдет под ваш кабель и камеру. А когда с выбором определитесь, отправим заказ по всей Украине любой удобной курьерской службой.
