Инфракрасный датчик движения GSN Electronic Patrol-301

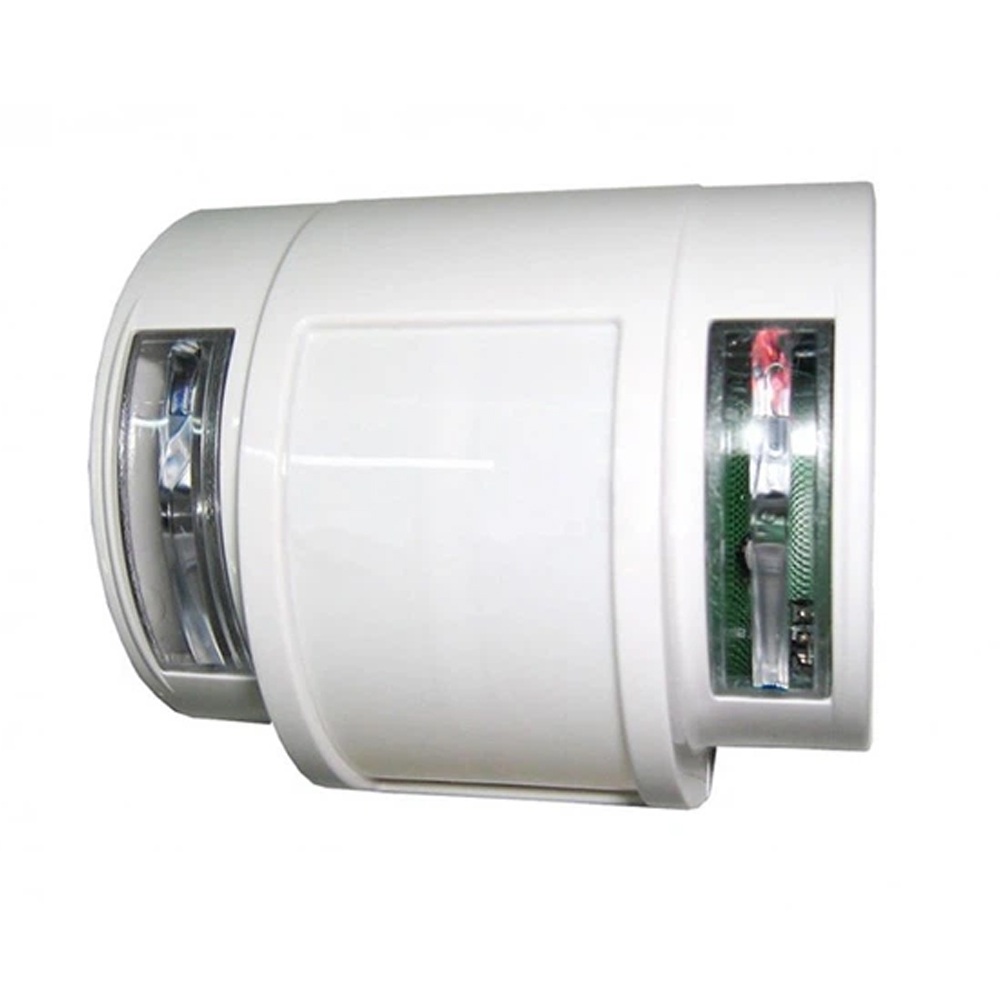

Датчик движения GSN Electronic Patrol-301

Датчик движения GSN Electronic Patrol-301 — пассивный ИК-извещатель формата «вертикальный занавес», который улавливает перемещения в контролируемой зоне и передаёт сигнал на охранную систему. Модель рассчитана на работу в реальных условиях: от жилых помещений до коммерческих объектов, где важны точность и устойчивость к помехам.

Принцип работы PIR-датчика

Patrol-301 распознаёт движение по тепловому излучению человека или другого объекта. Как только меняется уровень инфракрасного фона на чувствительных элементах, детектор фиксирует событие и формирует тревожный импульс. Это простой и надёжный подход, который не требует активного излучения — датчик «считывает» изменения температуры в поле зрения.

Где подходит Patrol-301

Извещатель используют для охраны витрин, окон, дверных проёмов, потолков и других зон, где нужно контролировать проход или приближение. «Вертикальный занавес» удобен там, где важно отсечь ложные реакции на движение в стороне и сконцентрироваться на пересечении нужной линии/сектора — например, у входных групп или возле остекления.

Особенности и важные параметры

В основе — четверной пироэлемент QUAD с высокой плотностью обнаружения: он помогает убрать «провалы» в зоне контроля и снижает вероятность ошибочных тревог. Отдельно продумана стойкость к внешним воздействиям: предусмотрены уровни защиты от RFI/EMI-помех, есть настройка чувствительности, защита от прямого и отражённого света, биполярный счётчик импульсов и механическое экранирование сенсора никелевой вставкой. Для стабильной работы при холоде предусмотрены низкотемпературный режим и автоматическая температурная компенсация.

По характеристикам: зона детекции до 10×15 м при скорости движения 0,2–3 м/с; питание 8,5–16 В; потребление 12,2 мА в дежурном режиме и 13,2 мА в тревоге со светодиодом; готовность после включения примерно 40 секунд; длительность сигнала «тревога» 3 секунды, восстановление около 5 секунд. Релейный выход NC рассчитан на 60 В / 120 мА (16 Ом), режим импульсов регулируется (1 или 2). Устойчивость к световым помехам — до 10 000 люкс, к радиополю — 30 В/м в диапазоне 10 МГц–1 ГГц, защита от EMI — до 50 000 В. Монтаж возможен на высоте до 10 м, рабочий диапазон температур от –30°C до +50°C. Корпус компактный: 75×66×49 мм, вес 106 г.
