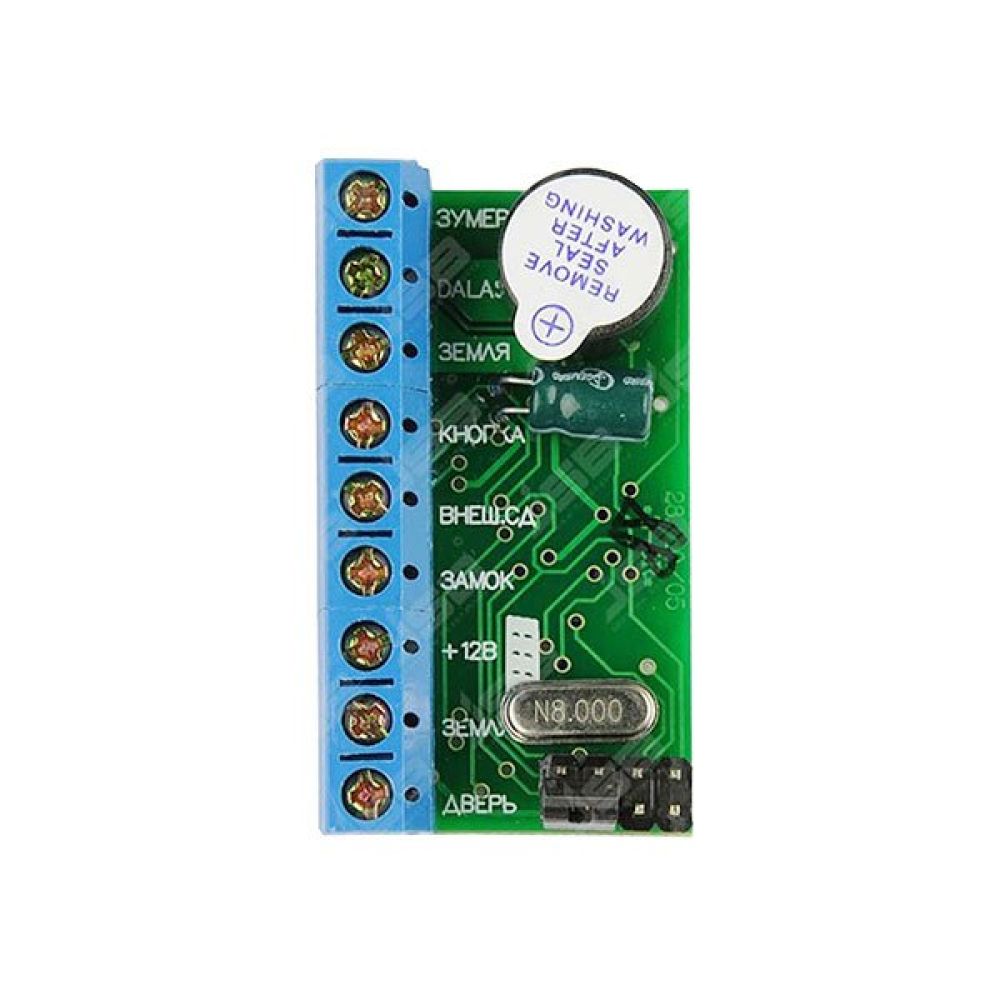

Контроллер Atis NM-Z5R

Автономный контроллер NM-Z5R для использования в системах контроля и управления доступом (СКУД) для электромагнитных/электромеханических замков.

Контроллер допускает подключение следующего оборудования:

• контактный считыватель ключей для ключей DS1990A;

• бесконтактный считыватель proximity-карт, эмулирующий протокол iButton (Dallas Touch Memory);

• электромагнитный замок или электромеханический замок-защелка ;

• кнопка открывания замка (нормально разомкнутая);

• внешний зуммер и внешний светодиод;

• датчик открытой двери.

РЕЖИМЫ РАБОТЫ

1. Блокировка - открыт проход по блокирующим ключам, закрыт для простых ключей.

2. "Accept" - применяется для записи всех подносимых к контактору ключей DS1990A. Используется для восстановления базы пользователей без сбора ключей клиентов.

3. Триггер - для включения/выключения управляемого устройства с питанием не выше 17В (открытый коллектор до 5А).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Количество ключей/карт (max): 1364 шт.

Перемычка для выбора типа замка: электромагнитный, электромеханический

Установка длительности открывания замка: от 0 до 220 cек.

Выход: МДП-транзистор

Рабочее напряжение: DC12V

Ток потребления: 4mA

Ток коммутации: 5А

Световая/Звуковая индикация режимов работы

Габаритные размеры (mm): 45х25х14

КОМПЛЕКТАЦИЯ

• плата контроллера
• перемычка
• инструкция
