Контроллер системы предотвращения затопления Антипотоп КУА-4/2

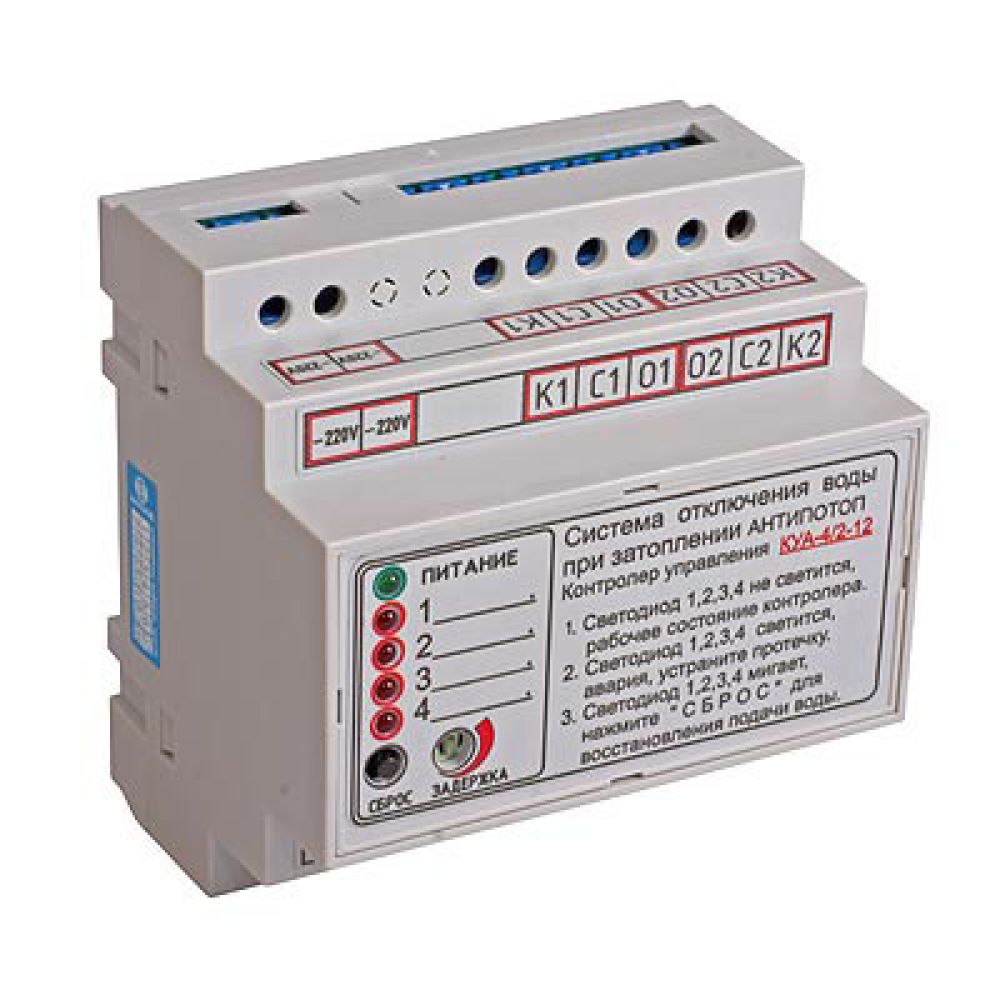

Контроллер КУА-4/2 для управления системой Антипотоп

Контроллер КУА-4/2 предназначен для управления системой «Антипотоп» и используется для автоматического перекрытия воды при обнаружении протечки. Устройство отслеживает до четырёх зон затопления, принимает сигналы от датчиков и в случае аварии передаёт команду на электромагнитные клапаны, останавливая подачу воды. Конструкция рассчитана на монтаж на DIN-рейку и подходит для установки в распределительных щитах.

Управление и логика работы

Контроллер обрабатывает сигналы от четырёх зон, к которым можно подключить до двадцати датчиков. Он управляет четырьмя электромагнитными клапанами с питанием 12 В постоянного тока и поддержкой нормально открытого или нормально закрытого типа. Устройство разделено на две независимые группы, что позволяет раздельно контролировать стояки холодной и горячей воды. При фиксации протечки подаётся управляющий сигнал на клапаны серий E107 и E207, после чего вода перекрывается. Встроенная звуковая и световая индикация сразу сообщает о текущем состоянии системы.

Подключение и защита

Питание осуществляется от внешнего блока 12 В: при использовании двух клапанов достаточно источника на 1,5 А, при подключении четырёх — на 3 А. Выходы питания клапанов оснащены электронной защитой, снижающей риск повреждений при нештатных режимах. Для интеграции с охранными или диспетчерскими системами предусмотрен выход с открытым коллектором и допустимой нагрузкой до 30 мА. В нормальном режиме он остаётся открытым, а при аварии переходит в закрытое состояние, позволяя передать тревожный сигнал на внешние устройства.

Дополнительные функции и условия эксплуатации

Чтобы сократить вероятность образования накипи и заклинивания подвижных элементов клапанов, контроллер раз в семь дней кратковременно снимает с них питание на одну секунду. Для снижения ложных срабатываний при влажной уборке предусмотрена настраиваемая задержка отключения воды — от одной до десяти секунд после контакта датчика с водой. Все рабочие параметры сохраняются в энергонезависимой памяти и не сбрасываются при отключении питания. Устройство рассчитано на работу при температуре окружающего воздуха от +1 до +35 °C и относительной влажности до 80 % при +25 °C, что делает его подходящим для бытовых и технических помещений.
