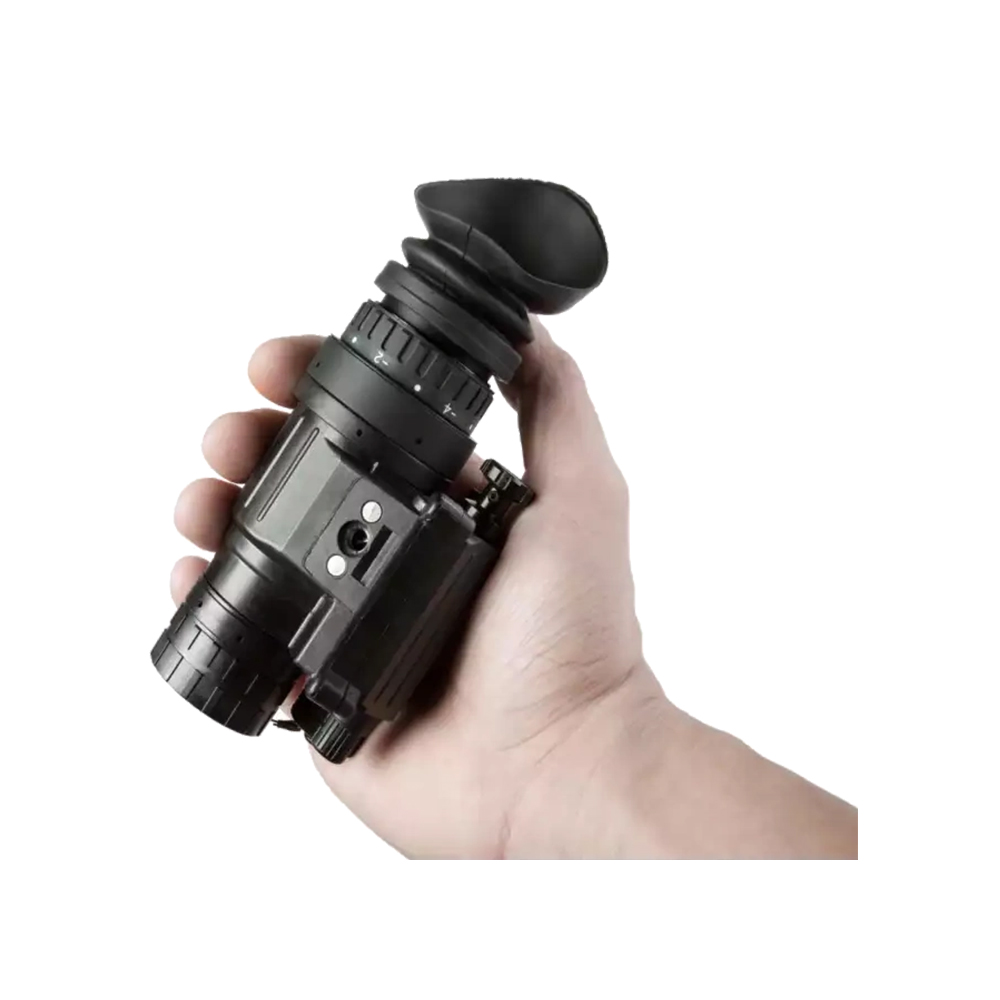

Монокуляр ночного видения AGM PVS-14 NW1E (FOM-1800)

Монокуляр ночного видения AGM PVS-14 NW1E (FOM-1800)

Монокуляр ночного видения AGM PVS-14 NW1E (FOM-1800) предназначен для использования в условиях низкой освещенности и полной темноты, обеспечивая четкое и высококачественное изображение на различных дистанциях. Он идеально подходит для тактических операций, наблюдения за дикой природой, а также для работы в сложных внешних условиях.

Преимущества монокуляра ночного видения AGM PVS-14 NW1E (FOM-1800)

Монокуляр оснащен инфракрасной подсветкой, которая активируется для улучшения видимости в полной темноте, а также имеет ручную регулировку усиления для настройки яркости изображения. Важной особенностью устройства является возможность отключения яркого света, что предотвращает засветку и улучшает видимость в условиях сильного освещения. Система автоматического отключения помогает сэкономить заряд батареи, автоматически выключая устройство после определенного времени бездействия.

Основные технические характеристики включают использование одной батареи типа AA, что обеспечивает время работы устройства до 50 часов при температуре 20°C. Диапазон фокусировки монокуляра варьируется от 0.25 м до бесконечности, что позволяет использовать его для наблюдения как на близких, так и на дальних дистанциях. Диоптрийная регулировка устройства варьируется от -6 до +4 диоптрий, что обеспечивает комфортное использование для людей с разными зрительными особенностями.

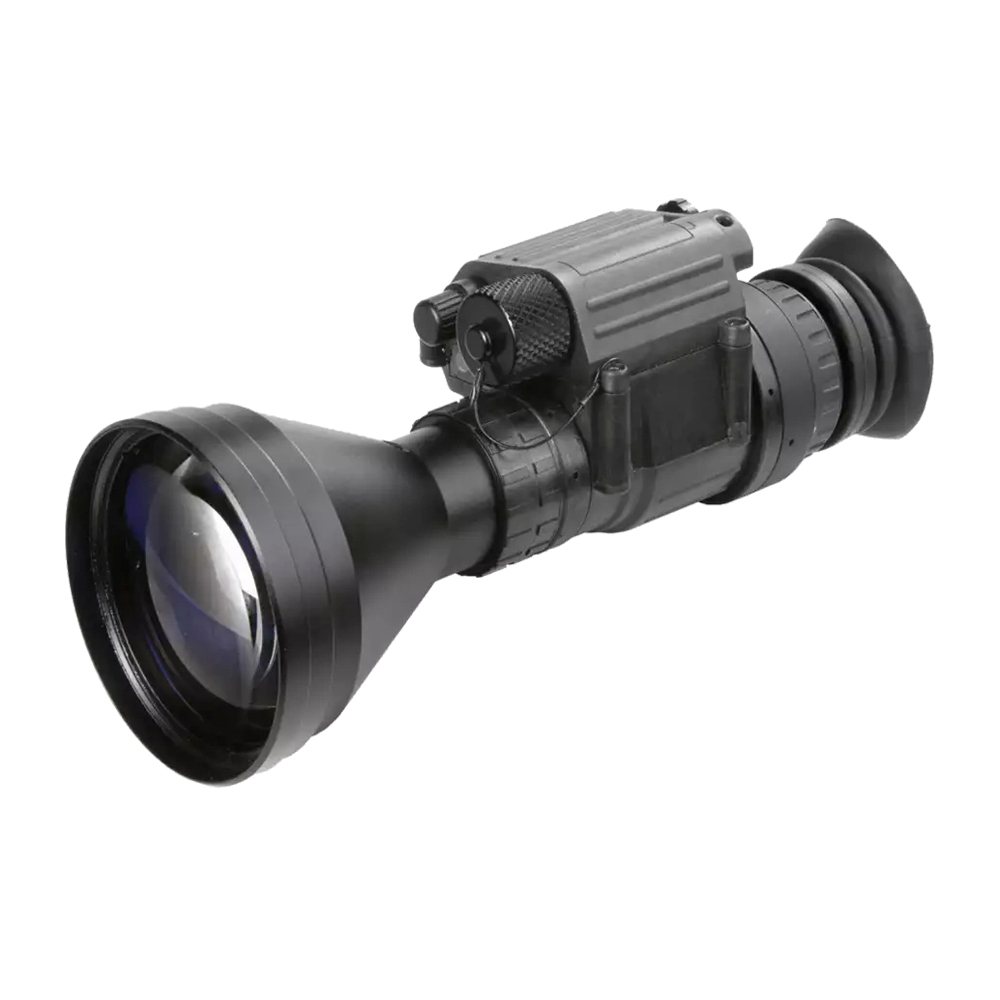

Поле зрения монокуляра составляет 40°, что делает его удобным для наблюдения за большим пространством. Разрешение изображения находится в пределах 51-64 штрихов на миллиметр, что обеспечивает высокую детализацию и четкость при наблюдении. Линзы устройства имеют диаметр 26 мм и светосилу F/1.2, что способствует хорошей видимости даже при недостаточном освещении. Монокуляр предоставляет увеличение 1x с возможностью переключения на 3x и 5x для детализированного наблюдения.

Система линз, используемая в модели, относится к категории Gen 2 IIT NW1, что гарантирует высокое разрешение и чистоту изображения без видимых пятен. Электронно-оптический преобразователь с FOM более 1800 обеспечивает улучшенную производительность и качество изображения. Рабочая температура устройства колеблется в пределах от -51°C до +49°C, что делает его пригодным для эксплуатации в различных климатических условиях.

Размеры устройства составляют 114 x 63 x 69 мм, а его вес — 320 г, что делает монокуляр достаточно компактным и легким для удобного использования в полевых условиях. Размер упаковки составляет 190 x 120 x 320 мм, с брутто-веем 1.4 кг.

Монокуляр AGM PVS-14 NW1E — это устройство, которое совмещает в себе надежность, высокое качество изображения и простоту в использовании, делая его отличным выбором для профессионалов, требующих эффективного и точного оборудования для ночного наблюдения.
