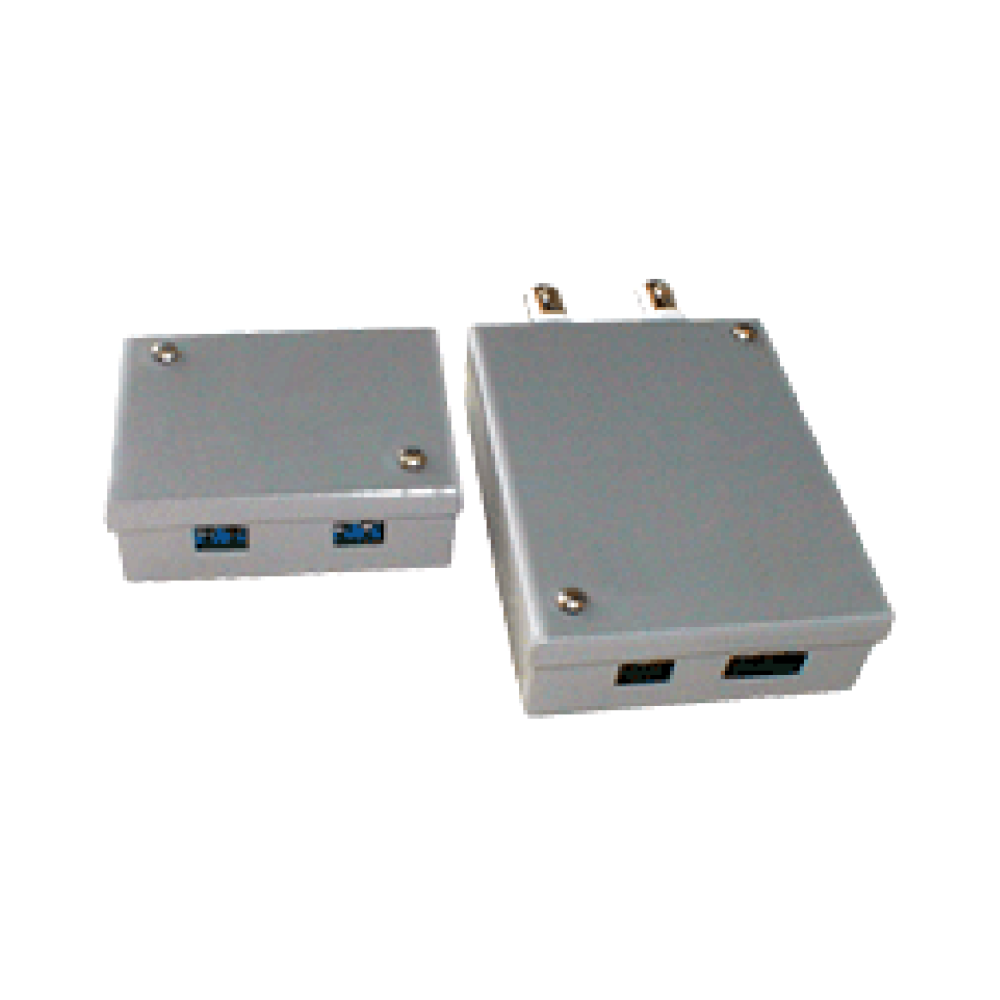

Приймач-передавач ППВП-2.2_КМКС

Призначення

• Комплект ППВП-2.2_КМКС призначений для предачі відеосигналу по звитим парам телефонного кабелю типу ТПП еп 5х2х0,2 на відстань до 1 км.
• Передавач призначений для перетворення стандартного відеосигналу, наприклад, від телекамери в симетричний диференціальний сигнал.
• Приймач призначений для перетворення симетричного диференціального сигналу в стандартний відеосигнал з подальшою корекцією.

Підключення передавача

• Підключіть до роз'єму «ЖИВЛЕННЯ» джерело живлення.
• Підключіть до роз'єму «ВІДЕО» джерело відеосигналу (наприклад, вихід телекамери).
• Підключіть до клем «А» і «В» роз'єму «ВИХІД» кінці дротів, сплетених в звиту пару (від приймача).
• Підключіть до клеми «┴», роз'єму «ВИХІД», дріт захисного заземлення.

УВАГА!

• Дріт захисного заземлення не з'єднувати з електричною землею джерела живлення!
• При роботі з довжиною кабелю 600 метрів і більше (на платі приймача встановлена перемичка на довжинах від 600 метрів), встановіть дві перемички на платі передавача.
• Інших налаштувань передавач не вимагає.

Підключення приймача

• Підключіть до роз'єму «ЖИВЛЕННЯ» джерело живлення.
• Підключіть до клем «А» і «В» роз'єму «ВИХІД» кінці дротів, сплетених в звиту пару (від передавача).
• Підключіть до клеми «┴», роз'єму «ВХІД», дріт захисного заземлення і екран кабелю ТПП еп, інакше елементи грозозахисту не виконуватимуть свою функцію.
• Встановіть на платі приймача перемичку, відповідну довжині кабелю до передавача.
• Підключіть до роз'єму (-ів) «ВИХІД 1», «ВИХІД 2» монітор (-и).
• Регулятором «ПОСИЛЕННЯ» встановіть необхідний рівень вихідного відеосигналу -1В.
• Інших налаштувань приймач не вимагає.

При передачі декількох відеосигналів (кожен по своїй парі дротів) в одному кабелі взаємний вплив відсутній.

Допускається використання кабелів з витими парами дротів іншого типу. Наприклад, при використанні кабелю UTP встановлення перемичок аналогічна з кабелем ТПП еп.

Допускається каскадування пристроїв з метою збільшення довжини лінії зв'язку.

При продажу комплект приймача-передавача налаштований на довжину кабелю в 1 км.

Комплект постачання:

• Передавач і приймач ППВП-2.2_КМКС.
• Паспорт і керівництво користувача.
