Тривожна кнопка ІРТС-1

Тривожна кнопка ІРТС-1

Кнопка тривоги з фіксацією і ключем, ручно-ножна.

Сповіщувач призначений для формування сигналу про тривогу при виявленні небезпеки. Применяеться з технічними засобами охоронно-пожежної або охоронної сигналізації, що реагують на спрацювання сповіщувача, включеного в шлейф сигналізації приймально-контрольного приладу та приведеного в дію людиною, який виявив тривожну ситуацію або зазнав нападу.

Характеристики:

Напруга е/живлення - 12В

Максимальне значення сили струму, який проходить через замкнуті контакти, повинен бути не більше 0,03 А.

Максимальне значення напруги постійного струму, яке подаеться на контакти, повинно бути не більше 60 В.

Мінімальне значення постійного струму, який проходить через замкнуті контакти, повинен бути не менше 0,1 мА.

Мінімальне значення напруги постійного струму , яке подаеться на контакти, повинно бути не менше 10 В.

Вихідна електричний опір при замкнутих контактах при силі постійного струму 100 мА, повинно бути не більше 0,5 Ом.

Вихідна електричний опір при розімкнутих контактах, повинно бути не менше 200 кОм.

Сила натискання кнопки в осьовому напрямку:

до фіксації режиму "Тривога" - від 5 до 10 Н (від 0,5 до 1 кгс);

максимальна, що не призводить до руйнування не більше 200 Н (20 кгс).

Вільний хід кнопки спрацьовування 3 + -0,5 мм.

Ступінь оболонки - IP30 по ГОСТ 14254.

Матеріал - пластик.

Колір - білий.

Розміри - 82 х 82 х 27 мм.

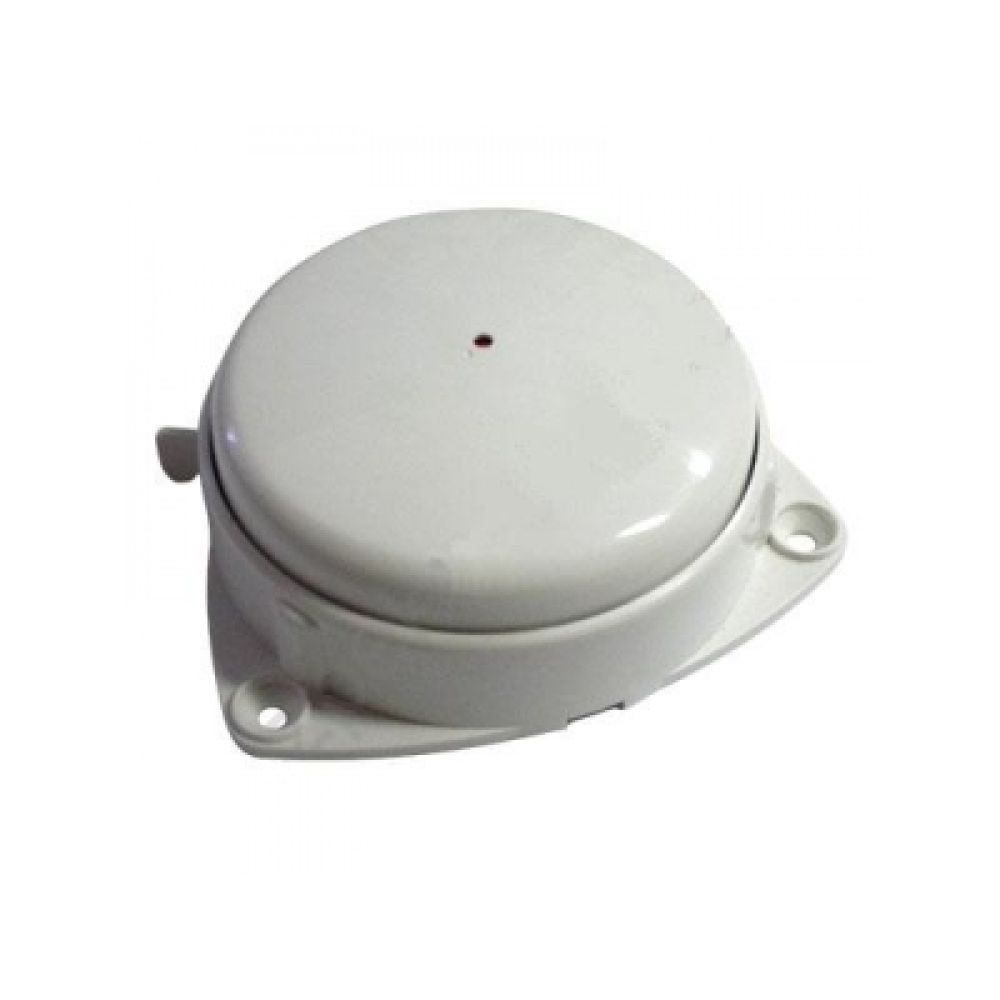

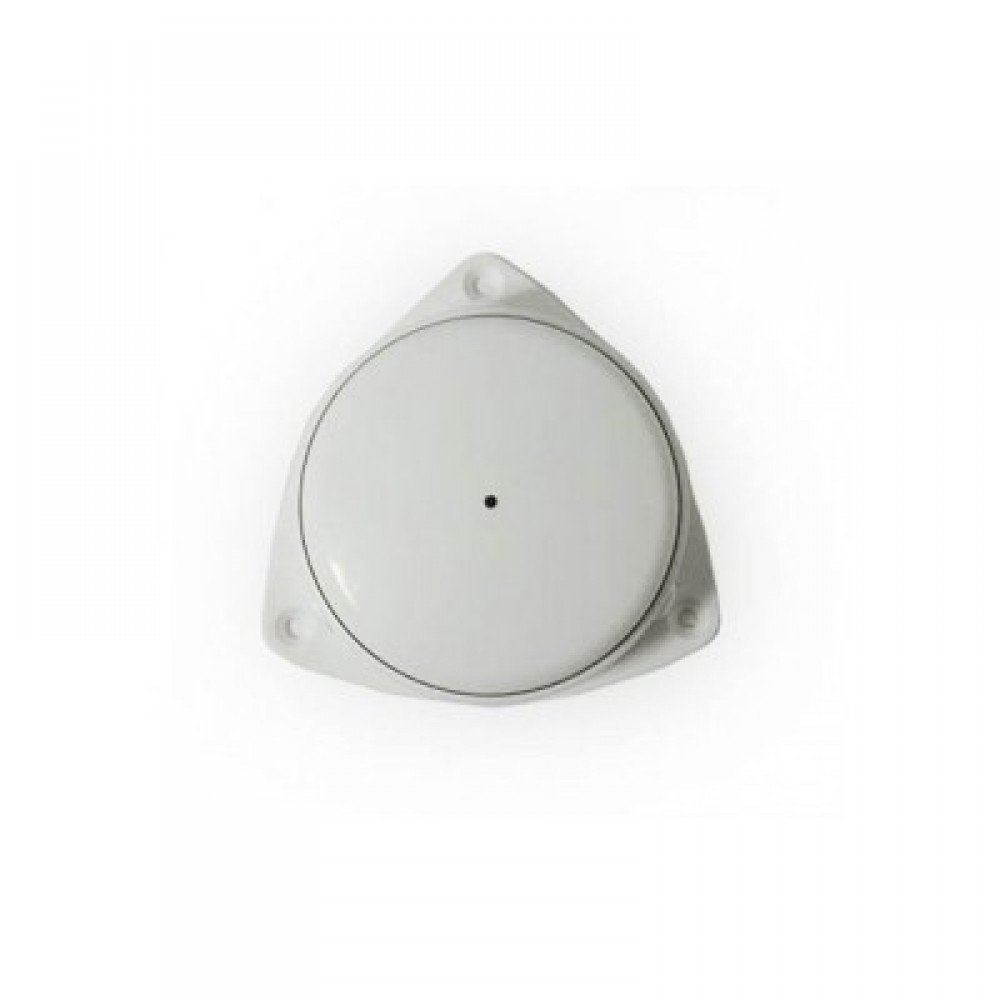

Сповіщувач має пластмасовий корпус, що складається з основи і підпружинені кнопки. У центрі кнопки перебувати циліндричне отвір для контролю положення штовхача. По краях підстави розташовано три отвори з пломбувальними чашками для кріплення сповіщувача на об'єкті. Зі зворотного боку підстави є клемник гвинтовий для підключення сповіщувача в шлейф тривожної сигналізації, що працює на розрив.

В черговому режимі контакти клемника нормально замкнуті. при натисканні на кнопку рукою, ногою або по іншому відбувається розмикання контактів - сповіщувач переходить в режим "Тривога".

Для повернення сповіщувача в черговий режим в технологічне отвір, яке мається в підставі, необхідно вставити технологічний спецключ до упору , після чого штовхач буде видно в центральному отвір кнопки. Отвір для ключа опечативаеться пломбою-наклейкою з комплекту поставки сповіщувача.

Контроль стану сповіщувача проводитися по положенню червоного штовхача в центральному отвір кнопки:якщо торець штовхача видно, сповіщувач перебувати в черговому режимі, якщо не видно - в режимі " тривога ".
