ППКП Тирас-16П

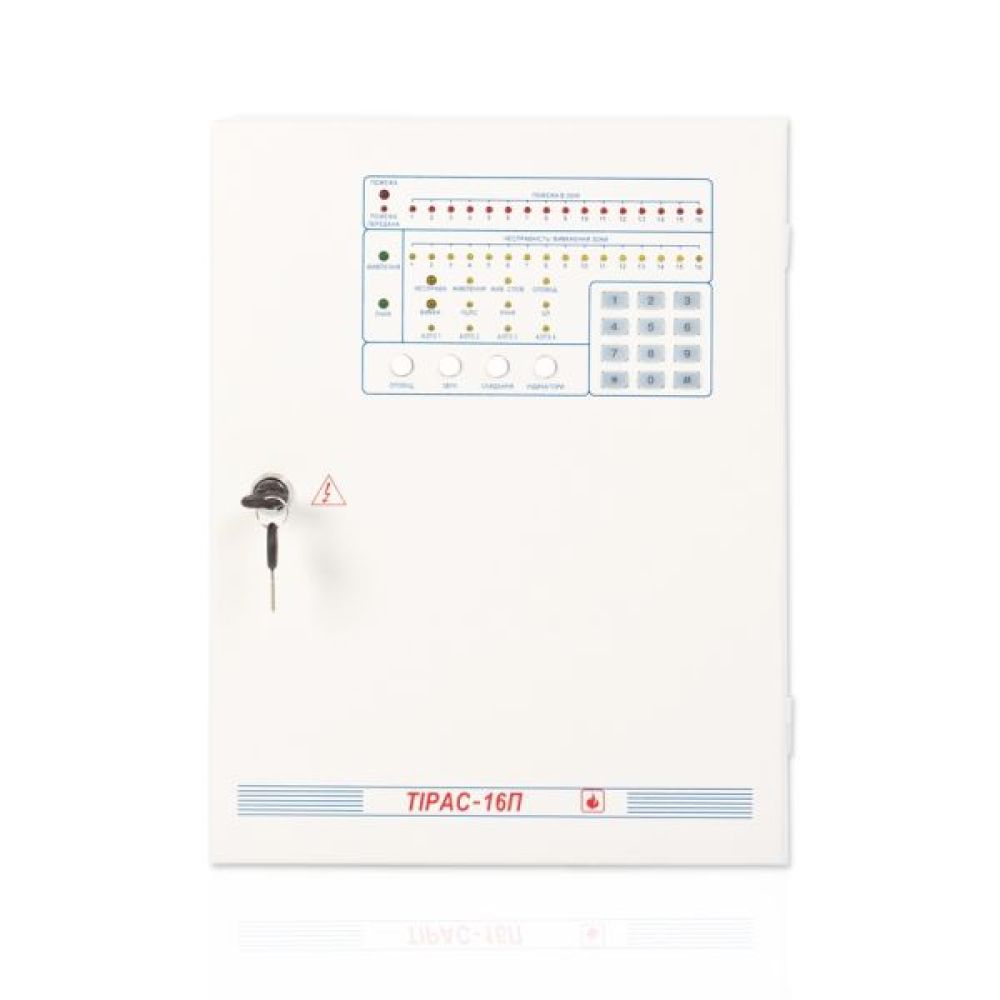

ППКП Тирас 16П Зверніть увагу, акумулятор у комплект не входить!

ППКП «Тірас-16П» розроблено відповідно до вимог ДСТУ EN54-2, EN54-4.
ППКП «Тірас-16П» призначений для:

• прийому сигналів від підключених до системи сповіщувачів;
• визначення відповідності отриманих сигналів режиму пожежної тривоги;
• індикація будь-якого стану пожежної тривоги звуковими та візуальними пристроями;
• індикація місця небезпеки;
• моніторингу правильного функціонування системи та видача попередження звуковими та візуальними сигналами про будь-які несправності (наприклад, про коротке замикання, обрив у лінії або несправність джерела живлення);
• для передачі сигналу про пожежну тривогу: на звукові світлові пожежні оповіщувачі, через пристрої передачі сигналу про пожежу в організацію боротьби з пожежами, через пожежний пристрій управління автоматичними пристроями протипожежного захисту до автоматичних пристроїв пожежогасіння.


ВИХОДИ ТИРАС 16П
ППКП має такі виходи:

• «ПППН» - вихід реле передачі повідомлень про несправності, і повної відсутності живлення приладу.
• «ПЦПС» - вихід реле передачі повідомлення про пожежної тривозі.
• "ЖСП." - Керований вихід для живлення сповіщувачів. Керується кнопкою "Скидання". Має контроль несправності.
• «ОПОВ.» - Вихід для підключення сповіщувачів. Керується кнопкою «Оповіщ.». Має контроль несправності.

На модулях релейних виходів (МРЛ):

• РЕЛ1 – додаткове реле передачі сигналів на АСПЗ1.

РЕЛ2 – додаткове реле передачі сигналів на АСПЗ2.
Прилад тирас 16п має з'єднувач для підключення модуля цифрового автодозвону (МЦА), який працює у протоколах 20BPS, Ademco Express, Contact-ID. Налаштування конфігурації комунікатора та ППКП здійснюється з клавіатури приладу.
ПРИМІТКА
1. АСПЗ – автоматичні системи протипожежного захисту (пристрої пожежогасіння).
2. МРЛ та МЦА не входять до комплекту постачання приладу, і замовляються окремо.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ВХІДІВ І ВИХОДІВ ТИРАС 16П

• Інформаційна ємність (кількість зон), од. - 16
• Максимальна кількість сповіщувачів у зоні, од. – 32
• Величина струму для живлення сповіщувачів, ма, не більше – 400
• Величина струму по виходу +12В, мА, не більше - 250
• Величина струму по виходу «ОПОВ.», ма, не більше – 500
• Напруга живлення зон у черговому режимі, В – 8,8-12,6
• Опір проводів зон, Ом, не більше – 220
• Час реакції на тривогу, сек., не більше – 2
• Струм і напруга, що комутуються реле ПППН та ПЦПС:
• струм, мА – 3..50
• напруга, В, не більше – 72
  Залежно від виконання блоку релейного розширення (МРЛ-2 або МРЛ-2.1), електричні параметри виходів будуть змінюватися.
