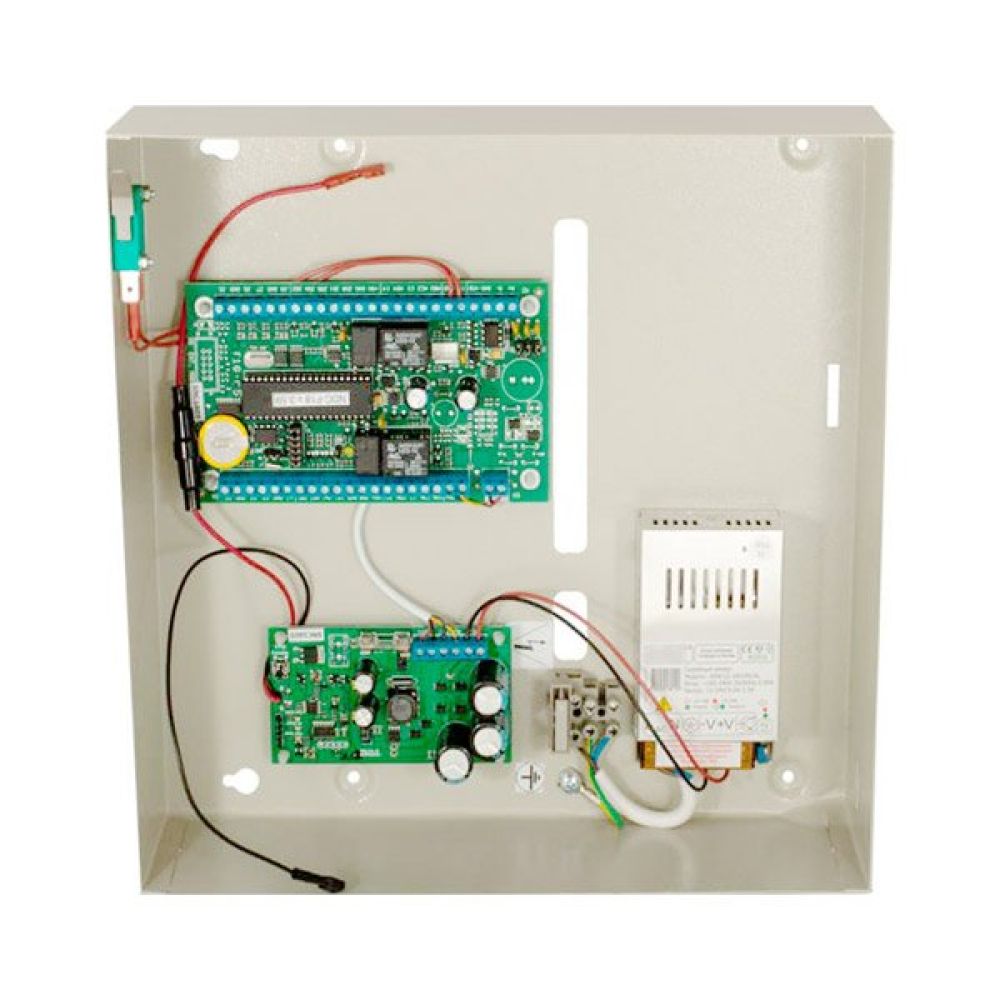

Контролер доступу ITV NDC-F18

NDC-F18

Контролери NDC-F18 призначені для використання в системі контролю і управління доступом Golden Gate, Golden Gate 2002 і спільно з ПЗ DC Configurator.

Контролери NDC-F18 розроблені для застосування в системах управління доступом малих, середніх і великих підприємств. Контролери підтримує обладнання двох точок проходу, а також систему охоронної сигналізації приміщень, пов'язану з цими точками проходу.

Вторинна електроживлення контролера може здійснюватися від джерела напруги від +12 до + 32 В або від джерела змінного струму від 11 до 28 В. Це дозволяє для додатків, що не вимагають локального резервування кожного контролера, використовувати плати NDC-F18 з централізованим джерелом постійної або змінної напруги.

Входи живлення захищені відновлюваними запобіжниками, що виключає можливість відключення всієї живильної ланцюга через несправність одного контролера.

В системі можуть використовуватися одночасно контролери DLK642 Lite , DLK642, NDC-F16 і NDC-B052.

Основні параметри контролера ndc-f18

• Два порти для підключення двох зчитувачів з інтерфейсом Wiegand
• Послідовний порт для підключення модулів входів і релейних виходів
• Функція антидубль
• Годинник реального часу
• Незалежна пам'ять

  • ідентифікаторів 4096
  • буфер подій 8064
  • тайм-зон 250
  • тижневих розкладів 250
  • свят 250

• Вісім входів з контролем по струму для підключення:

  • кнопок запиту на вихід
  • кнопок дистанційного відкривання дверей
  • дверних контактів
  • охоронної/пожежної сигналізації

• Два реле (NO, COM, NC) 5 А @ +24 В
• Два реле (NO, COM) 1 А @ +24 В
• Входи для сигналів контролю мережі живлення та рівня заряду акумулятора
• Вхід" ТМР "для контролю відкриття приладу
• Розширений діапазон напруг вторинного електроживлення
• Живлення від джерела змінного або постійного струму
• Захист всіх входів від переполюсовки і перенапруги
• Захист всіх виходів живлення від короткого замикання
• Порт RS232/RS485

  • 4-дротовий
  • захист від статичної електрики до 3000 В
  • довжина шини RS485 1200 м
  • довжина кабелю RS232 3 м
  • кількість контролерів до 32
  • робота в режимах опитування і сповіщення

• Підключення контролера ndc f18 до комп'ютера безпосередньо по RS232 або по RS485 через транспортні контролери NTC LNET і LNET Lite виробництва ITV®  Ltd
• Входи і виходи контролера захищені:

  • від перенапруги, до 24 В
  • від переполюсовок, до 24 В
  • від подачі напруги на входи з контролем по струму, до 24 В

• Напруга вторинного живлення від джерела постійного струму +10,8 ... + 40 В
• Напруга вторинного живлення від джерела змінного струму 11 ... 28 В
• Пульсації напруги живлення при +12 В, 500 мВ
