Бічна панель Ajax SideCover (type F) сірий

Бокова панель Ajax SideCover (type F) сірий

Бокова панель Ajax SideCover (type F) у сірому кольорі призначена для встановлення розумної розетки Ajax Outlet (type F) по краю рамки Ajax Frame. Використовується, якщо розетка розміщується зліва або справа від інших пристроїв у конфігураціях на 2, 3, 4 або 5 модулів.

Конструкція та призначення

Панель складається з двох частин одного відтінку: передньої панелі та кришки розетки. Кришка обладнана захисними шторками та отвором для кріплення до реле Ajax OutletCore (type F) за допомогою комплектного гвинта. Внутрішня частина панелі містить контакти для підключення сенсорної кнопки, світлодіодної індикації та нічного підсвічування.

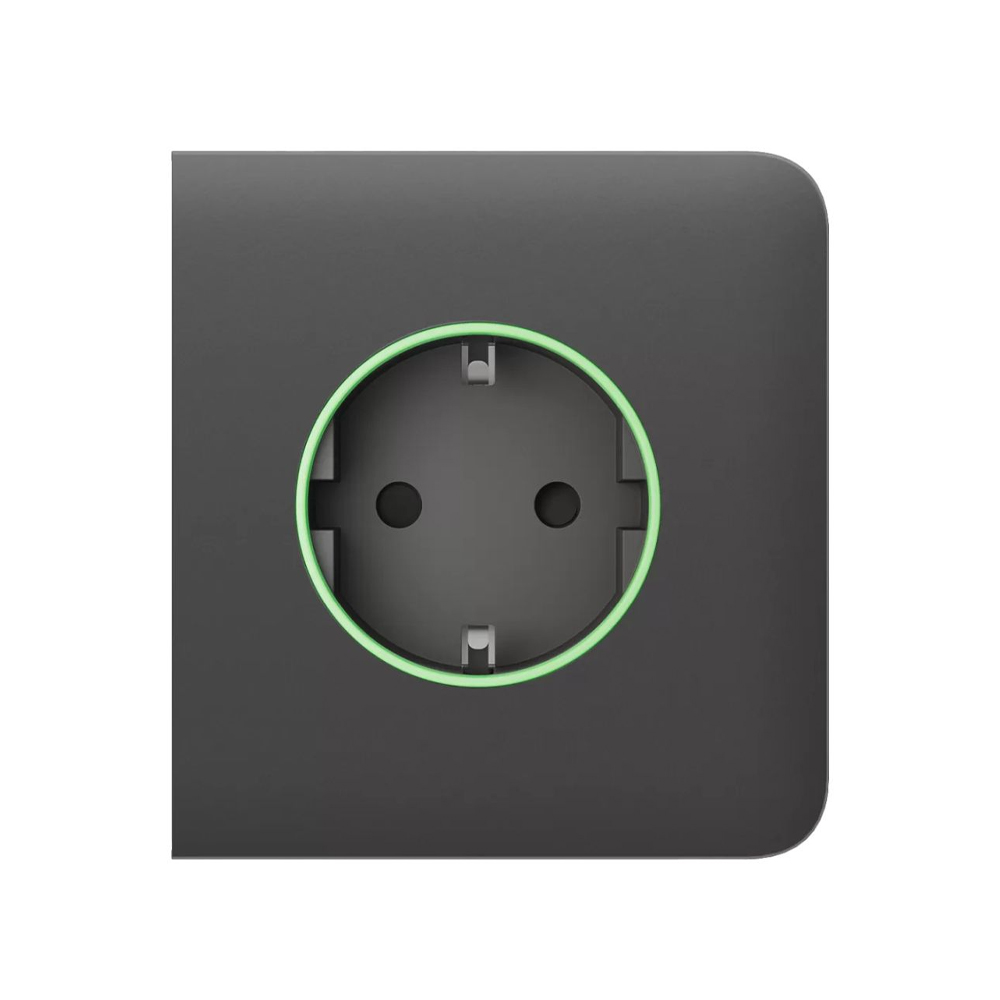

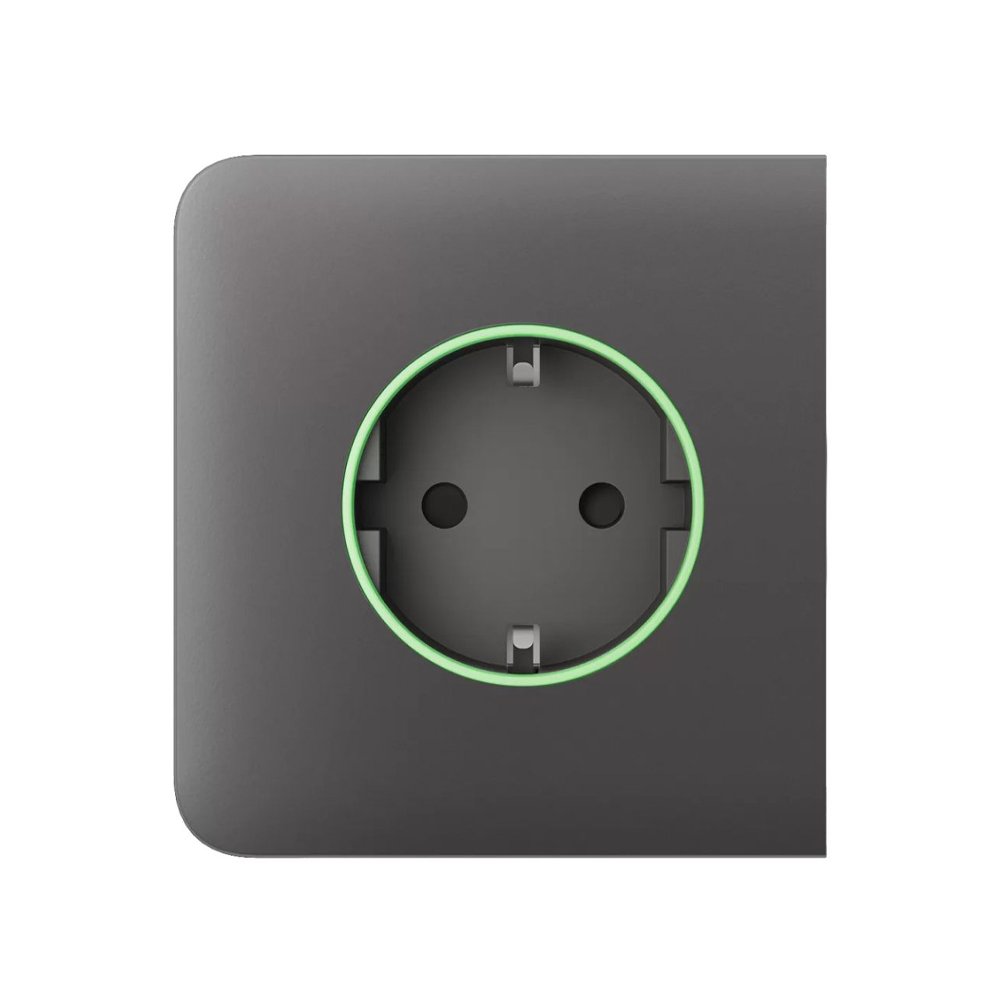

На зовнішній стороні панелі розташоване світлове кільце навколо кришки, що відображає поточний статус розетки та рівень навантаження. Якщо установка виконана відповідно до мітки UP, активується сенсорна кнопка у верхньому лівому куті панелі. Підсвічування можна увімкнути через мобільний додаток Ajax.

Застосування та монтаж

Панель сумісна з рамками Ajax Frame і підходить для використання з іншими пристроями серії, включаючи вимикачі Ajax LightSwitch. При створенні багатомодульних композицій необхідно використовувати бокові панелі SideCover для крайніх позицій і вставки CenterCover — для встановлення між пристроями. Наприклад, для монтажу чотирьох розеток знадобиться одна рамка на 4 посадкові місця, чотири реле OutletCore (type F), дві бокові панелі SideCover і дві центральні вставки CenterCover.

Установку повинен виконувати кваліфікований спеціаліст. Перед підключенням слід переконатися, що живлення вимкнене. Співвіднесіть мітки UP на панелі та реле, зафіксуйте кришку гвинтом і тільки після цього подавайте живлення. Корпус слід очищати м'якою сухою тканиною. Не використовуйте засоби, що містять спирт, ацетон або інші агресивні розчинники.
