Магнітний датчик відкриття з сенсором удару і нахилу Ajax DoorProtect Plus білий

Датчик відкриття із сенсором удару та нахилу DoorProtect Plus білий

DoorProtect Plus Jeweller — це бездротовий датчик, призначений для виявлення відкриття, ударів і зміни кута нахилу. Він підтримує можливість підключення зовнішнього дротового датчика з нормально замкненим (НЗ) контактом і призначений для встановлення всередині приміщень.

Цей датчик несумісний із модулями інтеграції ocBridge Plus і uartBridge.

DoorProtect Plus інтегрується в систему Ajax та взаємодіє з хабом за захищеним радіопротоколом Jeweller, призначеним для передавання тривог і подій. Дальність зв’язку з хабом без перешкод становить до 1200 метрів.

Хаб (hub) — це вузол або центр, у якому сходяться різні лінії зв'язку або інтереси. Це «перевальний пункт», де все з'єднується в одну систему.

Принцип роботи Ajax DoorProtect Plus

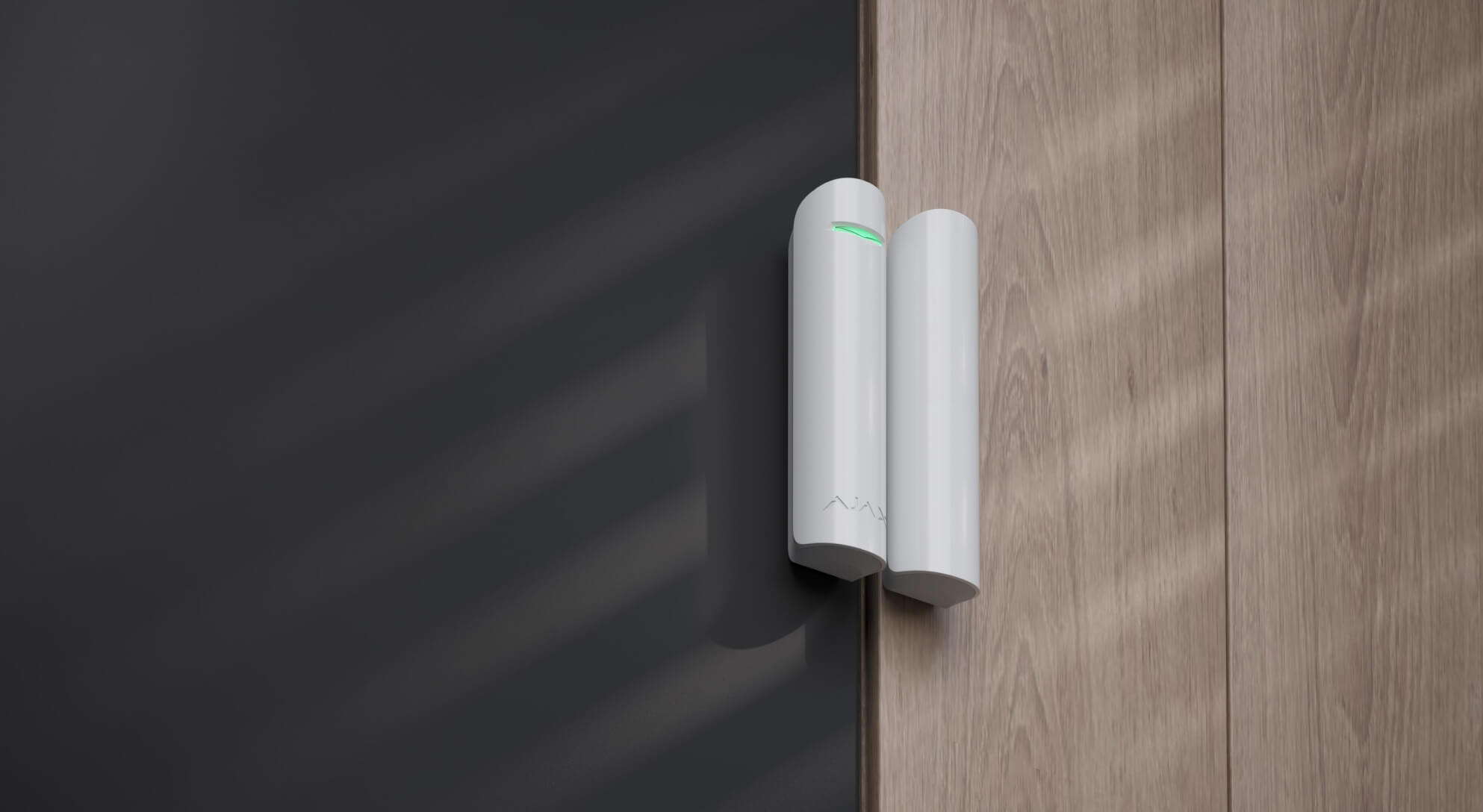

За типової установки пристрій розділяється на дві частини: ліва частина (датчик) містить геркон, сенсор удару та нахилу, а права частина — це магніт, необхідний для виявлення відкриття.

Відкриття виявляється завдяки магніту та вбудованому геркону в датчику. За наближення або віддалення магніту геркон змінює стан контактів, сигналізуючи про відкриття або закриття. У комплекті з датчиком ідуть два магніти — малий і великий. Малий магніт активний на відстані до 1 см від геркона, а великий — до 2 см. Якщо немає потреби у виявленні відкриття дверей або вікна, датчик можна встановити без магніту.

Датчик удару виявляє спроби розбити вікно або двері, а також реагує на вібрації під час спроби зламу замка або дверей.

DoorProtect Plus може передавати такі події:

• Спрацювання/скидання тривоги від втручання в DoorProtect Plus.
• Спрацювання/скидання тривоги від підключеного до DoorProtect Plus зовнішнього дротового датчика.
• Втрата/відновлення зв’язку між DoorProtect Plus і хабом (або ретранслятором радіосигналу).
• Вимкнення/увімкнення DoorProtect Plus.
• Невдала спроба увімкнення системи безпеки (за активної перевірки цілісності системи).

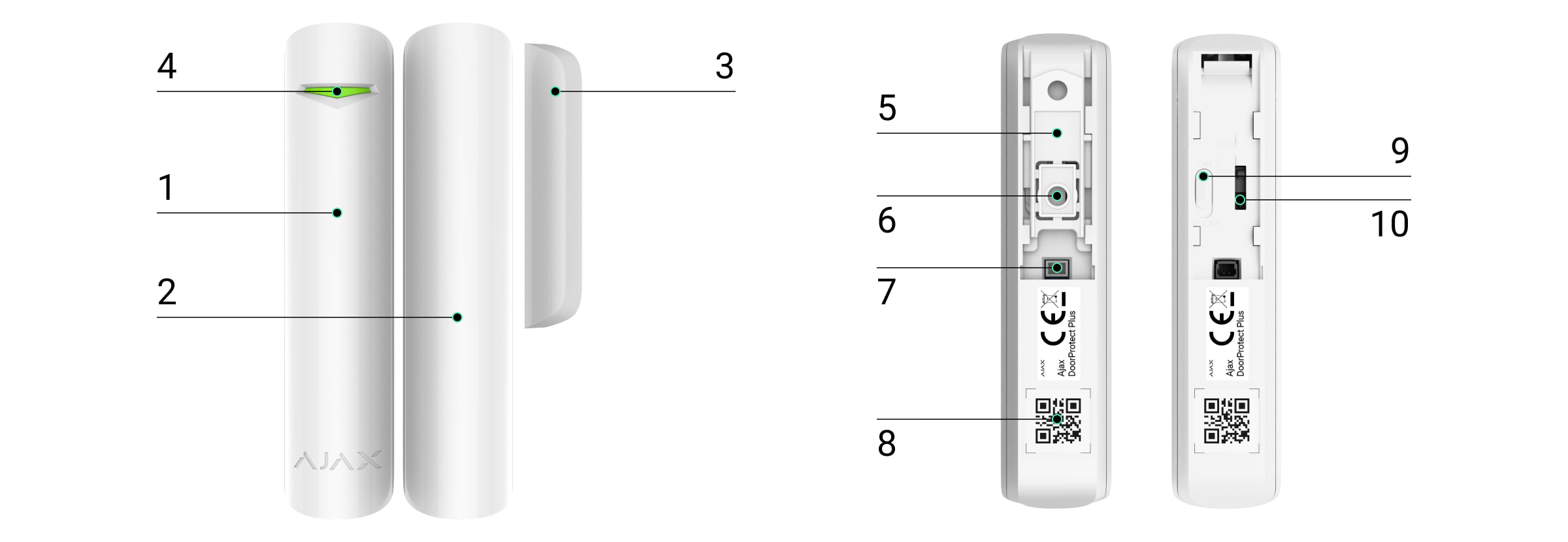

Функціональні елементи Ajax DoorProtect Plus

1. Датчик відкриття DoorProtect Plus.
2. Великий магніт. Діє на відстані до 2 см від датчика, має розміщуватися праворуч.
3. Малий магніт. Діє на відстані до 1 см від датчика, має розміщуватися праворуч.
4. Світлодіодний індикатор.

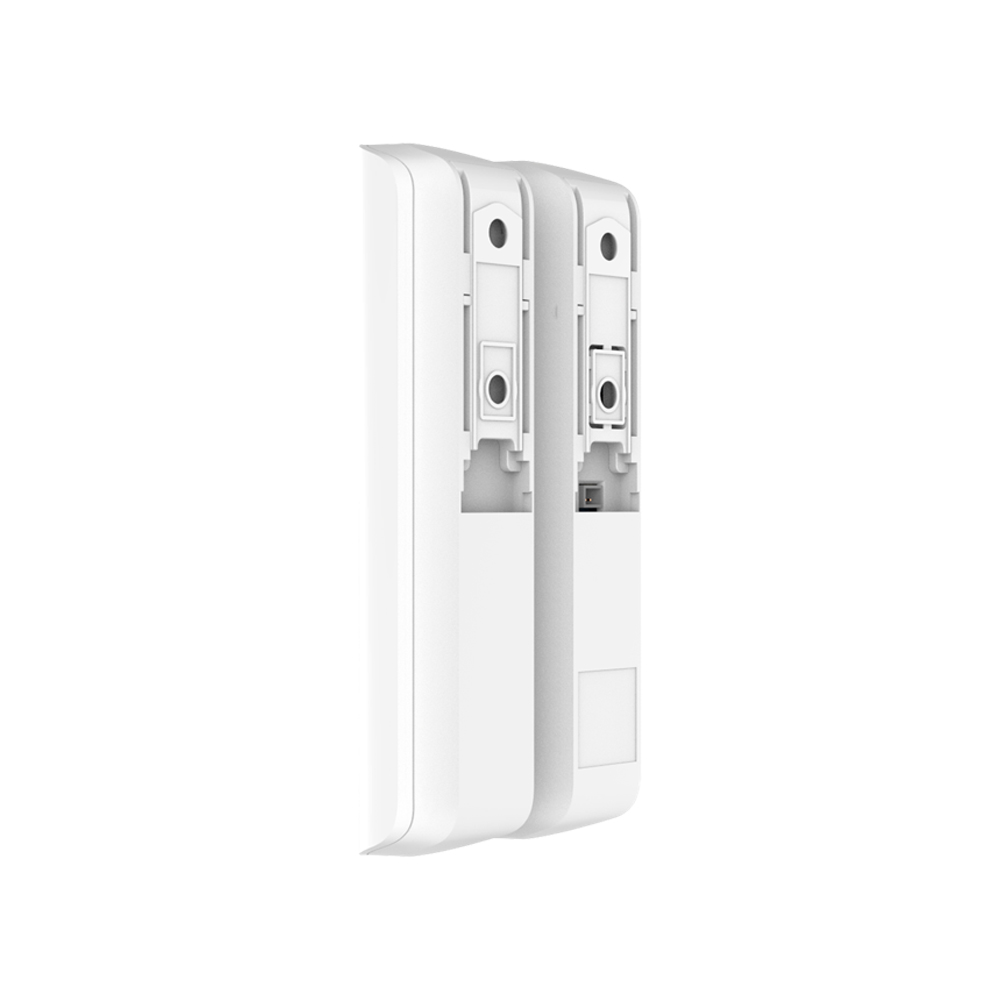

5. Кріпильна панель SmartBracket. Щоб зняти її — змістіть панель униз.
6. Перфорована частина кріпильної панелі. Потрібна для спрацювання тампера у разі спроби відірвати датчик від поверхні. Не виламуйте її.
7. Роз’єм для підключення стороннього дротового датчика з нормально замкненим (НЗ) типом контакту.
8. QR-код з ідентифікатором пристрою. Використовується для додавання пристрою в систему Ajax.
9. Кнопка увімкнення/вимкнення пристрою.
10. Кнопка тампера. Спрацьовує у разі спроби відірвати датчик від поверхні або зняти з кріплення.

Встановлення датчика Ajax DoorProtect Plus

Перед монтажем DoorProtect Plus переконайтеся, що обрали оптимальне місце розташування і воно відповідає умовам цієї інструкції.

Комплектація DoorProtect Plus Jeweller:

• Кріпильна панель SmartBracket.
• Елемент живлення CR123A (попередньо встановлений).
• Великий магніт.
• Малий магніт.
• Клема для підключення стороннього датчика.

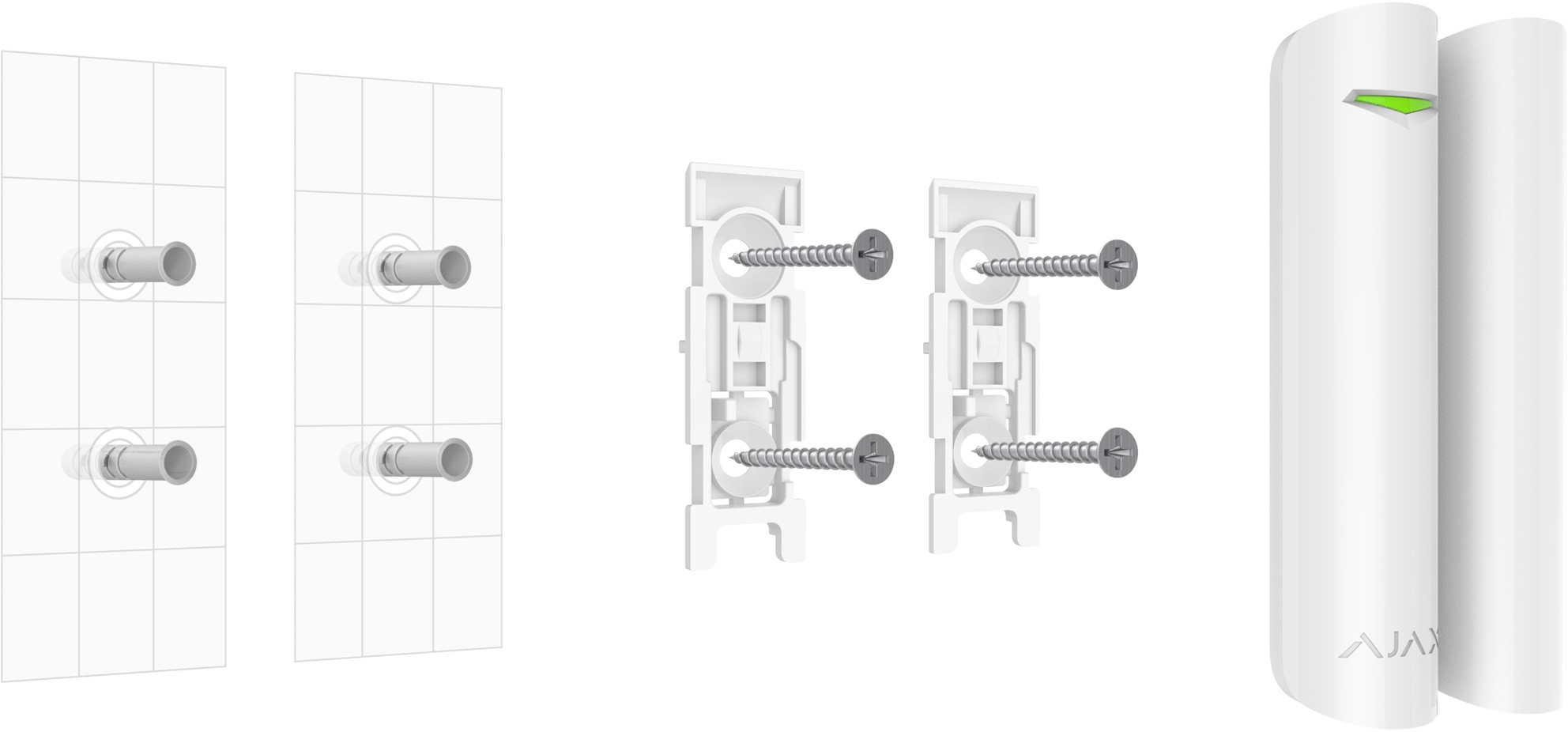

• Монтажний комплект.
• Коротка інструкція.
